一种放置多种香料的挂件的制作方法

本发明涉及一种挂件。

背景技术：

目前市场上的挂件结构都很简单，一些宗教类的挂件，基本是在一个容器中放置一份宗教经文。这样的结构，很难满足一些人的需求。

技术实现要素：

本发明就是针对上述问题，提供一种适应现代需求的可以放置多种香料的挂件。

为实现上述目的，本发明采用如下技术方案:一种放置多种香料的挂件，其特征在于，包括底板，以及底板上方的第一圆柱体、第二圆柱体，所述第一圆柱体、第二圆柱体均为中空结构，从而第一圆柱体的内部形成第一空间，第一圆柱体与第二圆柱体之间形成第二空间，所述第一空间内放置有经文，第二空间内放置天然固态香料，第一圆柱体的圆柱体壁上设有多个连通第二空间的第一连通孔，第二圆柱体的圆柱体壁下部设有第三空间，在第三空间内储存有液态香水，并在第二圆柱体的圆柱体壁上设置多个从第三空间直通至顶部的第二连通孔。

本发明的技术特征还在于，所述挂件还包括顶盖和连接头，所述顶盖对应于第二空间位置设有多个第三连通孔，顶盖对应于第一空间位置为带螺纹的连接孔，连接头同时与顶盖的连接孔、第一圆柱体的顶部内壁通过螺纹连接。

顶盖对应于每个第二连通孔的位置设置有连接凸起，所述连接凸起的内部设置上下连通的第四连通孔。

与现有技术相比，本发明所带来的有益效果如下：

1.本发明在一个挂件整体内设置多个空间，可以放置固体和液体多种香料，适应不同人群需求。

2.本发明的第一空间与第二空间连通，可以将固态香料的香气引入第一空间内，对第一空间内的经文有熏香效果，有一种宗教上的有益效果。

附图说明

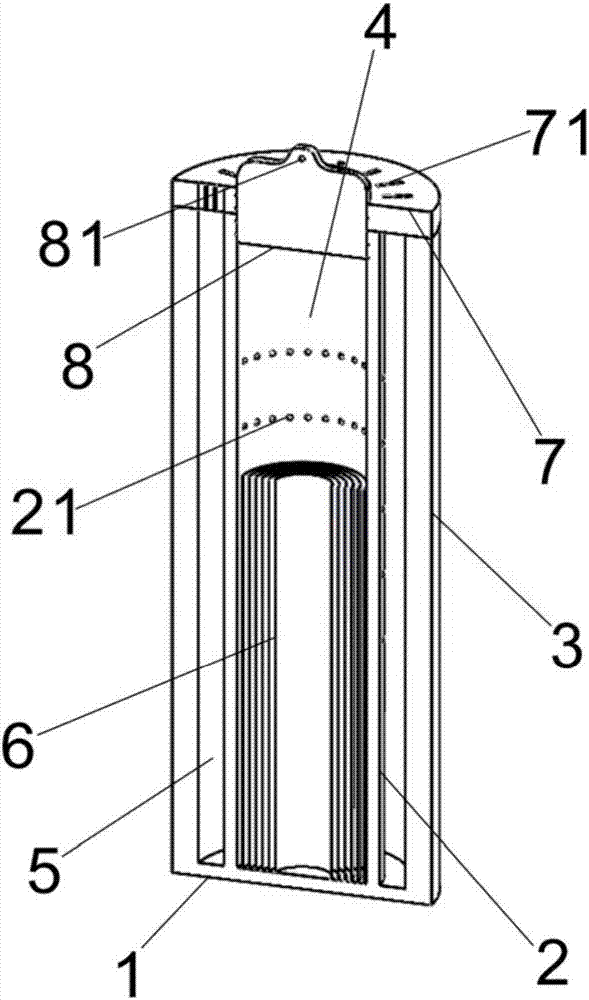

图1是本发明实施例1的剖视图。

图2是本发明实施例1中顶盖的示意图。

图3是本发明实施例2的剖视图。

图4是本发明实施例2中顶盖的示意图。

图5是本发明实施例2的立体示意图。

图中标号：1底板、2第一圆柱体、21第一连通孔、3第二圆柱体、31第三空间、32第二连通孔、4第一空间、5第二空间、6经文、7顶盖、71第三连通孔、72连接孔、73连接凸起、74第四连通孔、8连接头、81穿绳孔。

具体实施方式

下面结合附图和实施例对本发明做进一步详细说明。

实施例1：如图1和图2所示，一种挂件，包括底板1以及底板上方的第一圆柱体2、第二圆柱体3，第一圆柱体2与第二圆柱体3均为中空结构。第一圆柱体的内部为第一空间4，第一圆柱体与第二圆柱体之间形成第二空间5，所述第一空间4内放置有经文6，第二空间5内可以放置一些天然固态香料，如艾叶、薰衣草等。第一圆柱体2的圆柱体壁上设有多个连通第二空间的第一连通孔21，这些第一连通孔连通第一空间和第二空间，可以使第二空间内的香气渗入第一空间内，从而对经文产生熏香效果。

为了使整体形成一个项链，能够环挂于颈项，还需要设置一个盖子，这个盖子包括两个部分——顶盖7和连接头8。所述顶盖7对应于第二空间位置设有多个第三连通孔71，以便于固态香料的香气溢出至顶部，顶盖7对应于第一空间位置为带螺纹的连接孔72，连接头8同时与顶盖的连接孔72、第一圆柱体2的顶部内壁通过螺纹连接。这样底板1、第一圆柱体2、第二圆柱体3、顶盖7和连接头8就形成一个固定的整体。在连接头的顶部设置一个穿绳孔81，穿上绳子，即可将整体的挂件挂于颈项之上。

实施例2：实施例1只能放置固体香料，对于一些女性消费者，这种设置不能完全满足其要求，对此，可以如图3、图4和图5所示，在实施例1的基础之上，在第二圆柱体3的圆柱体壁下部设有第三空间31，在第三空间31内可以储存有液态香水，并在圆柱体壁上设置多个从第三空间31直通至顶部的第二连通孔32，以使香水的香气可以从该孔溢出。需要注意的是，这些第二连通孔32不能过大，否则香水溢出过快，会形成潮湿感，不利于人体的感观。

同时为了使从第二连通孔32溢出的香气可以顺利的从挂件整体的顶部溢出，同时为了固定顶盖7与第二圆柱体3的相对位置，可以在顶盖7的对应于每个第二连通孔32的位置设置连接凸起73，这些连接凸起73的内部设置上下连通的第四连通孔74。这样设置以后，液态香水的香气即可通过第二连通孔32、第四连通孔74溢出至顶部。

应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

以上所述仅为本发明的较佳实施例，并不是用来限制本发明，凡在本发明的精神和原则与立意范围内所做的所有修改、替换抑或是改进等，均属本发明的保护范围。

技术特征：

技术总结
本发明公开了一种放置多种香料的挂件，其特征在于，包括底板，以及底板上方的第一圆柱体、第二圆柱体，所述第一圆柱体、第二圆柱体均为中空结构，从而第一圆柱体的内部形成第一空间，第一圆柱体与第二圆柱体之间形成第二空间，所述第一空间内放置有经文，第二空间内放置天然固态香料，第一圆柱体的圆柱体壁上设有多个连通第二空间的第一连通孔，第二圆柱体的圆柱体壁下部设有第三空间，在第三空间内储存有液态香水，并在第二圆柱体的圆柱体壁上设置多个从第三空间直通至顶部的第二连通孔。本发明可以放置固体和液体多种香料，适应不同人群需求。

技术研发人员：占磊
受保护的技术使用者：合肥科地尔农业技术开发有限公司
技术研发日：2017.08.03
技术公布日：2017.10.03
