本发明涉及遮阳伞领域,特别是一种新型遮阳伞。
背景技术:
遮阳伞也叫太阳伞,主要用于遮防太阳光直接照射的伞,夏季使用,能够有效隔离紫外线对于皮肤的损伤。
生活中人们经常能够在冷饮店旁边见到一种大型的遮阳伞,这种遮阳伞一般是简单地固定在地面上,并且仅仅具备简单的遮阳功能。但是我们发现在一天之内太阳的照射方向是不一样的,像上述简单的遮阳伞无法完全挡光,而且也无法随着太阳的照射方向而进行移动调整。为了对此进行改善,设计一种新型遮阳伞是很有必要的。
技术实现要素:
本发明的目的是为了解决上述问题,设计了一种新型遮阳伞。
实现上述目的本发明的技术方案为,一种新型遮阳伞,包括圆形安装座,所述圆形安装座上表面中心处设有水平轴承,所述水平轴承内设有竖置转动杆,所述竖置转动杆上表面设有一号支撑杆,所述一号支撑杆上表面加工有圆柱形凹槽,所述圆柱形凹槽内设有二号支撑杆,所述一号支撑杆侧表面上端加工有螺纹孔,所述螺纹孔内设有与二号支撑杆侧表面相搭接的紧定螺栓,所述紧定螺栓上设有圆柱形拧动头,所述二号支撑杆上端设有遮阳伞,所述遮阳伞边缘处连接有矩形挡帘,所述矩形挡帘侧表面下端设有一对卡扣,所述遮阳伞上表面设有与一对卡扣相匹配的一对卡座。
所述圆形安装座下表面中心处设有固定插针。
所述固定插针侧表面设有折型辅助插针。
所述圆柱形拧动头上套有防滑套。
所述矩形挡帘为网格布挡帘。
利用本发明的技术方案制作的一种新型遮阳伞,本发明在常规的遮阳伞的基础上进行改进,添加了局部挡帘,通过使遮阳伞转动来调整局部挡帘的位置,以便能够随时对阳光进行完全遮挡,遮光效果更好。
附图说明
图1是本发明所述一种新型遮阳伞的结构示意图;

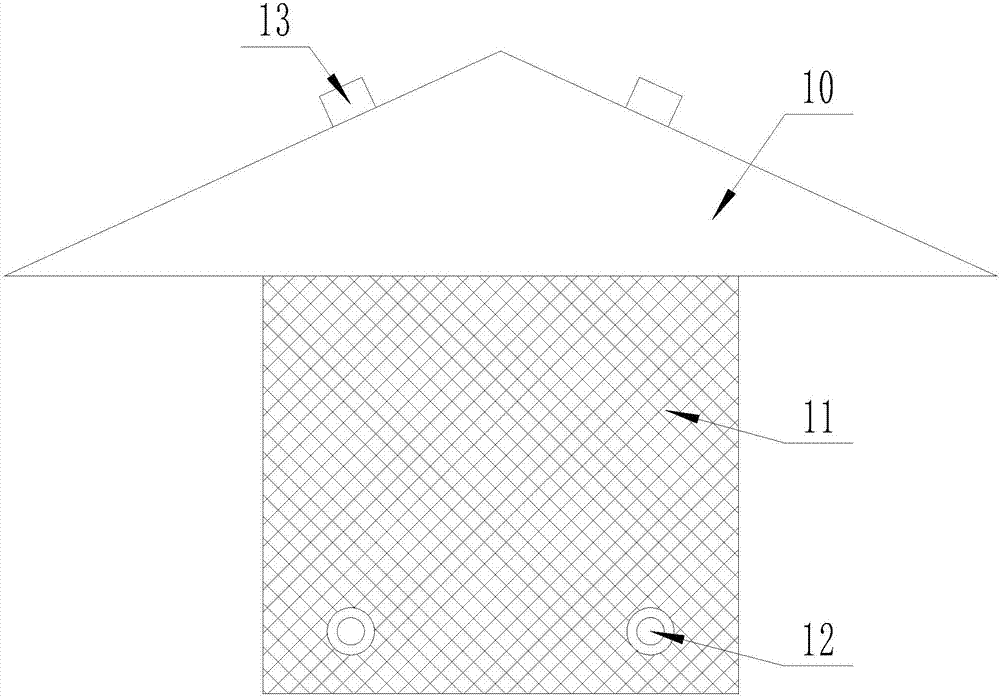

图2是本发明所述一种新型遮阳伞的矩形挡帘正视图;
图3是本发明所述一种新型遮阳伞的局部放大图;
图中,1、圆形安装座;2、水平轴承;3、竖置转动杆;4、一号支撑杆;5、圆柱形凹槽;6、二号支撑杆;7、螺纹孔;8、紧定螺栓;9、圆柱形拧动头;10、遮阳伞;11、矩形挡帘;12、卡扣;13、卡座;14、固定插针;15、折型辅助插针;16、防滑套。
具体实施方式
下面结合附图对本发明进行具体描述,如图1-3所示,一种新型遮阳伞,包括圆形安装座1,所述圆形安装座1上表面中心处设有水平轴承2,所述水平轴承2内设有竖置转动杆3,所述竖置转动杆3上表面设有一号支撑杆4,所述一号支撑杆4上表面加工有圆柱形凹槽5,所述圆柱形凹槽5内设有二号支撑杆6,所述一号支撑杆4侧表面上端加工有螺纹孔7,所述螺纹孔7内设有与二号支撑杆6侧表面相搭接的紧定螺栓8,所述紧定螺栓8上设有圆柱形拧动头9,所述二号支撑杆6上端设有遮阳伞10,所述遮阳伞10边缘处连接有矩形挡帘11,所述矩形挡帘11侧表面下端设有一对卡扣12,所述遮阳伞10上表面设有与一对卡扣12相匹配的一对卡座13;所述圆形安装座1下表面中心处设有固定插针14;所述固定插针14侧表面设有折型辅助插针15;所述圆柱形拧动头9上套有防滑套16;所述矩形挡帘11为网格布挡帘。
本实施方案的特点为,通过圆柱形拧动头9拧动螺纹孔7内的紧定螺栓8,来调节紧定螺栓8与二号支撑杆6之间的松紧,来对二号支撑杆6伸出一号支撑杆4上圆柱形凹槽5的高度进行调整,以此来调整遮阳伞10的高度。通常利用遮阳伞10进行遮阳,需要的时候,放下矩形挡帘11来遮挡阳光。其中矩形挡帘11为网格布挡帘,在能够遮挡阳光的同时还具备通风性,通风良好不闷热。再利用水平轴承2上的竖置转动杆3的转动来带动矩形挡帘11进行转动来对阳光进行遮挡。平时利用卡扣12和卡座13将矩形挡帘11固定在遮阳伞10上,本发明在常规的遮阳伞的基础上进行改进,添加了局部挡帘,通过使遮阳伞转动来调整局部挡帘的位置,以便能够随时对阳光进行完全遮挡,遮光效果更好。
在本实施方案中,在使用本装置之前,首先利用圆形安装座1上的固定插针14和折型辅助插针15对装置进行固定。随后通过设有防滑套16的圆柱形拧动头9拧动螺纹孔7内的紧定螺栓8,来调节紧定螺栓8与二号支撑杆6之间的松紧,来对二号支撑杆6伸出一号支撑杆4上圆柱形凹槽5的高度进行调整,以此来调整遮阳伞10的高度。通常利用遮阳伞10进行遮阳,需要的时候,放下矩形挡帘11来遮挡阳光。其中矩形挡帘11为网格布挡帘,在能够遮挡阳光的同时还具备通风性,通风良好不闷热。再利用水平轴承2上的竖置转动杆3的转动来带动矩形挡帘11进行转动来对阳光进行遮挡。平时利用卡扣12和卡座13将矩形挡帘11固定在遮阳伞10上。其中防滑套16起到防滑的作用。
上述技术方案仅体现了本发明技术方案的优选技术方案,本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理,属于本发明的保护范围之内。
