一种可拆式吹风梳的制作方法

本实用新型涉及美发造型工具技术领域，具体涉及一种可拆式吹风梳。

背景技术：

随着人们物质生活的提高，美容美发已经成为一大消费领域，用于美容美发的各种器具也应运而生。梳子则是用于平常梳理头发的常见美发工具，但是它没有吹干定型头发的功能，因此洗完头发后，需要自己或美发师一只手拿梳子，另一只手拿吹风机来梳理头发和给头发造型，需要同时操作两件美发工具，繁琐且操作不便。此外有时候，比如洗完头发吹干以及剪完头发吹去碎发时，我们只需用到吹风机，而无需用到梳子，多个美发工具不易摆放、收纳和转运。

技术实现要素：

为克服现有技术的缺陷，本实用新型的目的在于提供一种可拆式吹风梳，将吹风机和九排梳完美结合，解决了上述技术问题。

为了达到上述目的，本实用新型采取了以下技术方案：

一种可拆式吹风梳，包括吹风机、通风管筒和可拆梳体，所述通风管筒连通于吹风机的出风口，在通风管筒的侧壁上开有一个安装槽，所述安装槽的底壁上开有连通至通风管筒内腔的管筒出风孔，在安装槽的底壁边缘开有梳体卡接孔；所述可拆梳体与安装槽相适配，在可拆梳体上设有梳齿和梳体卡接钩，所述梳体卡接钩与梳体卡接孔相适配，在可拆梳体上还开有梳体出风孔。

进一步地，所述梳体卡接孔为两个、对称分布在安装槽的底壁的两侧短边上，所述梳体卡接钩设在可拆梳体的两侧短边上。

进一步地，在所述安装槽的底壁的两侧长边上还对称开有多个梳体长卡接孔，在所述可拆梳体的两侧长边上设有与梳体长卡接孔相适配的多个长梳体卡接钩。

进一步地，所述管筒出风孔为多个、均匀排布在安装槽的底壁上；所述梳齿、梳体出风孔为多个，都均匀排布在可拆梳体上。

进一步地，在所述吹风机的外壳上设有按钮，在吹风机内设有限位板、复位弹簧和卡接块，复位弹簧的一端抵靠于限位板，另一端抵靠于按钮，在吹风机的外壳的前部设有中空的卡接圆台，该卡接圆台的周壁设有一个开口，卡接块包括卡钩和连接板，卡钩伸入至开口中，连接板与按钮固接，在卡接圆台的周壁上还固设有定位凸块；在所述通 风管筒的进风端设有与卡接圆台相适配的卡套，卡套的内壁设有与卡钩相适配的卡接槽，卡套内壁还设有与定位凸块相适配的导向槽。

进一步地，在吹风机的外壳和卡接圆台的台阶处设有压簧，压簧的一端连接于吹风机的外壳的前端面，另一端用于抵靠于卡套的后端面。

进一步地，所述定位凸块的数量为多个，均布设置在卡接圆台的周壁上。

进一步地，所述卡接槽的数量为两个，均布设置在卡套的内壁。

进一步地，所述限位板和吹风机的外壳一体注塑成型。

进一步地，所述可拆梳体一体注塑成型。

本实用新型的有益效果在于：

本实用新型的一种可拆式吹风梳，将吹风机和九排梳巧妙结合，相对于传统的一只手持电吹风、另一只手持九排梳梳理头发，具有避免操作者手臂疲劳、操作简便省力的优点；同时梳体可以拆卸，使该吹风梳兼有吹风机和九排梳的功能；此外该吹风梳能够快速拆装，便于更换和收纳。

附图说明

图1为本实用新型实施例的吹风梳的爆炸示意图；

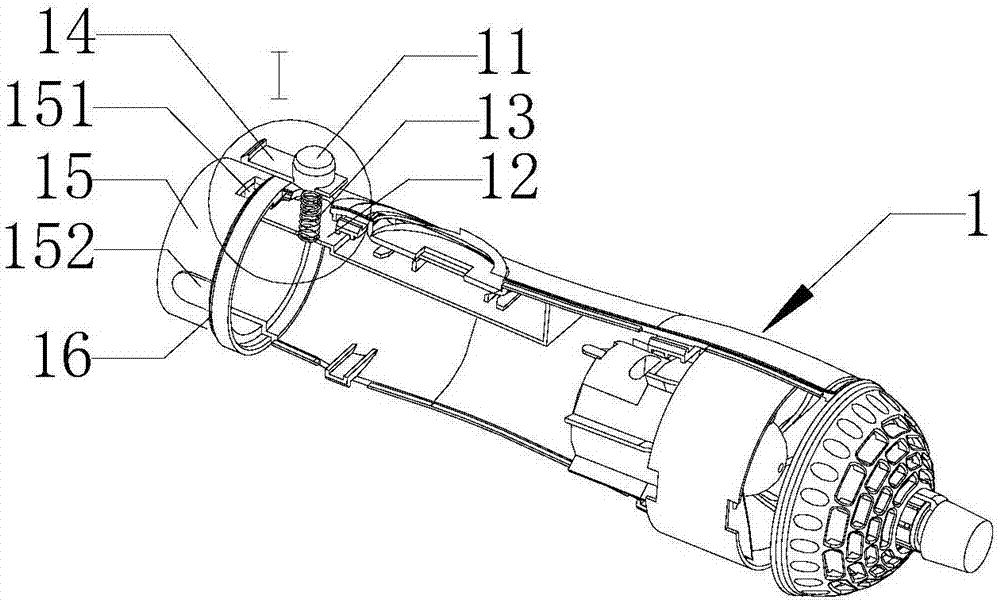

图2为本实用新型实施例的吹风机的立体示意图；

图3为图1的I处局部放大图；

图4为本实用新型实施例的吹风梳爆炸图的局部视图；

图5为本实用新型实施例的通风管筒和可拆梳体卡接到位的立体示意图。

图6为吹风梳外壳上的标贴图案。

附图标记：1吹风机、2通风管筒、3可拆梳体、11按钮、12限位板、13复位弹簧、14卡接块、15卡接圆台、16压簧、21安装槽、22管筒出风孔、23梳体卡接孔、24梳体长卡接孔、25卡套、31梳齿、32梳体卡接钩、33梳体出风孔、34长梳体卡接钩、141卡钩、142连接板、151开口、152定位凸块、211卡接槽、212导向槽。

具体实施方式

以下结合附图对本实用新型作进一步说明：

如图1所示，一种可拆式吹风梳，包括吹风机1、通风管筒2和可拆梳体3，通风管筒2连通于吹风机1的出风口，在通风管筒2的侧壁上开有一个安装槽21，在安装槽21的底壁上开有连通至通风管筒2内腔的管筒出风孔22，管筒出风孔22为多个、 均匀排布在安装槽21的底壁上，在安装槽21的底壁边缘开有梳体卡接孔23，梳体卡接孔23为两个、对称分布在安装槽21的底壁的两侧短边上。可拆梳体3与安装槽21相适配，可拆梳体3为九排梳结构，在可拆梳体3上设有梳齿31和梳体卡接钩32，梳齿31为多个、均匀排布在可拆梳体3上，梳体卡接钩32设在可拆梳体3的两侧短边上，梳体卡接钩32与梳体卡接孔23相适配，在可拆梳体3上还开有梳体出风孔33，梳体出风孔33也为多个、均匀排布在可拆梳体3上。

为了使可拆梳体3与通风管筒2卡接更加牢固，作为改进，如图1所示，在安装槽21的底壁的两侧长边上还对称开有多个梳体长卡接孔24，在可拆梳体3的两侧长边上设有与梳体长卡接孔24相适配的多个长梳体卡接钩34。

为了使该吹风梳便于收纳及维护，通风管筒2与吹风机1的出风口也采用可拆卸地卡接。具体地，如图2-5所示，在吹风机1的外壳上设有按钮11，在吹风机1内设有限位板12、复位弹簧13和卡接块14，复位弹簧13的一端抵靠于限位板12，另一端抵靠于按钮11，在吹风机1的外壳的前部设有中空的卡接圆台15，该卡接圆台15的周壁设有一个开口151，卡接块14包括卡钩141和连接板142，卡钩141伸入至开口151中，连接板142与按钮11固接，在卡接圆台15的周壁上还固设有定位凸块152；通风管筒2的进风端设有与卡接圆台15相适配的卡套25，卡套25的内壁设有与卡钩141相适配的卡接槽211，卡套25内壁还设有与定位凸块152相适配的导向槽212。在吹风机1的外壳和卡接圆台15的台阶处设有压簧16，压簧16的一端连接于吹风机1的外壳的前端面，另一端用于抵靠于卡套25的后端面。这样通风管筒2的卡套25卡接在卡接圆台15后，压簧16使卡套25更稳固，不易晃动；同时在拆卸、更换通风管筒2时，卡套25通过压簧16的回位伸长、使卡套25自动快速与卡接圆台15分离，省时省力。

当需要收纳、拆下通风管筒2时，只需按下按钮11，卡接块14向吹风机1的内侧移动；当卡接块14的卡钩141从卡接槽211脱离后，在压簧16的作用下，通风管筒2的卡套25会自动与卡接圆台15分离，即可放置于收纳箱内，节省收纳体积。

当需要安装待用的通风管筒2时，只需将通风管筒2的卡套25与卡接圆台15对准，使导向槽212与定位凸块152对准，使卡接槽211与卡接块14对准，用力使连接有待使用通风管筒2的卡套25抵紧压簧16，直至卡接槽211与卡接块14的卡钩141卡接到位，即实现了通风管筒2的稳固连接。

作为进一步地改进，如图2、4所示，定位凸块152的数量为多个、圆周均布在卡 接圆台15的周壁上，导向槽212的数量也为多个、圆周均布在卡套25的内壁上；卡接槽211的数量为两个，均布设置在卡套25的内壁上，这样卡接块14的卡钩141可与任意一个卡接槽211进行卡接，使卡接更加灵活便利。

作为优选，如图3所示，限位板12和吹风机1的外壳一体注塑成型，可拆梳体3也一体注塑成型。这样既降低了生产装配时的工作强度，又能确保各零部件之间的连接稳固性，延长本吹风梳的使用寿命。

在需要梳理头发和给头发造型时，我们只需要将可拆梳体3轻松地卡接到通风管筒2的安装槽21中，就能单手实现传统的一只手持电吹风、另一只手持梳子梳理头发的操作，热风依次经过吹风机1的出风口、通风管筒2的内腔、管筒出风孔22，最后从梳体出风孔33吹出至所梳理的头发区域，由于管筒出风孔22、梳体出风孔33数量为多个且均匀排布，所梳理的头发区域能够均匀、充分受热，便于梳理整形，造型效果好。

在洗完头发吹干以及剪完头发吹去碎发时，只需要吹发而无需梳理，这时按下按钮11，先将通风管筒2和可拆梳体3卡接为一体的总成从吹风机1上拆离，然后使用平口螺丝刀撬起所有梳体卡接钩32和长梳体卡接钩34，如图5所示，使它们分别从梳体卡接孔23和梳体长卡接孔24中脱离，即可拔出可拆梳体3，如图1所示，此时拆除了可拆梳体3的吹风梳就可当做吹风机使用了，管筒出风孔22数量为多个且均匀排布，吹出的热风更加均匀。

本实用新型的一种可拆式吹风梳，采用流线型工业设计，易于持握、不易疲劳，符合人机工程学，同时造型美观。由于美发是一件提高生活情趣的生活方式，为了在使用该吹风梳时进一步营造温馨愉快的氛围，发明人还设计有一种图案。如图6所示，该图案可以为标贴、粘贴于该吹风梳的外壳上，也可以使用喷绘或印刷的工艺将该图案附着于该吹风梳的外壳上。图案的内容为一家四口及一只宠物围坐在树下的圆桌前，妈妈怀抱有小孩，爸爸一只手将大孩揽入怀中，另一只手将妈妈揽入怀中，一家四口其乐融融，整个图案画面反映出家的温馨、生活的和谐，图案下方有英语单词“family”，既是中文“家”的意思，也是“father and mother I love you”这句话每个单词首字母的组合，寓意为中文“爸爸妈妈我爱你们”的意思，两侧有中文“爱家爱生活”，点出图案表达的主题思想，同时“爱生活”与美发提高生活情趣的生活方式不谋而合。

本实用新型的一种可拆式吹风梳，将吹风机和九排梳巧妙结合，相对于传统的一只手持电吹风、另一只手持九排梳梳理头发，具有避免操作者手臂疲劳、操作简便省力的 优点；同时梳体可以拆卸，使该吹风梳兼有吹风机和九排梳的功能；此外该吹风梳能够快速拆装，便于更换和收纳。
