一种带充电功能的包的制作方法

本实用新型涉及箱包领域，尤其是一种带充电功能的包。

背景技术：

随着移动设备（手机、平板电脑等）的普及，人们使用移动设备的频率越来越高，人们在坐车、行走、甚至吃饭的时候都会用到手机，手机长时间处于运作状态，其消耗的电量大，一天下来需要对手机进行充电才能维持手机的正常使用，因此一种便携式能够 对移动设备进行充电的充电宝应运而生。人们将充电宝随身携带，并将充电宝放置在背包内，需要对移动设备进行充电时再将移动设备拿出来对移动设备进行充电，或者直接将充电宝放置在背包内，然后引出数据线给移动设备充电，这样使用充电宝不方便。人们需要设计一种能够与背包结合的充电设备，如中国专利公开号为205141732的一种智能充电型背包，包括包体、充电设备，充电设备包括充电宝和用于显示充电宝电量的电量显示装置，电量显示装置包括电量显示电路和 LED 灯串；包体内设有用于容纳充电宝的收纳袋， LED灯串通过缝纫固定在包体的表面；所述包体的侧面设有放电接口和充电接口，所述放电接口和充电接口通过数据线与充电宝连接。该种充电背包的充电线的连接器设置在保护壳内，使用时，需要将外部设备充电线的电连接器与在保护壳内的电连接器对接才能进行充电，操作起来比较麻烦。

技术实现要素：

本实用新型所要解决的技术问题是提供一种带充电功能的包，方便集成带充电线的收线器，从而使充电更方便。

为解决上述技术问题，本实用新型的技术方案是：一种带充电功能的包，包括包体，所述包体内设有内袋，所述内袋内设有用于安装卷绕有充电线的收线器的安装板，所述安装板固定在包体的隔层上，所述安装板上设有供收线器插入的导轨。本实用新型工作原理：卷绕有充电线的收线器的一侧设有与安装板的导轨配合的滑槽，当需要将收线器与安装板装配时，只需将收线器的滑槽滑入导轨即可，同时将移动电源放入包体的内袋内，将收线器上的充电线的一端与移动电源连接，充电线的另一端引出到包体外；使用时，用手将伸出包体外的充电线的电连接器向外拉伸，此时收线器将充电线陆续向外送出，这样一来充电线就可以方便的与外部设备连接，实现包体内的移动电源向外部设备充电的功能；当外部设备充电完成后，将电连接器与外部设备脱离，收线器会自动将伸出的充电线收回到收线器内，这样就可以免去人工收线的繁琐。本实用新型将收线器收藏在内袋内，包体整体外观整洁；收线器可与安装板分离，可单独使用。

作为改进，所述安装板通过缝纫与包体的隔层连接固定。

作为改进，所述导轨呈T型。

作为改进，所述包体的表面设有与内袋连通且供充电线一端伸出的引线孔。

作为改进，所述包体的内袋内设有用于收纳移动电源的收纳袋。

为解决上述技术问题，本实用新型另一技术方案是：一种带充电功能的包，包括包体，所述包体内设有内袋，所述包体的表面设有用于安装卷绕有充电线的收线器的安装板，所述安装板上设有供收线器插入的插槽。本实用新型工作原理：卷绕有充电线的收线器的一侧设有与安装板的导轨配合的滑槽，当需要将收线器与安装板装配时，只需将收线器的滑槽滑入导轨即可，同时将移动电源放入包体的内袋内，将收线器上的充电线的一端与移动电源连接，充电线的另一端引出到包体外；使用时，用手将伸出包体外的充电线的电连接器向外拉伸，此时收线器将充电线陆续向外送出，这样一来充电线就可以方便的与外部设备连接，实现包体内的移动电源向外部设备充电的功能；当外部设备充电完成后，将电连接器与外部设备脱离，收线器会自动将伸出的充电线收回到收线器内，这样就可以免去人工收线的繁琐。

作为改进，所述安装板通过缝纫与包体连接固定。

作为改进，所述导轨呈T型。

作为改进，所述包体的内袋内设有用于收纳移动电源的收纳袋；所述包体上设有与内袋连通且供充电线伸出的引线孔。

本实用新型与现有技术相比所带来的有益效果是：

包体集成收线器，收线器卷绕有充电线，使用时可以将充电线拉出，方便对外部充电；充电线与外部设备断开充电后，收线器能够自动将充电线回收至收线器内，免去人工收线的繁琐。

附图说明

图1为实施例1手提包结构示意图。

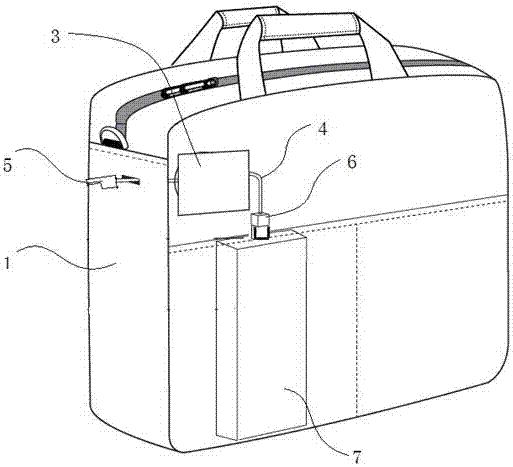

图2为集成收线器的手提包结构示意图。

图3为安装板结构示意图。

图4为收线器结构示意图。

具体实施方式

下面结合说明书附图对本实用新型作进一步说明。

实施例1

如图1所示，一种带充电功能的包，可以电脑手提包、双肩背包、单肩背包等，本实施例以手提电脑包为例进行说明。手提电脑包包括包体1，所述包体1内设有若干内袋，所述内袋由包体1内的隔层形成的储物空间。所述内袋内设有用于安装收线器3的安装板2，所述安装板2为塑料板，所述安装板2通过缝纫方式固定在包体1的隔层上；如图3所示，安装板2的一侧面紧贴隔层，另一侧朝外且设有供收线器3插入的T型导轨21，该T型导轨21可以防止收线器3脱离。所述包体1的表面设有与内袋连通且供充电线4一端伸出的引线孔。所述包体1的内袋内设有用于收纳移动电源7的收纳袋。

如图4所示，所述收线器3包括壳体、设置在壳体内的绕线结构和用于驱使绕线结构复位的平面旋涡弹簧。壳体上设有两个出线孔，充电线4卷绕在绕线结构表面，充电线4的一端的电连接器5从其中一个出线孔引出，另一端的电连接器6从另一个出线孔引出。拉扯充电线4其中一个电连接器即可驱使绕线结构旋转，从而将充电线4拉出壳体外；绕线结构旋转过程将平面旋涡弹簧卷曲，撤除充电线4的外力后，平面旋涡弹簧自动复位并带动绕线结构旋转复位，从而将拉出壳体外的充电线4重新卷绕在绕线结构上，完成自动收线的动作。卷绕有充电线4的收线器3的一侧设有与安装板2的导轨21配合的T型滑槽31，当需要将收线器3与安装板2装配时，只需将滑槽31滑入导轨21即可。

本实用新型工作原理：如图2所示，收线器3安装在安装板2上，同时将移动电源7放入包体1的收纳袋内；将收线器3上的充电线4的一端的电连接器6与移动电源7连接，充电线4另一端的电连接器5通过包体1上的引线孔引出到包体1外；使用时，用手将伸出包体1外的充电线4的电连接器向外拉伸，此时收线器3将充电线4陆续向外送出，这样一来充电线4就可以方便的与外部设备连接，实现包体1内的移动电源7向外部设备充电的功能；当外部设备充电完成后，将电连接器与外部设备脱离，收线器3会自动将伸出的充电线4收回到收线器3内，这样就可以免去人工收线的繁琐。本实用新型将收线器3收藏在内袋内，包体1整体外观整洁；收线器3可与安装板2分离单独使用。

实施例2

一种带充电功能的包，可以电脑手提包、双肩背包、单肩背包等，本实施例以手提电脑包为例进行说明。手提电脑包包括包体，所述包体内设有若干内袋，所述内袋由包体内的隔层形成的储物空间。所述包体的外表面设有用于安装收线器的安装板，所述安装板为塑料板，所述安装板通过缝纫方式固定在包体上；如图3所示，安装板的一侧面紧贴包体的表面，另一侧朝外且设有供收线器插入的T型导轨21，该T型导轨21可以防止收线器3脱离。所述包体1的内袋内设有用于收纳移动电源7的收纳袋。所述包体1上设有与内袋连通且供充电线4伸出的引线孔。

如图4所示，所述收线器3包括壳体、设置在壳体内的绕线结构和用于驱使绕线结构复位的平面旋涡弹簧。壳体上设有两个出线孔，充电线4卷绕在绕线结构表面，充电线4的一端的电连接器5从其中一个出线孔引出，另一端的电连接器6从另一个出线孔引出。拉扯充电线4其中一个电连接器即可驱使绕线结构旋转，从而将充电线4拉出壳体外；绕线结构旋转过程将平面旋涡弹簧卷曲，撤除充电线4的外力后，平面旋涡弹簧自动复位并带动绕线结构旋转复位，从而将拉出壳体外的充电线4重新卷绕在绕线结构上，完成自动收线的动作。卷绕有充电线4的收线器3的一侧设有与安装板2的导轨21配合的T型滑槽31，当需要将收线器3与安装板2装配时，只需将滑槽31滑入导轨21即可。

本实用新型工作原理：收线器安装在安装板上，同时将移动电源放入包体的收纳袋内；将收线器上的充电线的一端的电连接器通过引线孔与内袋内的移动电源连接，充电线的另一端的电连接器露置在外；使用时，用手将伸出包体外的充电线的电连接器向外拉伸，此时收线器将充电线陆续向外送出，这样一来充电线就可以方便的与外部设备连接，实现包体内的移动电源向外部设备充电的功能；当外部设备充电完成后，将电连接器与外部设备脱离，收线器会自动将伸出的充电线收回到收线器内，这样就可以免去人工收线的繁琐。本实用新型收线器可与安装板分离单独使用。
