一种多功能毛笔卷帘的制作方法

本实用新型涉及一种卷笔帘，尤其涉及一种多功能毛笔卷帘。

背景技术：

书法练习者为携带毛笔，往往会用一个卷帘将笔卷起后随身携带，这样就不会损坏毛笔头。但现有的卷帘不能将笔逐个固定，而且功能较为单一。

技术实现要素：

本实用新型的目的在于克服现有技术的缺陷，提供一种多功能毛笔卷帘，通过多卷笔帘结构改进，使其不仅具备常规卷笔帘的功能，还额外具备鼠标垫的功能，且对于放入的毛笔可以进行固定，防止滑落。

为实现上述目的，本实用新型提出如下技术方案：

一种多功能毛笔卷帘，包括方形的卷帘本体，缝制在卷帘本体下方三分之一区域的插笔袋，所述卷帘本体由多跟扁竹签拼接而成，且插笔袋分为多个子袋口，所述卷帘本体下边缘间隔固定有钮扣，所述插笔袋上边缘延伸有同宽度的鼠标垫布，且所述鼠标垫布上边缘等间隔设有扣眼，翻折鼠标垫布通过扣眼与钮扣扣合实现鼠标垫布收纳，作为传统插笔袋使用，所述卷帘本体上方三分之一处两侧同样设有钮扣，解除鼠标垫布与下方的钮扣扣合，翻折与上方钮扣扣合，平铺鼠标垫布至卷帘本体表面，作为临时鼠标垫使用。

作为优选，所述子袋口两侧对应的扁竹签表面具有贯穿上下的梯形凹槽，且两侧梯形凹槽内对称卡装有半圆形的卡笔扣，使得毛笔插入子袋口内，上方通过两侧卡笔扣卡住，防止滑落。

作为优选，所述卡笔扣包括下端梯形卡快以及上端圆弧形卡笔部。

作为优选，所述卷帘本体一侧设有收卷带，通过卷起所述卷帘本体并通过收卷带系紧。

与现有技术相比，本实用新型揭示的一种多功能毛笔卷帘，具有如下有益之处：在卷笔帘内侧对应插笔口设置相对的卡笔扣，实现对插入的毛笔上端的固定，防止毛笔滑落，此外在插笔袋上额外设置鼠标垫布，不使用时翻折固定，不影响正常使用，在作为鼠标垫使用时，只需铺开鼠标垫布即可，非常方便，为临时鼠标垫使用提供便捷。

附图说明

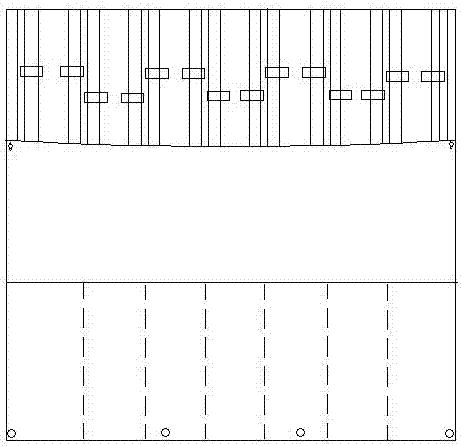

图1是本实用新型多功能毛笔卷帘的结构示意图；

图2是本实用新型鼠标垫使用形式示意图；

图3是本实用新型侧视图。

具体实施方式

下面将结合本实用新型的附图，对本实用新型实施例的技术方案进行清楚、完整的描述。

如图1~3所示，本实用新型所揭示的一种多功能毛笔卷帘，包括方形的卷帘本体1，缝制在卷帘本体1下方三分之一区域的插笔袋2，所述卷帘本体由多跟扁竹签3拼接而成，且插笔袋2分为多个子袋口4，所述卷帘本体1下边缘间隔固定有钮扣5，所述插笔袋2上边缘延伸有同宽度的鼠标垫布6，且所述鼠标垫布6上边缘等间隔设有扣眼7，翻折鼠标垫布通过扣眼7与钮扣5扣合实现鼠标垫布收纳，作为传统插笔袋使用，所述卷帘本体上方三分之一处两侧同样设有钮扣5，解除鼠标垫布与下方的钮扣扣合，翻折与上方钮扣扣合，平铺鼠标垫布6至卷帘本体1表面，作为临时鼠标垫使用。

所述子袋口4两侧对应的扁竹签3表面具有贯穿上下的梯形凹槽8，且两侧梯形凹槽8内对称卡装有半圆形的卡笔扣9，使得毛笔插入子袋口内，上方通过两侧卡笔扣9卡住，防止滑落，所述卡笔扣包括下端梯形卡快10以及上端圆弧形卡笔部11。

所述卷帘本体一侧设有收卷带12，通过卷起所述卷帘本体并通过收卷带系紧。

本实用新型所揭示的一种多功能毛笔卷帘，具有两种状态：

作为卷帘使用，将鼠标垫布翻折与下方的钮扣扣合，将笔插入子袋口，调节上方卡笔扣位置，对笔上方进行卡住；

作为鼠标垫使用，将卡笔扣均调节到最上方，解除鼠标垫布与下方的钮扣扣合，翻折与上方的钮扣扣合，进而平铺鼠标垫布作为鼠标垫使用。

本实用新型的技术内容及技术特征已揭示如上，然而熟悉本领域的技术人员仍可能基于本实用新型的教示及揭示而作种种不背离本实用新型精神的替换及修饰，因此，本实用新型保护范围应不限于实施例所揭示的内容，而应包括各种不背离本实用新型的替换及修饰，并为本专利申请权利要求所涵盖。
