多功能电工工具包的制作方法

本实用新型涉及电工工具技术领域，具体为多功能电工工具包。

背景技术：

工具包是电工的常用工具，以前的工具包款式单调，设计简单，一般采用普通的面料简单的缝纫，而近几年随着经济的发展，服务行业的兴起及细分，工具包需求日日增长，工具包产业逐步完善，各类产品设计新颖、独特，但在实际使用中都存在不同的问题。

1、普通的工具包，结构简单，只是将所有工具简单的堆放在包内，工具摆放杂乱无序，查找非常麻烦，严重影响工作效率。

2、多种新式的工具包，在包外设计的竖型插孔，将螺丝刀、钳子等工具放在方便查找的问题，但存在电工活动时，将工具顶出竖型插孔，发生工具丢失的情况。

3、所有的工具包均是不可拆分的，电工不论干什么工作，只要需要工具包，都需要拎着整个工具包。现为了做好优质服务工作，电工的工具包内工具较齐全，重量较重，特别是爬高施工时，非常不方便，老式钳子兜可携带的工具少，往往不能满足施工的需求，是否有工具包，不但能够带足所需工具、方便查找工具还可以将少量工具随身携带。

技术实现要素：

本实用新型的目的在于提供多功能电工工具包，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：多功能电工工具包，包括固定包、可拆分包和书包带，所述固定包的前表面紧密粘合有可拆分包，所述固定包左右两侧套接有书包带；

所述固定包的前表面缝接有第一带钩粘贴条，且第一带钩粘贴条与可拆分包的后表面紧密粘合，所述固定包的左侧面和右侧面中心处分别转动套接有第一挂环，且第一挂环与书包带相套接，所述固定包的后表面上边缘处与第一包盖的上表面后边缘相缝接，且第一包盖的形状大小与固定包的上端开口的形状大小相同，所述第一包盖与固定包的上端开口的交接处缝接有拉链，所述固定包的内腔中垂直均匀缝接有两个隔层；

所述可拆分包的后表面中心处缝接有第一带毛粘贴条，且第一带毛粘贴条与第一带钩粘贴条紧密贴合，所述可拆分包的左侧面和右侧面中心处分别转动套接有第二挂环，所述可拆分包的前表面上方缝接有第二带毛粘贴条，且第二带毛粘贴条的上表面均匀缝接有至少五个竖型插孔，所述可拆分包的后表面上边缘处与第二包盖的前表面下边缘相缝接，所述第二包盖的前表面上方缝接有第二带钩粘贴条，且第二带钩粘贴条与第二带毛粘贴条位置相匹配；

所述书包带的左端穿过左挂钩的下端圆环与卡环的左端相套接，所述书包带的右端穿过卡环中部的卡柱与右挂钩的下端相套接，所述左挂钩和右挂钩的上端分别与第一挂环相套接。

优选的，所述固定包的底部缝接有耐磨层。

优选的，所述可拆分包的内腔中心处垂直缝接有分隔布。

与现有技术相比，本实用新型的有益效果是：本实用新型结构合理、简单，制作容易，生产成本低，无环境污染，使用方便，本工具包底部加厚，使用耐磨材料，可以有效避免露底的现象，固定包分栏，可以按照不同的类型进行分类摆放，方便查找，同时，也可以有效避免耐磨工具与不耐磨工具之间的摩擦，从而提高了工具的使用寿命，可拆分包平时固定在固定包上，不需要单独带，避免了遗漏工具的情况发生，可拆分包侧面的竖型插孔，可根据工作需要放置所需工具，拆分后用书包带捆绑在腰间，特别登高工作时，特别方便施工，可拆分包的书包盖，可有效避免工作人员无意间将工具顶出来、丢失的现象，书包多使用粘贴条，可以非常方便打开或拆分。

附图说明

图1为本实用新型结构示意图；

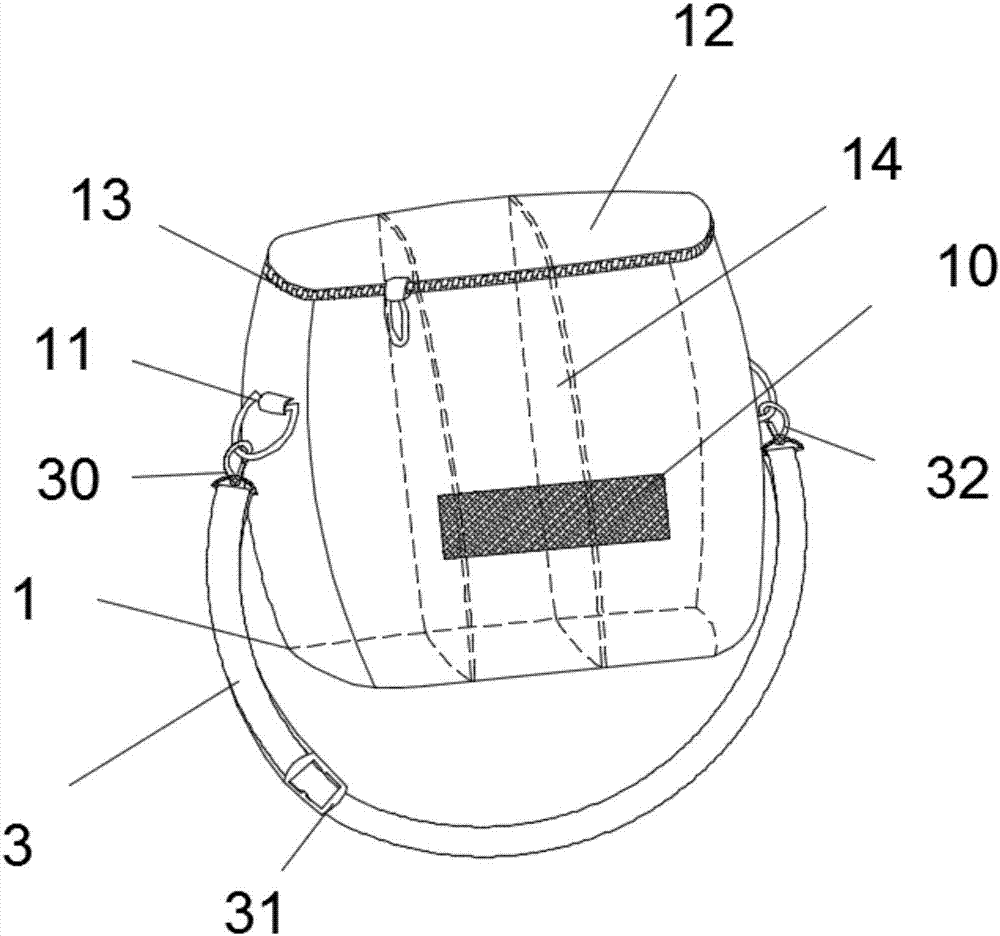

图2为本实用新型中固定包和书包带示意图；

图3为本实用新型中可拆分包背面示意图；

图4为本实用新型中可拆分包正面示意图。

图中：1固定包、10第一带钩粘贴条、11第一挂环、12第一包盖、13拉链、14隔层、2可拆分包、20第一带毛粘贴条、21第二挂环、22第二带毛粘贴条、23竖型插孔、24第二包盖、25第二带钩粘贴条、3书包带、30左挂钩、31卡环、32右挂钩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2、图3和图4，本实用新型提供技术方案：多功能电工工具包，包括固定包1、可拆分包2和书包带3，所述固定包1的前表面紧密粘合有可拆分包2，所述固定包1左右两侧套接有书包带3多功能电工工具包，由固定包1、可拆分包2及书包带3组成，可拆分包2可以和固定包1分离，书包带3的左挂钩30和右挂钩31可以从固定包1的第一挂环11上拆卸下来，并安装在可拆分包2的第二挂环21上；

所述固定包1的前表面缝接有第一带钩粘贴条10，且第一带钩粘贴条10与可拆分包2的后表面紧密粘合，所述固定包1的左侧面和右侧面中心处分别转动套接有第一挂环11，且第一挂环11与书包带3相套接，所述固定包1的后表面上边缘处与第一包盖12的上表面后边缘相缝接，且第一包盖12的形状大小与固定包1的上端开口的形状大小相同，第一包盖12用来盖住固定包1的上端开口，并通过拉链13来使第一包盖12和固定包1相密闭，避免固定包1中存放的物品遗失，所述第一包盖12与固定包1的上端开口的交接处缝接有拉链13，所述固定包1的内腔中垂直均匀缝接有两个隔层14，两个隔层14把固定包1的内腔分隔层横向三栏，用来存放不同物品；

所述可拆分包2的后表面中心处缝接有第一带毛粘贴条20，且第一带毛粘贴条20与第一带钩粘贴条10紧密贴合，所述可拆分包2的左侧面和右侧面中心处分别转动套接有第二挂环21，所述可拆分包2的前表面上方缝接有第二带毛粘贴条22，且第二带毛粘贴条22的上表面均匀缝接有至少五个竖型插孔23，竖直插孔23用于插入电工常用工具，方便随时取用，所述可拆分包2的后表面上边缘处与第二包盖24的前表面下边缘相缝接，所述第二包盖24的前表面上方缝接有第二带钩粘贴条25，且第二带钩粘贴条25与第二带毛粘贴条22位置相匹配，第二带毛粘贴条22和第二带钩粘贴条25相贴合，使第二包盖24盖住可拆分包2的上端开口，防止放入可拆分包2的物品遗失；

所述书包带3的左端穿过左挂钩30的下端圆环与卡环31的左端相套接，所述书包带3的右端穿过卡环31中部的卡柱与右挂钩32的下端相套接，所述左挂钩30和右挂钩32的上端分别与第一挂环11相套接，电工可以通过移动卡环31的位置在一定的范围内调节书包带3的长度。

具体而言，所述固定包1的底部缝接有耐磨层，底部的耐磨层可以使固定包1的底部更加结实，避免固定包1的底部在使用中过度磨损，延长固定包1的使用时间。

具体而言，所述可拆分包2的内腔中心处垂直缝接有分隔布，分隔布把可拆分包2的内腔分隔为横向两栏，可以分别放入不同的工具，方便电工使用时快速寻找，提高电工工作效率。

工作原理：在固定1中被隔层14分隔的横向三栏中，分别用来放入纯金属工具、螺丝刀和小零件，方便电工快速方便的找到想要的工具，同时避免各个工具和零件之间的碰撞和磨损，工作时，电工可根据工作需要，将所需的工具插放在可拆分包2的竖型插孔23内，将有可能用到的工具放入到可拆分包2的内腔中，并用第二书包盖24盖严，将可拆分包2和书包带3从固定包1上拆下来，通过调节卡环31在书包带3上的位置，来调节书包带3的长度，调节到合适的长度后把可拆分包2捆绑在腰间，调整到可顺手拿到工具的位置，用完后将可拆分包2粘贴回固定包1上，把书包带3的左挂钩30和右挂钩32分别挂回第一挂环11上，本实用新型结构合理、简单，制作容易，生产成本低，无环境污染，使用方便。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
