斜头式化妆笔的制作方法

本实用新型涉及一种化妆笔，特别是涉及一种斜头式化妆笔。

背景技术：

参阅图1，一般像是眼线液笔、眉笔等化妆笔9的结构大致上是设计成具有一个直管件91，及一个设置于该直管件91的一端部的化妆笔头92，而该化妆笔头92的延伸方向是相同于该直管件91的延伸方向。参阅图2，使用者在握持上述化妆笔9对于自身脸部进行化妆时，使用者的手部是反向手心朝向脸部，且手指相配合握持该直管件91，且使得该化妆笔头92是朝向脸部并与脸部保持一个倾斜角度。然而上述化妆笔的握持手势是不符合人体工学，因此用户在握持该化妆笔进行化妆时，手部是相当费力地来稳定不产生抖动，才能进行脸部细微的线条描绘动作。

技术实现要素：

本实用新型的目的在于提供一种能以符合人体工学手势握持进行化妆的斜头式化妆笔。

本实用新型斜头式化妆笔，包含一个笔管件、一个笔头管座，及一个化妆笔头组。

该笔管件包括相反设置的一个第一端部及一个第二端部，及一个由该第一端部延伸至该第二端部的容置空间。

该笔头管座设置于该笔管件的该第一端部，且包括一个与该笔管件间夹有一个夹角的斜头管部、一个连接于该斜头管部与该第一端部间的连接管部，及一个贯穿设置且连通该容置空间的管座空间。

该化妆笔头组包括一个穿设于该笔头管座的该斜头管部的化妆笔头件。

本实用新型的斜头式化妆笔，该夹角为135度。

本实用新型的斜头式化妆笔，该笔头管座还包括一个形成于该斜头管部的内壁面且用于夹持该化妆笔头件的夹持结构。

本实用新型的斜头式化妆笔，该夹持结构具有多个环绕该化妆笔头件间隔设置的夹肋。

本实用新型的斜头式化妆笔，该化妆笔头组还包括一个设置于该笔管件的该容置空间的储液棉芯，该化妆笔头件具有一个连接该储液棉芯的吸液端部，及一个相反于该吸液端部的出液端部。

本实用新型的斜头式化妆笔，还包含一个塞设于该笔管件的该第两个端部用于封闭该第两个端部的笔管塞件。

本实用新型的斜头式化妆笔，还包含一个盖设于该笔头管座的该斜头管部且供该化妆笔头件的该出液端部容设的笔盖。

本实用新型的斜头式化妆笔，该笔盖包括一个外盖件、一个能沿该斜头管部的延伸方向往复移动地设置于该外盖件内的内盖件，一个设置于该外盖件与该内盖件间的弹性件，当该笔盖盖设于该斜头管部时，该外盖件与该内盖件相配合沿着该斜头管部的延伸方向压缩该弹性件，使得该弹性件恒提供一个使该内盖件更紧密地盖设于该斜头管部的弹力。

本实用新型的斜头式化妆笔，该笔管件与该笔头管座为一体成型。

本实用新型的有益效果在于：通过该笔头管座的该斜头管部与该笔管件间夹有一个夹角的斜头式结构设计，让用户在使用本实用新型斜头式化妆笔对于自身脸部进行化妆时，使用者的手部只须单纯手持直立该笔管件，就能使得该斜头管部(化妆笔头件)是朝向脸部并与脸部保持一个倾斜角度，然而上述握持手势是符合人体工学，因此用户能轻易稳定握持本实用新型斜头式化妆笔而不产生抖动，以进行脸部细微的线条描绘动作。

附图说明

本实用新型的其他的特征及功效，将于参照图式的实施方式中清楚地呈现，其中：

图1是现有一种化妆笔的一个前视图；

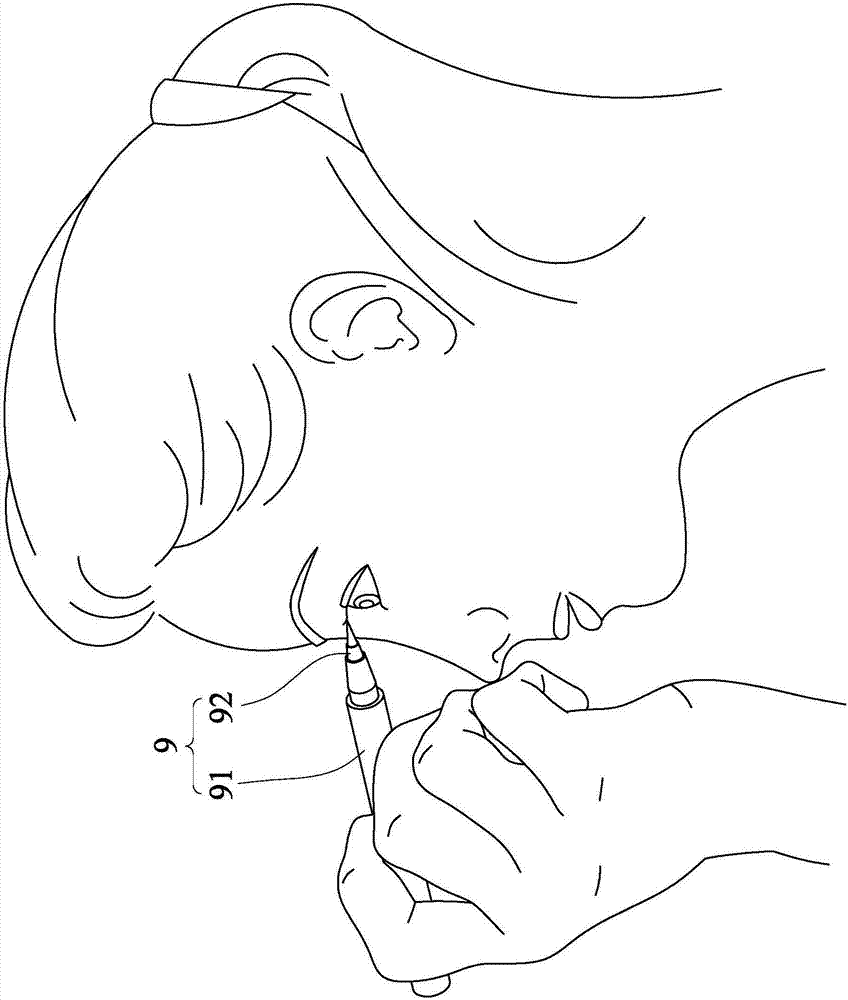

图2是一个示意图，说明使用者握持现有该化妆笔进行脸部化妆的动作示意；

图3是本实用新型斜头式化妆笔的一个实施例的一个立体图；

图4是该实施例的一个剖视图；

图5是该实施例的一个剖视分解图；

图6是一个剖视图，说明将该实施例的一个盖设于一个笔头管座的笔盖移离该笔头管座；

图7是一个示意图，说明使用者握持该实施例进行脸部化妆的动作示意。

具体实施方式

参阅图3、图4及图5，本实用新型斜头式化妆笔的一个实施例，包含一个笔管件1、一个笔头管座2、一个化妆笔头组3、一个笔盖4，及一个笔管塞件5。

该笔管件1包括相反设置的一个第一端部11及一个第二端部12，及一个由该第一端部11延伸至该第二端部12的容置空间13。

该笔头管座2设置于该笔管件1的该第一端部11，且包括一个与该笔管件1间夹有一个夹角θ且具有一条轴线L的斜头管部21、一个连接于该斜头管部21与该第一端部11间的连接管部22、一个贯穿设置且连通该容置空间13的管座空间23，及一个形成于该斜头管部21的内壁面的夹持结构24。该夹持结构24具有多个环绕该斜头管部21的该轴线L相间隔的夹肋241。在本实施例中，该夹角θ为135度，但不以此为限，能依实际设计需求而进行调整。

该化妆笔头组3包括一个穿设于该笔头管座2的该斜头管部21且受所述夹肋241环绕夹持的化妆笔头件31、一个设置于该笔管件1的该容置空间13的储液棉芯32，及一个设置于该斜头管部21远离该连接管部22的一端且套设于该化妆笔头件31的笔头固定件33。该化妆笔头件31具有一个连接该储液棉芯32的吸液端部311，及一个相反于该吸液端部311且外露于该斜头管部21外的出液端部312。该笔头固定件33与该夹持结构24相配合用于固定该化妆笔头件31。在本实施例中，该化妆笔头件31为棉质且可挠，但不以此为限，也能为其他能吸附导送液体的材质。

该笔盖4盖设于该笔头管座2的该斜头管部21，并供该化妆笔头件31的该出液端部312容设。在本实施例中，该笔盖4包括一个外盖件41、一个能沿该轴线L延伸方向往复移动地设置于该外盖件41内的内盖件42，一个设置于该外盖件41与该内盖件42间的弹性件43。该外盖件41与该内盖件42相配合沿着该轴线L延伸方向压缩该弹性件43，使得该弹性件43恒提供一个使得该内盖件42更紧密地盖设于该斜头管部21的弹力，从而使得该笔盖4盖设于该斜头管部21的气密性更佳。该弹性件43为一个弹簧。

该笔管塞件5塞设于该笔管件1的该第二端部12，用于封闭该笔管件1的该第二端部12。

值得一提的是，该笔管件1、该笔头管座2及该笔管塞件5三者不以上述分离式组件结构为限，该笔管件1、该笔头管座2及该笔管塞件5三者也能为一体成型，亦或是该笔管件1及该笔头管座2两者为一体成型。

参阅图6及图7，使用本实用新型斜头式化妆笔进行化妆时，将该笔盖4卸离该笔头管座2的该斜头管部21使该化妆笔头件31该出液端部312露出后，即能利用该出液端部312接触眼睛部位皮肤进行眼线描绘，此时该化妆笔头件31的该吸液端部311会吸收该储液棉芯32内的溶液，且溶液经由毛细扩散至该出液端部312。使用完毕后，将该笔盖4盖设于该斜头管部21(见图4)，以防止该化妆笔头件31所含附的溶液干燥，且防止该化妆笔头件31沾附灰尘及受空气氧化的影响。

综上所述，本实用新型斜头式化妆笔通过该笔头管座2的该斜头管部21与该笔管件1间夹有一个夹角θ的斜头式结构设计，让用户在使用本实用新型斜头式化妆笔对于自身脸部进行化妆时，使用者的手部只须单纯手持直立该笔管件1，就能使得该斜头管部21(化妆笔头件31)是朝向脸部并与脸部保持一个倾斜角度，然而上述握持手势是符合人体工学，因此用户能轻易稳定握持本实用新型斜头式化妆笔而不产生抖动，以进行脸部细微的线条描绘动作，所以确实能达成本实用新型的目的。

以上所述者，仅为本实用新型的实施例而已，当不能以此限定本实用新型实施的范围，即凡依本实用新型权利要求书及说明书内容所作的简单的等效变化与修饰，皆仍属本实用新型的范围。
