具有眉粉笔的双头化妆笔的制作方法

本实用新型涉及一种化妆笔，特别是涉及一种具有眉粉笔的双头化妆笔。

背景技术：

一般在进行眼妆彩绘时，会依照眼部及眉毛部位使用不同种类化妆笔，例如眼线笔及眉笔等，除此之外，上述各类化妆笔又依照彩绘设计需求，各种化妆笔又有许多不同色系的选择，因此使用者会一次购买两个以上不同种类或不同色系的化妆笔，对使用者而言，在使用上述多个化妆笔分别进行不同部位化妆时，使用者须时常寻找更换所需的化妆笔，使得整个彩妆过程是相当费时且不顺手，另外携带多个化妆笔是相当占携带包的体积及增加重量。

技术实现要素：

本实用新型的目的，是解决上述多个化妆笔在操作上及携带上的不方便性，即在提供一种具有眉粉笔的双头化妆笔。

本实用新型的具有眉粉笔的双头化妆笔，包含一个笔管件、一个眉粉笔头组，及一个出液笔头组。

该笔管件包括一条轴线、一个沿该轴线延伸方向贯穿设置的容设空间，及相反设置的一个第一端部及一个第二端部。

该眉粉笔头组包括一个笔头弹簧座、一个笔头设置件、一个第一弹性件，及一个眉粉笔头件。

该笔头弹簧座穿设于该第一端部。该笔头弹簧座具有一个笔头端部、一个管座空间、多个环绕该轴线相间隔形成内表面且沿该轴线延伸方向延伸并连接该管座空间的导槽，及多个形成于内表面且分别位于所述导槽内并邻近该笔头端部的止脱凸部。

该笔头设置件能沿该轴线延伸方向于一个第一位置及一个第二位置间往复移动地穿设于该笔头端部，且具有一个设置端部，及多个形成于外表面且分别滑设于所述导槽的导引凸部，在该第一位置时，各导引凸部靠抵于各止脱凸部，在该第二位置时，各导引凸部远离各止脱凸部。

该第一弹性件设置于该管座空间内且连接于该笔头弹簧座及该笔头设置件间，且恒提供一个将该笔头设置件朝该第一位置推移的弹力。该眉粉笔头件设置于该设置端部。

该出液笔头组包括一个设置于该容设空间且邻近该第二端部的储液棉件，及一个穿设于该第二端部的出液笔芯。该出液笔芯具有一个连接该储液棉件的吸液端部，及一个相反于该吸液端部的出液端部。

本实用新型的具有眉粉笔的双头化妆笔，该设置端部具有一个设置凹槽，该眉粉笔头件具有一个嵌设于该设置凹槽的身部及一个连接该身部且位于该笔头设置件外的头部。

本实用新型的具有眉粉笔的双头化妆笔，该眉粉笔头件还具有一个相反于该设置端部的导引端部，所述导引凸部位于该导引端部。

本实用新型的具有眉粉笔的双头化妆笔，该笔头弹簧座还具有一个相反于该笔头端部的笔尾端部，该第一弹性件的两相反端部分别连接于该笔头弹簧座的该笔尾端部及该笔头设置件的该导引端部。

本实用新型的具有眉粉笔的双头化妆笔，还包含一个盖设于该笔头端部并供该眉粉笔头件容设的眉粉笔盖。

本实用新型的具有眉粉笔的双头化妆笔，该笔头端部位于该笔管件外，该笔头弹簧座还具有一个形成于该笔头端部的外表面的第一螺纹，该眉粉笔盖具有一个形成于内表面且能与该笔头弹簧座的该第一螺纹螺合的第二螺纹。

本实用新型的具有眉粉笔的双头化妆笔，该笔管件还包括一个形成于该第一端部的内表面的第一卡止密封结构，该笔头弹簧座还具有一个形成于外表面且能卡制于该第一卡止密封结构的第二卡止密封结构，该第一卡止密封结构与该第二卡止密封结构相配合用于气密封闭该该笔管件的该第一端部。

本实用新型的具有眉粉笔的双头化妆笔，所述导槽延伸至该笔头端部的端面。

本实用新型的具有眉粉笔的双头化妆笔，还包含一个盖设于该笔管件的该第二端部，并供该出液笔芯的该出液端部容设的出液笔盖。

本实用新型的具有眉粉笔的双头化妆笔，该出液笔盖包括一个外盖件、一个能沿该轴线延伸方向往复移动地设置于该外盖件内的内盖件，一个设置于该外盖件与该内盖件间的第二弹性件，该外盖件与该内盖件相配合沿着该轴线延伸方向压缩该第二弹性件，使得该第二弹性件恒提供一个使得该内盖件更紧密地盖设于该第二端部的弹力。

本实用新型的有益效果在于：通过该笔管件、该眉粉笔头组及该出液笔头组三者其各组件的结构设计，来将化妆功能分别等同于一般眉粉笔及眼线笔的该眉粉笔头组及该出液笔头组，分别安装于该笔管件的该第一端部及该第二端部，从而组装成为一个双头式化妆笔，使得本实用新型在使用上能提供两种不同化妆功能的化妆笔供使用者使用，以减少使用者携带化妆笔的数量及体积重量。

附图说明

图1是本实用新型具有眉粉笔的双头化妆笔的一个实施例的一个纵向剖视图；

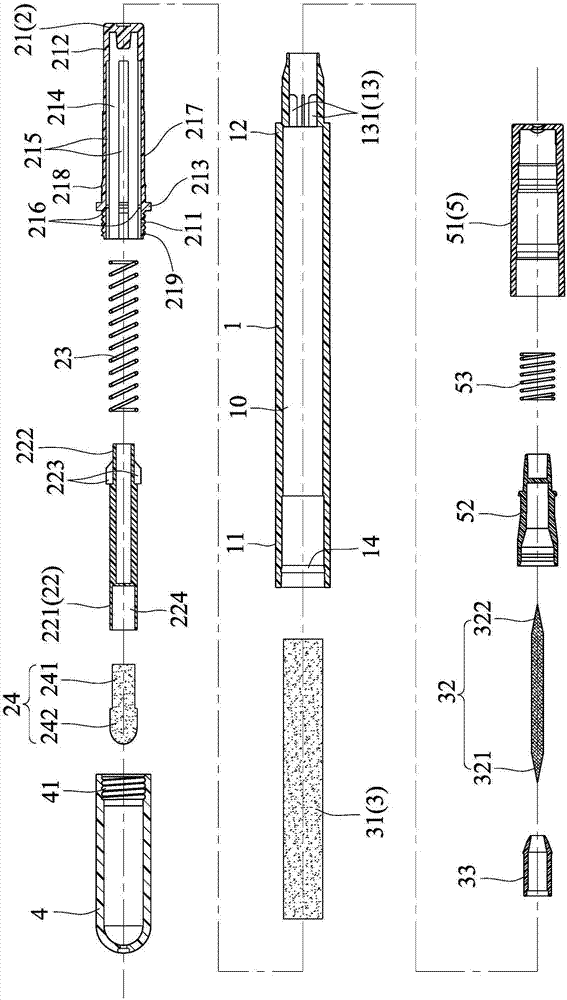

图2是该实施例的一个分解纵向剖视图；

图3该实施例的一个笔头弹簧座的侧视外观图；

图4该实施例的一个笔头设置件的侧视外观图；

图5是由图1中的直线Ⅴ-Ⅴ所取得的横向剖视图；

图6是由图1中的直线Ⅵ-Ⅵ所取得的横向剖视图；

图7是一个部分分解纵向剖视图，说明该实施例的一个眉粉笔盖卸离于一个眉粉笔头组，且该笔头设置件相对于该笔头弹簧座于一个第一位置；

图8是一个类似图7的视图，说明该实施例的该笔头设置件相对于该笔头弹簧座于一个第二位置。

具体实施方式

下面结合附图及实施例对本实用新型进行详细说明。

参阅图1与图2，本实用新型具有眉粉笔的双头化妆笔的一个实施例，包含一个笔管件1、一个眉粉笔头组2、一个出液笔头组3、一个眉粉笔盖4，及一个出液笔盖5。

该笔管件1包括一条轴线L、一个沿该轴线L延伸方向贯穿设置的容设空间10、相反设置的一个第一端部11及一个第二端部12、一个形成于该第二端部12的内表面的夹持结构13，及一个形成于该第一端部11的内表面的第一卡止密封结构14。在本实施例中，该夹持结构13具有多个环绕该轴线L间隔设置的夹肋131。

该眉粉笔头组2设置于该笔管件1的该第一端部11，且包括一个笔头弹簧座21、一个笔头设置件22、一个第一弹性件23，及一个眉粉笔头件24。

参阅图1、图2及图3，该笔头弹簧座21穿设于该第一端部11。该笔头弹簧座21具有一个位于该笔管件1外的笔头端部211、一个相反于该笔头端部211且呈封闭状的笔尾端部212、一个位于该笔头端部211及该笔尾端部212间且靠抵于该第一端部11的端缘的环形肩部213、一个由该笔头端部211的端面延伸至该笔尾端部212的管座空间214、四个环绕该轴线L相间隔形成内表面且沿该轴线L延伸方向延伸至该笔头端部211的端面并连接该管座空间214的导槽215(见图5)、四个形成于内表面且分别位于所述导槽215内并邻近该笔头端部211的止脱凸部216、一个形成于外表面且与该笔管件1的内表面紧密配合的止转结构217、一个形成于外表面且能卡制于该第一卡止密封结构14的第二卡止密封结构218，及一个形成于该笔头端部211的外表面的第一螺纹219。该第二卡止密封结构218、第一卡止密封结构14相配合用于气密封闭该笔管件1的该第一端部11。在本实施例中，该止转结构217的横剖面的外轮廓概呈正六边形(见图6)，但不以此为限，也能为其他非圆形形状。

参阅图1、图2及图4，该笔头设置件22能沿该轴线L延伸方向于一个第一位置(见图7)及一个第二位置(见图8)间往复移动地穿设于该笔头弹簧座21的该笔头端部211。该笔头设置件22具有一个设置端部221、一个相反于该设置端部221的导引端部222，及四形成于该导引端部222的外表面且分别滑设于所述导槽215的导引凸部223(见图5)。在该第一位置时，各导引凸部223靠抵于各止脱凸部216，在该第二位置时，各导引凸部223远离各止脱凸部216。该设置端部221具有一个设置凹槽224。

该第一弹性件23设置于该管座空间214内且两相反端部分别连接于该笔头弹簧座21的该笔尾端部212及该笔头设置件22的该导引端部222，且恒提供一个将该笔头设置件22朝该第一位置推移的弹力。在本实施例中，该第一弹性件23为一个弹簧。

该眉粉笔头件24设置于该笔头设置件22的该设置端部221。该眉粉笔头件24具有一个嵌设于该设置凹槽224的身部241及一个连接该身部241且位于该笔头设置件22外的头部242。在本实施例中，该眉粉笔头件24为泡棉材质。

该出液笔头组3包括一个设置于该笔管件1的该容设空间10且邻近该第二端部12的储液棉件31、一个穿设于该第二端部12且受所述夹肋131环绕夹持的出液笔芯32，及一个设置于该第二端部12且套设于该出液笔芯32的笔头固定件33。该出液笔芯32具有一个连接该储液棉件31的吸液端部321，及一个相反于该吸液端部321且外露于该第二端部12外的出液端部322。该笔头固定件33与该夹持结构13相配合用于固定该出液笔芯32。在本实施例中，该出液笔芯32为棉质且具可挠性，但不以此为限，也能为其他能吸附导送液体的材质。

该眉粉笔盖4盖设于该笔头弹簧座21的该笔头端部211，并供该笔头设置件22外露于该笔头弹簧座21的部分及该眉粉笔头件24容设。该眉粉笔盖4具有一个形成于内表面且能与该笔头弹簧座21的该第一螺纹219螺合的第二螺纹41。

该出液笔盖5盖设于该笔管件1的该第二端部12，并供该出液笔芯32的该出液端部322容设。该出液笔盖5包括一个外盖件51、一个能沿该轴线L延伸方向往复移动地设置于该外盖件51内的内盖件52，一个设置于该外盖件51与该内盖件52间的第二弹性件53。该外盖件51与该内盖件52相配合沿着该轴线L延伸方向压缩该第二弹性件53，使得该第二弹性件53恒提供一个使得该内盖件52更紧密地盖设于该第二端部12的弹力，从而使得该出液笔盖5盖设于该第二端部12的气密性更佳。在本实施例中，该第二弹性件53为一个弹簧。

参阅图7，使用本实用新型的该眉粉笔头件24的该头部242进行化妆时，先将该眉粉笔盖4卸离该笔头弹簧座21的该笔头端部211，使得该头部242露出，同时该第一弹性件23将该笔头设置件22推移至该第一位置，接着即能利用该头部242沾附眉粉，再压触眉毛部位皮肤，以将眉粉转移附着于眉毛部位皮肤，而达到眉毛部位化妆效果。在上述该眉粉笔头件24压触眉毛部位皮肤过程中，是受力带动该笔头设置件22相对该笔头弹簧座21移动而压缩该第一弹性件，能有效缓冲使用者过大的压触力道，从而让沾附于眉毛部位上的眉粉量能均匀。使用完毕后，将该眉粉笔盖4盖设于该笔头弹簧座21得该笔头端部211，以防止该眉粉笔头件24的该头部242沾附灰尘。

使用本实用新型的该出液笔芯32的该出液端部322进行化妆时，先将该出液笔盖5卸离该笔管件1的该第二端部12使该出液端部322露出，即能利用该出液端部322接触眼睛部位皮肤进行眼线描绘，此时该出液笔芯32的该吸液端部321会吸收该储液棉件31内的溶液，且溶液经由毛细扩散至该出液端部322。使用完毕后，将该出液笔盖5盖设于该笔管件1的该第二端部12，以防止该出液笔芯32所含附的溶液干燥，且防止该出液笔芯32沾附灰尘及受空气氧化的影响。

值得一提的是，该眉粉笔头组2通过该笔头弹簧座21的该第二卡止密封结构218与该笔管件1的该第一卡止密封结构14相配合达到轻易方便组装的功效，且方便卸除更换该眉粉笔头组2。

综上所述，本实用新型具有眉粉笔的双头化妆笔通过该笔管件1、该眉粉笔头组2及该出液笔头组3三者其各组件的结构设计，来将化妆功能分别等同于一般眉粉笔及眼线笔的该眉粉笔头组2及该出液笔头组3，分别安装于该笔管件1的该第一端部11及该第二端部12，从而组装成为一个双头式化妆笔，使得本实用新型在使用上能提供两种不同化妆功能的化妆笔供使用者使用，以减少使用者携带化妆笔的数量及体积重量。再者，通过该笔头设置件22能相对该笔头弹簧座21移动且配合该第一弹性件23的弹力，使得该眉粉笔头件24的该头部242压触转移沾附于眉毛部位的眉粉量能均匀。除此之外，该眉粉笔头组2通过该笔头弹簧座21的该第二卡止密封结构218与该笔管件1的该第一卡止密封结构14相配合达到轻易方便组装的功效，且方便卸除更换该眉粉笔头组2，所以确实能达成本实用新型的目的。
