一种金属带的制作方法

本实用新型涉及到带状用品的技术领域，尤其涉及到一种金属带。

背景技术：

目前手表手链颈链拆装设计很多，在调节所需长度时，涉及拆装工具。特别高级金属表带，手链，颈链。拆装易结构设计在该行业也属于创新技术领域，例如一般高级表带拆生用螺丝连接，或用子母针，牙花枝，发夹等物料，都要到实体店由专业工匠来完成。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，提供了一种金属带。

本实用新型是通过以下技术方案实现：

本实用新型提供了一种金属带，该金属带包括：多个第一带片及第二带片，且所述多个第一带片及第二带片交替设置，其中，所述第一带片上设置至少一个凸起，所述至少一个凸起上设置有第一通孔，所述第二带片上设置有缺口，所述缺口的两个相对的侧壁上设置有第二通孔，所述缺口上覆盖有盖板，所述缺口的侧壁与所述盖板围成容纳所述凸起的空间；还包括：转轴，所述转轴穿设在相邻的第一带片的第一通孔及第二带片的第二通孔，且所述转轴上设置有环形凹槽，所述盖板上设置有弹性卡扣，所述弹性卡扣卡装在所述环形凹槽内。

优选的，所述盖板上设置有第三通孔，所述弹性卡扣包括穿设在所述第三通孔内的卡钩，以及设置在所述卡钩及所述缺口底壁之间的弹簧。

优选的，所述凸起的个数为两个。

优选的，在所述转轴穿设在所述第一通孔及第二通孔内时，所述环形凹槽位于所述两个凸起之间。

本实用新型的有益效果是：通过按压弹性卡扣即可将金属带拆解，从而方便了更换金属带，用户自己即可完成拆卸，方便了客户自己维修。

附图说明

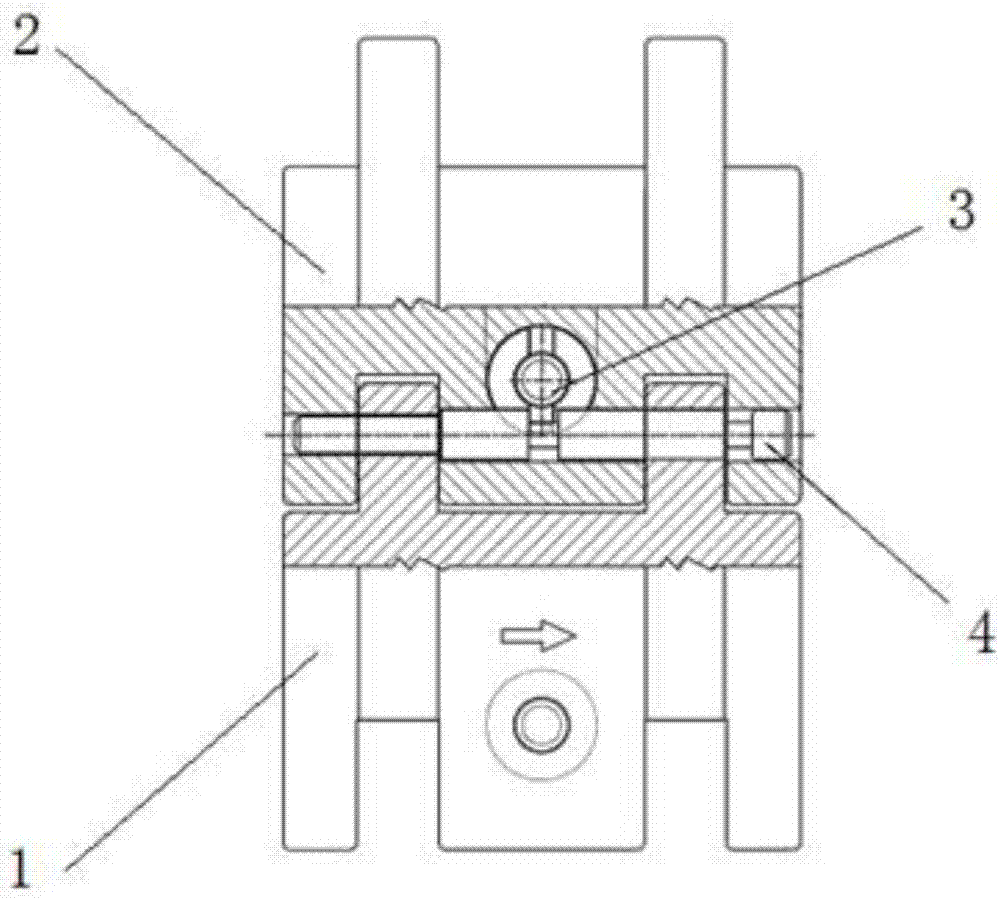

图1是本实用新型实施例提供的金属带的结构示意图；

图2及图3是本实用新型实施例提供的弹性结构的示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

请参阅图1，图1是本实用新型提供的金属带的结构示意图。

本实用新型实施例提供了一种金属带，该金属带包括：本实用新型提供了一种金属带，该金属带包括：多个第一带片1及第二带片2，且所述多个第一带片1及第二带片2交替设置，其中，所述第一带片1上设置至少一个凸起，所述至少一个凸起上设置有第一通孔，所述第二带片2上设置有缺口，所述缺口的两个相对的侧壁上设置有第二通孔，所述缺口上覆盖有盖板5，所述缺口的侧壁与所述盖板5围成容纳所述凸起的空间；还包括：转轴4，所述转轴4穿设在相邻的第一带片1的第一通孔及第二带片2的第二通孔，且所述转轴4上设置有环形凹槽，所述盖板5上设置有弹性卡扣3，所述弹性卡扣3卡装在所述环形凹槽内。

在上述实施例中，通过按压弹性卡扣3即可将金属带拆解，从而方便了更换金属带，用户自己即可完成拆卸，方便了客户自己维修。

为了方便理解本实用新型实施例提供的金属带，下面结合具体的实施例对其进行详细的描述。

本实用新型实施例提供的金属带包括多个带片，分为第一带片1及第二带片2，其中，第一带片1的凸起插入到第二带片2的内部，且第一带片1及第二带片2上均设置了通孔，转轴4穿过第一带片1的第一通孔及第二带片2的第二通孔将多个带片连接成金属带。在具体设置时，第一带片1上设置了凸起，该凸起较佳的为两个，且两个凸起插入到第二带片2上的缺口及盖板5围成的容纳空间，并且凸起的第一通孔与缺口侧壁上的第二通孔对齐，之后将转轴4插入第一通孔及第二通孔内以将第一带片1及第二带片2连接起来。

此外，为了方便拆卸，在本实施例中，在缺口及盖板5之间安装了弹性卡扣3，具体的，所述盖板5上设置有第三通孔，所述弹性卡扣3包括穿设在所述第三通孔内的卡钩7，以及设置在所述卡钩7及所述缺口底壁之间的弹簧6。并且在安装时，卡扣略低于第三通孔的外口，且卡扣上设置了一个锥形槽。在弹簧6的作用下，卡钩7卡装在环形凹槽内，当需要拆卸时，使用笔、曲别针或其他带有尖头的物品抵压在卡钩7上，将卡钩7与环形凹槽脱离，此时，转轴4可以方便的从第一通孔、第二通孔内取出。

作为一个优选的方案，凸起的个数为两个。并且在所述转轴4穿设在所述第一通孔及第二通孔内时，所述环形凹槽位于所述两个凸起之间。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
