一种可以守护与自救的智能服装的制作方法

本实用新型涉及涉及智能服装领域，特别涉及一种可以守护与自救的智能服装。

背景技术：

防寒是服装的基本功能，但是有时服装可以增加很多功能，增强用户的体验。

技术实现要素：

本实用新型为克服上述不足，本实用新型提供一种可以守护与自救的智能服装。

本实用新型为实现其目的所采用的技术方案是：一种可以守护与自救的智能服装，包括服装本体，在所述的服装本体上设置有气囊和充满压缩气体的容器，充满压缩气体的容器与气囊采用气管连接，在气管上设置可控阀门；在所述的服装本体上还包括一个对所述的可控阀门进行控制的电路板。

本实用新型兼顾守护与自救功能的服装，符合用户的需求。

进一步的，上述的可以守护与自救的智能服装中：在电路板上设置有一个传感器和控制电路，当传感器检测到穿衣的人掉进水里时，控制电路输出控制可控阀门打开的信号。

进一步的，上述的可以守护与自救的智能服装中：在电路板(3) 还设置有卫星定位模块、通信模块，还包括智能手机，控制电路控制卫星定位模块获取的当前位通过通信模块传送至智能手机。

进一步的，上述的可以守护与自救的智能服装中：在服装本体的前襟位置设置有一个口袋，电路板及为电路板和可控阀门提供电源的电池设置在口袋内。

进一步的，上述的可以守护与自救的智能服装中：所述的卫星定位模块为GPS模块，GPS天线设置在服装本体的前襟处，

进一步的，上述的可以守护与自救的智能服装中：所述的可控阀门为加电即开的电磁阀，所述的控制电路与电磁阀采用导线相连，电磁阀与控制电路相连的导线接口设置在服装本体的前襟处口袋的上方。

进一步的，上述的可以守护与自救的智能服装中：所述的控制电路与电磁阀之间，包括在电磁阀与电源之间设置继电器K，控制电路产生的控制信号输出端通过继电器K的绕组接地。

进一步的，上述的可以守护与自救的智能服装中：所述的传感器包括一个盛有食盐的容器，在所述的容器两侧分别设置第一电极和第二电极，所述的第二电极接电池输出的高电平端，第一电极与控制电路板相连。

下面结合具体实施例对本实用新型作较为详细的描述。

附图说明

图1是本实用新型实施例1示意图。

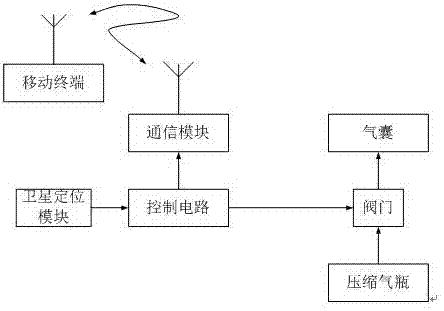

图2是本实用新型结构框图。

图3是本实用新型实施例采用的控制电路图。

图4是本实用新型实施例采用传感器原理图。

具体实施方式

实施例1，本实施例是一种可以守护与自救的智能服装，包括服装本体1，在服装本体1前襟上设置一个口袋3，如图1所示，这个口袋3即可以是装饰也可以在里面安装锂电池以及电路板，这个锂电池为电路板提供电力，在电路板上可以设置有通信模块与手机进行有效的通信，有些服装还可以设置受话装置和播放装置，在前襟部份以直接利用通信模块与手机通话。在电路板上设置有GPS或者BPS、LBS等卫星定位模块，另外，还可以有WIFI模块定位等，本实施例中采用的是应用广泛且目前还是免费的GPS模块，GPS天线5也可以设置在前襟，除了便于管理外，还可以与服装前襟的装饰结合，这样，这样的服装非常适合于限制民事责任或者无民事责任的儿童或者其它人使用。本实施例中，还服装 本体1的衣领2处设置 气囊7和充满压缩气体的容器6，充满压缩气体的容器6与气囊7采用气管连接，在气管上设置可控阀门；本实施例中，为了方便携带，充满压缩气体的容器6就采用一个充满压缩气体的气瓶，可控阀门采用一种电磁阀，平常不加电，一旦加电就打开阀门，瓶内的压缩气体将会迅速充入气囊7中，使气囊鼓起来，如图2所示是本实施的结构框图。本实施例中，鼓起来的气囊的形状是一介围绕人体脖子的一个环，可以套在脖子上，从而让头部浮在水面上。电磁阀由口袋3内的电路板控制，电路板与电磁阀采用导线连接，电磁阀与控制电路相连的导线接口4设置在服装本体1的前襟处口袋3的上方。

所述的控制电路与电磁阀之间，包括在电磁阀与电源之间设置继电器K，控制电路产生的控制信号输出端通过继电器K的绕组接地。如图3所示，利用一个气管将压缩气体瓶与气囊7连通，在气管上安装一个可控的阀门，就是一个电磁阀，加电以后才打开，平常是闭合的，控制电路控制电磁阀的原理如图3所示，当传感器感觉到浸水后，产生一个高电平到控制电路，控制电路产生一个高电平，经过继电器K的绕组接地形成回路产生电流使继电器吸合，电磁阀得电闭合，压缩气体将很快充满气囊。

本实施例中采用传感器判断是否掉进水时，如果掉进水里传感器就会感应到，目前这样的传感器很多，如图4所示，就公开了一种合适的传感器，该传感器包括一个盛有少量食盐14的容器11，在容器11两侧分别设置第一电极12和第二电极13，第二电极13接电池4输出的高电平端，第一电极12与控制电路板15相连。在没有浸水时，两个电极之间隔着空气，不会导通，如果掉进水时，水很快就会浸入到容器11中，食盐14溶于水后，将会使两个电极导通，这样，控制电路上就会产生一个高压，说明浸水了。

实施例2，本实施例与实施例1基本一致，主要区别是本实施例中还包括一个手动开关设置在服装本体1上，这个手动开关可设置在穿着服装时自己方便操作的地方，通过导线与控制电路板3相连，电路板3接收到手动开关的信号时，控制电磁阀打开，对气囊充气。这是一种旅游时穿的防服衣服，当不小心由高处下坠时，可以紧急使用这个手动开关使电磁阀打开，对气囊充气，对自己进行保护。
