一种多功能睫毛器的制作方法

本实用新型涉及美妆工具技术领域，尤其是一种多功能睫毛器。

背景技术：

睫毛器是一种用来对眼睛的睫毛进行梳理美容的工具，在日常生活中，很多女士都会使用睫毛器将睫毛卷出圆弧型，以达到美化个人外表的目的。目前，市面上的睫毛器主要分为手动睫毛器和电热睫毛器两种；其中，手动睫毛器由于不能发热导致其在对睫毛进行夹紧、翻卷后睫毛不容易被定型或者定型效果比较差；而现有的电热睫毛器由于结构及功能设计的不甚合理则导致其普遍存在如下问题：1、结构复杂且使用不便，大都只具有单一的睫毛梳理功能，若用户需要对眼部等面部部位进行按摩舒缓则需要单独配置相应的工器具，从而造成工器具的数量增加；2、睫毛器的发热元件容易与手或者眼睛周围的皮肤直接接触，存在烫伤等安全隐患；3、睫毛的翻卷定型效果较差，睫毛翻卷的力度以及睫毛定型的尺度无法掌控，很难让用户满意。

技术实现要素：

针对上述现有技术存在的不足，本实用新型的目的在于提供一种多功能睫毛器。

为了实现上述目的，本实用新型采用如下技术方案：

一种多功能睫毛器，它包括操作握柄壳、装设于操作握柄壳的首端的睫毛烫卷轴和装设于操作握柄壳的尾端部内的振动按摩器，所述操作握柄壳上装设有驱动控制组件，所述睫毛烫卷轴包括主轴部、若干个环套于主轴部上且相互间沿主轴部的轴向方向呈并排间隔分布的护环部、两条沿主轴部的轴向方向形成于主轴部的周壁与护环部的内壁之间且相互间以主轴部的中轴线为界呈对称分布的布线孔部以及一根贯穿于两条布线孔部分布的电热丝，所述振动按摩部及电热丝的两端分别与驱动控制组件电连接。

优选地，所述驱动控制组件包括封装于操作握柄壳内的驱动控制板和储能电池、镶嵌于操作握柄壳的侧壁上且内端焊接于驱动控制板上的充电接口以及镶嵌于操作握柄壳的侧壁上以分别控制振动按摩器启闭和电热丝导通的功能控制开关，所述电热丝和振动按摩器分别通过相对应的功能控制开关与驱动控制板电连接，所述充电接口通过驱动控制板与储能电池电连接。

优选地，所述操作握柄壳的尾端面开设有一嵌位口，所述振动按摩器包括封装于操作握柄壳的尾端部内并与驱动控制组件电连接的振动马达、通过嵌位口插套于操作握柄壳内的按摩套以及置于振动马达与按摩套之间并与按摩套的内壁相贴附的PI发热套，所述PI发热套与驱动控制组件电连接。

优选地，所述操作握柄壳的尾端面为斜面结构，所述按摩套的后端部盖合于嵌位口上并外露于操作握柄壳的尾端面，且所述按摩套的后端部的内底面与操作握柄壳的尾端面相平行、外顶面为平滑的弧面。

优选地，它还包括一套装于操作握柄壳的尾端部以用于盖合振动按摩器的第一护套和一与操作握柄壳的首端部套接为一体一用于盖合睫毛烫卷轴的第二护套。

优选地，所述第一护套的内壁上和第二护套的内壁上均设置有若干个防脱凹槽，所述操作握柄壳的外壁上形成有对位嵌合于防脱凹槽内的防脱凸起。

优选地，所述第一护套的外壁上和第二护套的外壁上均设置有防滑垫。

由于采用了上述方案，本实用新型将振动按摩器和睫毛烫卷轴在结构上融合为一体，实现一物两用的功能效果，用户不但可以利用睫毛烫卷轴对睫毛进行梳理美容，也可利用振动按摩器所产生的振动效果对面部区域进行按摩以达到祛黑眼圈、缓解眼部疲劳等功能；通过对睫毛烫卷轴的结构改进不但便于用户能够根据自身需要对睫毛的弯曲率进行有效掌控，而且便于用户对睫毛烫卷轴进行清洗维护；其结构简单紧凑、使用方便、功能丰富，具有很强的实用价值和市场推广价值。

附图说明

图1是本实用新型实施例的整体组成部件的结构关系示意图；

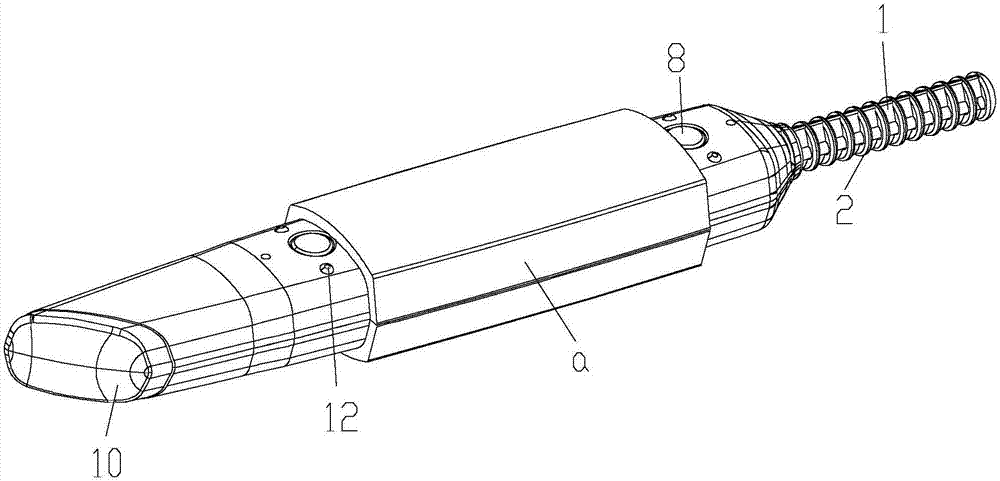

图2是本实用新型实施例的主体结构的结构装配示意图；

图3是本实用新型实施例的主体结构的结构分解示意图；

图4是本实用新型实施例的睫毛烫卷轴的结构分解示意图。

具体实施方式

以下结合附图对本实用新型的实施例进行详细说明，但是本实用新型可以由权利要求限定和覆盖的多种不同方式实施。

如图1至图4所示，本实施例提供的一种多功能睫毛器，它包括由两个壳瓣相对扣合并拼装为一体的操作握柄壳a、装设于操作握柄壳a的首端的睫毛烫卷轴b和装设于操作握柄壳a的尾端部内的振动按摩器c，在操作握柄壳a上装设有驱动控制组件，睫毛烫卷轴b包括径向截面呈椭圆形的主轴部1、若干个环套于主轴部1上且相互间沿主轴部1的轴向方向呈并排间隔分布的护环部2(当然，护环部2可与主轴部1采用一体成型的结构)、两条沿主轴部1的轴向方向形成于主轴部1的周壁与护环部2的内壁之间且相互间以主轴部1的中轴线为界呈对称分布的布线孔部3以及一根贯穿于两条布线孔部3分布的电热丝4，振动按摩部c及电热丝4的两端分别与驱动控制组件电连接。以此，利用操作握柄壳a可将振动按摩器c和睫毛烫卷轴b在结构上融合为一体，实现一物两用的功能效果，用户不但可以利用睫毛烫卷轴b对睫毛进行梳理美容，也可利用振动按摩器c所产生的振动效果对面部(如眼部)区域进行按摩以达到祛黑眼圈、缓解眼部疲劳等功能；同时，利用布线孔部3可为电热丝4的布设提供空间，在对睫毛进行梳理时，睫毛可通过形成于相邻的两个护环部2之间的缝隙与电热丝4进行接触从而实现对睫毛的夹持和翻卷效果，而护环部2则可避免出现因电热丝4与眼部皮肤的接触而出现对人体肌肤造成烫伤的问题；另外，护环部2在主轴部1上呈现出类似于圆环状的结构形式并结合主轴部1本身的结构形状则能够对睫毛的弯曲率进行掌控，且使用时只需转动整个睫毛器即可对睫毛进行烫卷，避免了传统睫毛器由于睫毛夹持部件设置于特定位置或者特定方向而只能进行特定角度操作的问题，而且便于对睫毛烫卷轴b进行快速的清洁清理。

为增强整个睫毛器操作的便利性并延长其使用时间，本实施例的驱动控制组件包括封装于操作握柄壳a内的驱动控制板5和储能电池6、镶嵌于操作握柄壳a的侧壁上且内端焊接于驱动控制板5上的充电接口7以及镶嵌于操作握柄壳a的侧壁上以分别控制振动按摩器c启闭和电热丝4导通的功能控制开关8；其中，电热丝4和振动按摩器c分别通过相对应的功能控制开关8与驱动控制板5电连接，而充电接口7则通过驱动控制板5与储能电池6电连接。以此，通过设置的功能控制开关8可分别实现对振动按摩器c的启闭及模式转换的控制以及电热丝4的导通及发热量大小的控制，利用储能电池6则可增强睫毛器的便携性，使其不受电源布置场所的限制，用户可通过充电接口7对储能电池6进行电量补充；在实际功能设置时可通过对驱动控制板5的具体电路设置来实现诸如功能部件启闭、温度调节以及模式转换等功能。

为最大限度地优化整个睫毛器的结构，在操作握柄壳a的尾端面开设有一嵌位口，振动按摩器c包括封装于操作握柄壳a的尾端部内并与驱动控制组件(具体为驱动控制板5)电连接的振动马达9、通过嵌位口插套于操作握柄壳a内的按摩套10以及置于振动马达9与按摩套10之间并与按摩套10的内壁相贴附的PI发热套11，PI发热套11与驱动控制组件5电连接。以此，利用嵌位口以及操作握柄壳a的内部空间可为振动按摩器c的装设提供合理且足够的空间，通过振动马达9所产生的振动效应并利用按摩套10与人体肌肤(尤其是面部或眼部)的接触实现按摩理疗功能，并且充分利用PI(即：聚酰亚胺)材料的材料特性使按摩套10与肌肤进行接触时能够产生一定的热量，实现按摩器的发热效果且能够进行快速的温度提升和变换。

为保证振动按摩器c与人体肌肤(尤其是眼部区域)接触的舒适性，达到能够祛除黑眼圈及缓解眼部疲劳的效果，本实施例的操作握柄壳a的尾端面优选为斜面结构，按摩套10的后端部盖合于嵌位口上并外露于操作握柄壳a的尾端面，且按摩套10的后端部的内底面与操作握柄壳a的尾端面相平行、外顶面为平滑的弧面。由此，可以理解为整个睫毛器的尾端面呈现出“整体倾斜、端面平滑”的结构形式，便于增强按摩套10与皮肤接触时的舒适性，且可充分保证按摩套10能够与肌肤的任何部位进行接触，达到无死角的按摩效果。

为增强对按摩套10以及睫毛烫卷轴b的保护效果，避免睫毛器在闲置时外部杂物杂质污染睫毛器，本实施例的睫毛器还包括一套装于操作握柄壳a的尾端部以用于盖合振动按摩器c的第一护套d和一与操作握柄壳a的首端部套接为一体一用于盖合睫毛烫卷轴b的第二护套e。

为增强护套套接于操作握柄壳a上后的牢固性，在第一护套d的内壁上和第二护套e的内壁上均设置有若干个防脱凹槽(图中未标注)，相应地在操作握柄壳a的外壁上形成有对位嵌合于防脱凹槽内的防脱凸起12。

另外，为增强对护套抽拔及套装的便利性，在第一护套d的外壁上和第二护套e的外壁上均设置有防滑垫f。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
