一种高尔夫球包托运支架的制作方法

本实用新型涉及一种支架，具体涉及一种高尔夫球包托运支架。

背景技术：

现有技术通过查询了美国有关专利，专利号：5738208、6029813、6273251，所列专利都是单一的高尔夫球包托运支架。高尔夫球包托运支架是一种球杆保护装置，球手去异地打球需要搭乘飞机，高尔夫球包就必须托运。在托运过程中球包中较长的木杆在运输过程中容易磕碰或者折断，高尔夫托运支架的作用是放置在高尔夫球包中，通过调节支架的长度来得到最佳的球杆保护方案。但是高尔夫球包托运支架较重，且在打球的过程中没有其他用途，实用性比较差，还占用球包的空间。

技术实现要素：

本实用新型提供一种高尔夫球包托运支架，解决了高尔夫球手去异地打球时要额外携带高尔夫球包托运支架的问题。高尔夫球包托运支架较重，且在打球的过程中没有其他用途，实用性比较差，还占用球包的空间。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种高尔夫球包托运支架，包括二号高尔夫雨伞，所述二号高尔夫雨伞的二号握把处连接一号伞形支架，所述一号伞形支架的一号伞柄处设置有连接环，所述连接环上设有卡口，一号伞形支架通过连接环与二号高尔夫雨伞活动连接，所述一号伞形支架的一号伞柄为伸缩杆，且所述一号伞柄上设有若干个活动钢珠用于调节长短。

作为本实用新型的一种优选技术方案，所述一号伞形支架和二号高尔夫雨伞上分别设有一号伞面和二号伞面。

作为本实用新型的一种优选技术方案，所述一号伞形支架的一号伞面的宽度小于二号高尔夫雨伞的二号伞面。

本实用新型所达到的有益效果是：将高尔夫球包中普通的高尔夫雨伞通过增加伞形支架，转变为一个高尔夫球包托运支架，并随时转换实用用途，一号伞形支架还可在下雨时作为球杆的雨伞，可以有效地防止雨水进入球包，能够一伞多用，增加了该支架的实用性。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型一种高尔夫球包托运支架的整体结构图；

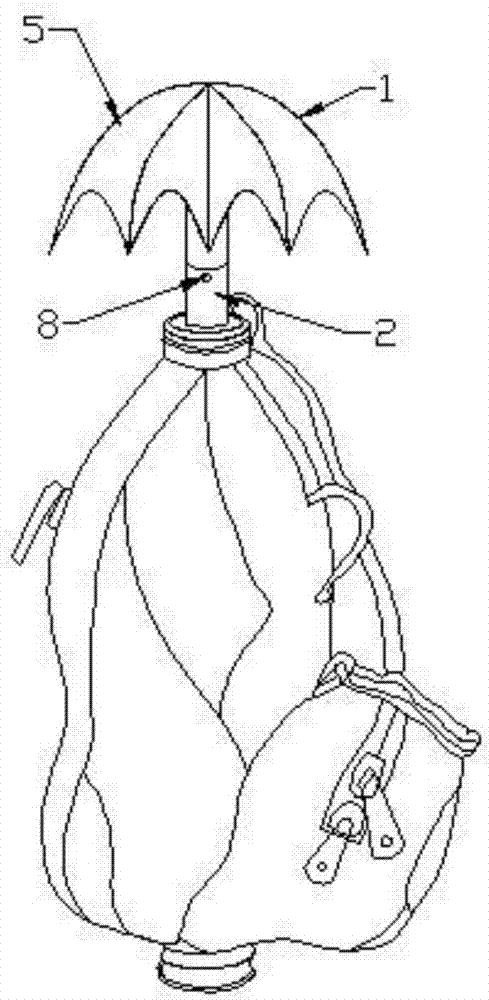

图2是本实用新型一种高尔夫球包托运支架的球包结构图；

图中：1、一号伞形支架；2、一号伞柄；3、连接环；4、二号握把；5、一号伞面；6、二号高尔夫雨伞；7、二号伞面；8、活动钢珠；9、卡口。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-2所示，本实用新型一种高尔夫球包托运支架，包括二号高尔夫雨伞(6)，二号高尔夫雨伞(6)的二号握把(4)处连接一号伞形支架(1)，一号伞形支架(1)的一号伞柄(2)处设置有连接环(3)，连接环(3)上设有卡口(9)，一号伞形支架(1)通过连接环(3)与二号高尔夫雨伞(6)活动连接，一号伞形支架(1)的一号伞柄(2)为伸缩杆，且一号伞柄(2)上设有若干个活动钢珠(8)。

一号伞形支架(1)和二号高尔夫雨伞(6)上分别设有一号伞面(5)和二号伞面(7)，一号伞面(5)和二号伞面7的设置，便于通过将一号伞面(5)打开，使一号伞面(5)作为高尔夫球杆的保护装置，二号伞面(7)闭合，使二号高尔夫雨伞(6)作为支架。

一号伞形支架(1)的一号伞面(5)的宽度小于二号高尔夫雨伞(6)的二号伞面(7)，便于使一号伞面(5)支撑起来后使所有的高尔夫球杆在一号伞面(5)的保护中。通过活动钢珠(8)调节伞柄的长度，使高尔夫球包帽的拉链可以正常闭合。

具体使用，当高尔夫球手在机场托运球包时，先将二号高尔夫雨伞(6)通过卡口(9)固定在一号伞形支架(1)伞柄的连接环(3)上，将一号伞形支架(1)的一号伞面(5)打开，作为高尔夫球杆的保护支撑架，闭合的二号高尔夫雨伞(6)作为支撑底座放入高尔夫球包中。通过一号伞形支架(1)伞柄(2)上的活动钢珠(8)调整可伸缩伞柄的长度，使所有的高尔夫球杆在一号伞面(5)的保护中，并且使高尔夫球包帽的拉链可以正常闭合；当下雨时，还可以通过一号伞形支架(1)打开一号伞面(5)为高尔夫球杆挡雨。

该种高尔夫球包托运支架将高尔夫球包中普通的高尔夫雨伞通过增加一柄伞形支架，转变为一个高尔夫球包托运支架，并随时转换实用用途，一号伞形支架(1)还可在打球时作为球杆的雨伞，可以有效地防止雨水进入球包，能够一伞多用，增加了该托运支架的实用性。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
