眼线笔的制作方法

本实用新型涉及化妆工具，特别是涉及一种眼线笔。

背景技术：

目前，化妆品作为女性的日常用品，例如，眼线笔，眼线笔是女性使用的的最多的化妆品之一，眼线笔主要是画在人的眼睛的睫毛根部，使得眼睛看起来更加乌黑有神。

一般的，眼线笔分为铅笔型和自动铅笔型两种，铅笔型的眼线笔在使用的时候到一定的时间需要削笔头才能继续使用，铅笔型的眼线笔使用起来较麻烦，现在自动铅笔型的眼线笔使用较普遍，现有的自动铅笔型的眼线笔一般是在眼线笔的笔筒内灌入眼线液，在使用的时候笔筒内的眼线液会随着笔头的笔尖不断运动而流出我们所需要用的量。

然而，现有的自动铅笔型的眼线笔在运输途中或者笔杆倒立放置时，眼线液会漏出来，由于眼线液一般都是深颜色的液体，漏出来的眼线液不但会弄脏包装或者化妆包或者化妆台等，进而也造成浪费，提高了成本。

技术实现要素：

基于此，有必要提供一种能够有效防止在运输途中或者笔杆倒立放置时出现滴漏现象的眼线笔。

一种眼线笔，包括：

眼线笔本体，所述眼线笔本体包括笔杆和出液笔头，所述出液笔头与所述笔杆连接；及

眼线笔盖，所述眼线笔盖包括外盖、内盖、吸水棉及密封内塞，所述内盖嵌置于所述外盖内，且所述内盖的外侧壁与所述外盖的内侧壁接触，所述吸水棉和所述密封内塞由内向外顺序设置于所述内盖内，且所述密封内塞卡合在所述内盖的内侧壁上，所述密封内塞设置有一凹槽，所述凹槽的底部开设有一通孔，所述通孔与所述凹槽连通，所述出液笔头卡合于所述凹槽及所述通孔，且所述出液笔头远离所述笔杆的一端与所述吸水棉接触。

在其中一个实施例中，所述出液笔头远离所述笔杆的一端开设有出液孔，且所述出液孔与所述吸水棉接触。

在其中一个实施例中，所述凹槽的宽度由靠近所述吸水棉的一端向远离所述吸水棉的一端逐渐变大。

在其中一个实施例中，所述出液笔头包括有棉芯及芯套，所述棉芯设置于所述芯套内，且所述棉芯部分露置于所述芯套外。

在其中一个实施例中，所述芯套与所述笔杆一体成型。

在其中一个实施例中，所述棉芯穿设所述凹槽及所述通孔，所述棉芯且与所述吸水棉接触。

在其中一个实施例中，所述外盖具有中空圆柱形结构。

在其中一个实施例中，所述内盖的长度小于所述外盖的长度，且所述内盖的横截面为圆形。

在其中一个实施例中，所述笔杆包括按压部、笔杆壳、液体容置腔、导流管及节流阀，所述按压部设置于所述笔杆壳的一端，且所述按压部远离所述出液笔头；

所述液体容置腔及所述导流管顺序容置于所述笔杆壳内，且所述液体容置腔靠近所述按压部设置，所述节流阀设置于所述导流管外，所述节流阀的长度小于所述导流管，且所述导流管的外侧壁与所述节流阀接触。

在其中一个实施例中，所述笔杆壳具有中空圆柱形结构。

上述眼线笔通过设置吸水棉和密封内塞，且密封内塞设置有一凹槽，凹槽的底部开设有一通孔，通孔与凹槽连通，出液笔头卡合于凹槽及通孔，即，出液笔头的外侧壁与凹槽及通孔的外侧壁接触，使得出液笔头卡在凹槽及通孔内，进而凹槽及通孔对出液笔头起压制作用，能够进一步防止在运输途中或者笔杆倒立放置时，眼线液从眼线笔本体内溢出来，且出液笔头远离笔杆的一端与吸水棉接触，吸水棉对出液笔头溢出来的少部分眼线液起吸收的作用，能够进一步防止在运输途中或者笔杆倒立放置时，眼线液从眼线笔本体内溢出来。

附图说明

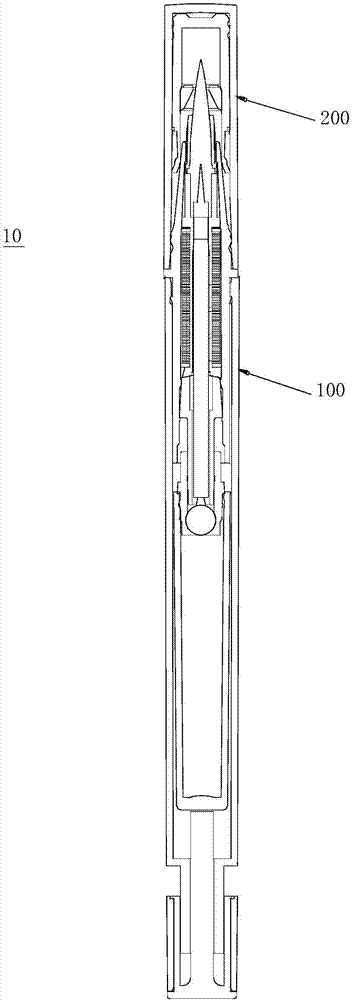

图1为本实用新型一实施方式的眼线笔的结构示意图；

图2为本实用新型一实施方式的眼线笔本体的结构示意图；

图3为本实用新型一实施方式的眼线笔盖的结构示意图；

图4为本实用新型一实施方式的密封内塞的结构示意图。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳实施方式。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施方式。相反地，提供这些实施方式的目的是使对本实用新型的公开内容理解的更加透彻全面。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施方式的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

例如，一种眼线笔，包括眼线笔本体及眼线笔盖，所述眼线笔本体包括笔杆和出液笔头，所述出液笔头与所述笔杆连接；所述眼线笔盖包括外盖、内盖、吸水棉及密封内塞，所述内盖嵌置于所述外盖内，且所述内盖的外侧壁与所述外盖的内侧壁接触，所述吸水棉和所述密封内塞由内向外顺序设置于所述内盖内，且所述密封内塞卡合在所述内盖的内侧壁上，所述密封内塞设置有一凹槽，所述凹槽的底部开设有一通孔，所述通孔与所述凹槽连通，所述出液笔头卡合于所述凹槽及所述通孔，且所述出液笔头远离所述笔杆的一端与所述吸水棉接触。

为了对上述眼线笔改善结构进行进一步说明，又一个例子是，请参阅图1，眼线笔10包括：眼线笔本体100及眼线笔盖200，眼线笔盖200盖在眼线笔本体100的一端，眼线笔盖200对眼线笔本体100起保护作用，进一步防止眼线笔本体100内的眼线液漏出来，例如，眼线笔盖200的外侧壁设置有网状细螺纹，所述网状细螺纹有助于眼线笔盖200在打开或者盖上时，增加手指与眼线笔盖200的静摩擦，使得眼线笔盖200能够更容易打开或者盖在眼线笔本体100上。

请参阅图2，眼线笔本体100包括笔杆110和出液笔头120，出液笔头120与笔杆110连接，例如，出液笔头120与笔杆110一体成型，笔杆110内容置有眼线液，眼线液从笔杆110的一端，即出液笔头120流出眼线液，出液笔头120与眼睛的睫毛根部接触，出液笔头120在眼睛的睫毛根部从靠近鼻梁的眼角开始往远离鼻梁的另一眼角划线，进而在眼睛的睫毛根部画出乌黑的眼线，使得眼睛显得更加乌黑有神。

请参阅图3，眼线笔盖200包括外盖210、内盖220、吸水棉230及密封内塞240，内盖220嵌置于外盖210内，且内盖220的外侧壁与外盖210的内侧壁接触，即，请一并参阅图1，内盖220卡在外盖210的里面，进而使内盖220不易从外盖210内脱落下来，使得眼线笔盖200能够更加稳固的盖在出液笔头120上。

一实施例中，所述外盖具有中空圆柱形结构，当然，所述外盖也可以是中空正方体或者中空椭圆体结构，所述外盖的结构本领域普通技术人员根据实际需要可以进行灵活的选择；又如，所述内盖的长度小于所述外盖的长度，这样，所述外盖对所述内盖能起到保护作用，且所述内盖的横截面为圆形。

请一并参阅图1及图3，吸水棉230和密封内塞240由内向外顺序设置于内盖220内，且密封内塞240卡合在内盖220的内侧壁上，需要说明的是，吸水棉230对出液笔头120溢出来的少部分眼线液有吸收的作用，请一并参阅图4，密封内塞240设置有一凹槽241，凹槽241的底部开设有一通孔2411，通孔2411与凹槽241连通，出液笔头120卡合于凹槽241及通孔2411，即，出液笔头120的外侧壁与凹槽241及通孔的外侧壁接触，使得出液笔头120卡在凹槽241及通孔2411内，进而凹槽241及通孔2411对出液笔头120起压制作用，能够进一步防止在运输途中或者笔杆倒立放置时，眼线液从眼线笔本体100内溢出来，且出液笔头120远离笔杆110的一端与吸水棉230接触，吸水棉230对出液笔头120溢出来的少部分眼线液起吸收的作用，能够进一步防止在运输途中或者笔杆倒立放置时，眼线液从眼线笔本体100内溢出来。

一个实施例中，所述出液笔头远离所述笔杆的一端开设有出液孔，且所述出液孔与所述吸水棉接触；又如，所述凹槽的宽度由靠近所述吸水棉的一端向远离所述吸水棉的一端逐渐变大，这样，所述凹槽能够与所述出液笔头卡合的更加稳固，使的眼线液更难从所述出液笔头内溢出来，更能够进一步防止在运输途中或者笔杆倒立放置时，眼线液从眼线笔本体内溢出来。

一个实施例中，所述出液笔头包括有棉芯及芯套，所述棉芯设置于所述芯套内，且所述棉芯部分露置于所述芯套外，这样，由于棉芯质地柔软，当所述出液笔头接触人的眼睛的睫毛根部的时候，眼线液则顺着棉芯渗出来，眼线液顺着棉芯涂抹在眼睛的睫毛根部，使得眼部的体验更加舒适，而不至于划伤眼部肌肤，又如，所述芯套与所述笔杆一体成型，又如，所述棉芯穿设所述凹槽及所述通孔，所述棉芯且与所述吸水棉接触。

一个实施例中，所述笔杆包括按压部、笔杆壳、液体容置腔、导流管及节流阀，所述按压部设置于所述笔杆壳的一端，且所述按压部远离所述出液笔头；所述液体容置腔及所述导流管顺序容置于所述笔杆壳内，且所述液体容置腔靠近所述按压部设置，所述节流阀设置于所述导流管外，所述节流阀的长度小于所述导流管，且所述导流管的外侧壁与所述节流阀接触；又如，所述笔杆壳具有中空圆柱形结构。

上述眼线笔10通过设置吸水棉230和密封内塞240，且密封内塞240设置有一凹槽241，凹槽241的底部开设有一通孔2411，通孔2411与凹槽241连通，出液笔头120卡合于凹槽241及通孔2411，即，出液笔头120的外侧壁与凹槽241及通孔的外侧壁接触，使得出液笔头120卡在凹槽241及通孔2411内，进而凹槽241及通孔2411对出液笔头120起压制作用，能够进一步防止在运输途中或者笔杆倒立放置时，眼线液从眼线笔本体100内溢出来，且出液笔头120远离笔杆110的一端与吸水棉230接触，吸水棉230对出液笔头120溢出来的少部分眼线液起吸收的作用，能够进一步防止在运输途中或者笔杆倒立放置时，眼线液从眼线笔本体100内溢出来。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
