一种电吹风当中的温度指示模块的制作方法

本实用新型涉及头发护理设备领域，具体是涉及一种电吹风当中的温度指示模块。

背景技术：

电吹风主要用于头发的干燥和整形，但也可供实验室、理疗室及工业生产、美工等方面作局部干燥、加热和理疗之用。根据它所使用的电动机类型，可分为交流串激式、交流罩极式和直流永磁式。串激式电吹风的优点是启动转矩大，转速高，适合制造大功率的电吹风；缺点是噪音大，换向器对电信设备有一定的干扰。罩极式式电吹风的优点是噪音小，寿命长，对电信设备不会造成干扰；缺点是转速低，启动性能差，重量大。永磁式电吹风的优点是重量轻，转速高，制造工艺简单，造价低，物美价廉。

电吹风的种类虽然很多，但是结构大同小异，都是由壳体、手柄、电动机、风叶、电热元件、挡风板、开关、电源线等组成。

此外现有的电吹风结构上设计的比较呆板，使用起来不够方便、人性化，难以吸引消费者的注意力。

技术实现要素：

(一)要解决的技术问题

针对现有技术存在的不足，本实用新型提供一种结构新颖的电吹风当中的温度指示模块。

(二)技术方案

为达到上述目的，本实用新型提供了一种电吹风当中的温度指示模块，包括前壳体、后壳体和发热筒，所述前壳体与后壳体相连，所述发热筒安装在所述后壳体内，所述后壳体的材质为具有透明性能的塑料，所述发热筒包括电热丝、铝筒体和耐高温塑料筒体和变色塑料筒体，所述电热丝有多条，所述多条电热丝沿轴向均匀排布在所述铝筒体内，所述铝筒体、耐高温塑料筒体和变色塑料筒体依次套接，所述变色塑料筒体的材质为透明或半透明的塑料，所述变色塑料筒体内设有感温变色粉。

进一步，所述变色塑料筒体中透明或半透明的塑料与所述感温变色粉通过注塑混合为一体。

进一步，所述感温变色粉的颜色转变温度为50-80°。

进一步，所述耐高温塑料筒体的颜色为白色。

进一步，还包括连接环和后滤网，所述连接环和后滤网依次安装在所述后壳体的后端。

另一方面，所述感温变色粉包括第一颜色转变温度和第二颜色转变温度，所述第一颜色转变温度为50-65°，所述第二颜色转变温度为65-80°

另一方面，所述变色塑料筒体包括第一变色部和第二变色部，所述第一变色部内设有第一感温变色粉，所述第二变色部内设有第二感温变色粉，所述第一感温变色粉和第二第感温变色粉的变色温度不同。

(三)有益效果

本实用新型电吹风当中的温度指示模块美观时尚，在使用的过程中发热筒体会变色，方便使用者使用和观察并且变色塑料筒体与电热丝近距离相接，变色敏感度高，真个视觉效果奇幻。

附图说明

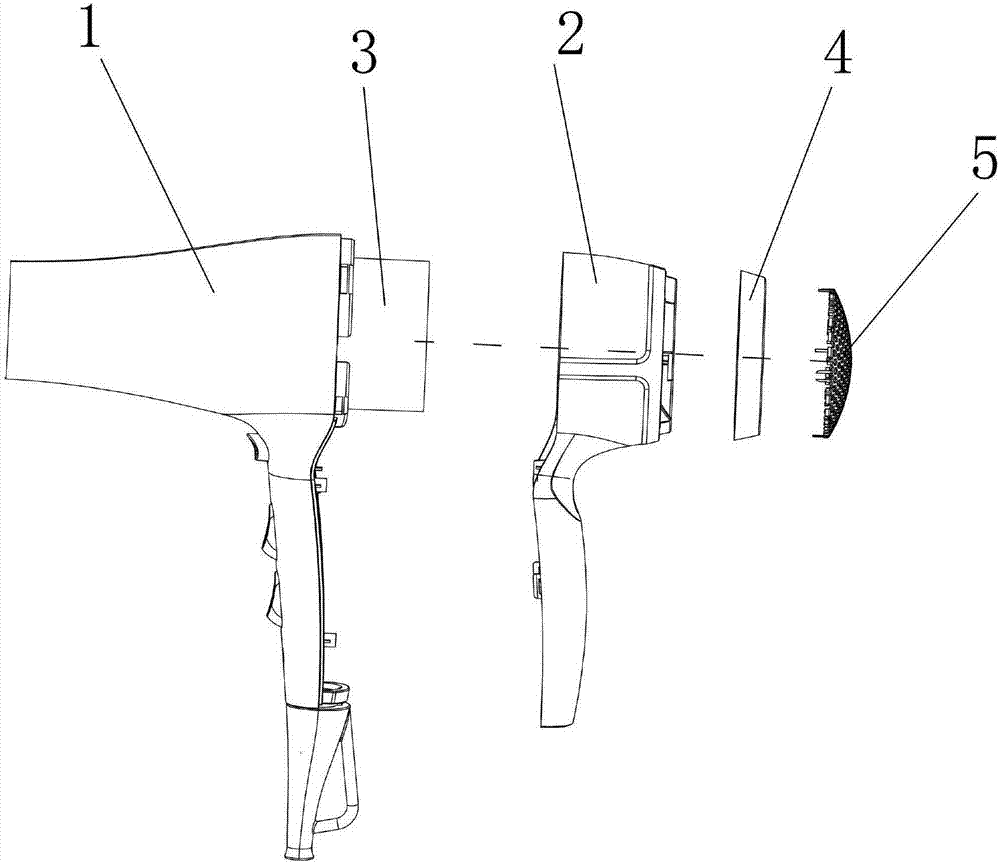

图1为本实用新型实施例1电吹风当中的温度指示模块一个方向的结构示意图；

图2为本实用新型实施例1电吹风当中的温度指示模块另一个方向的结构示意图；

图3为本实用新型实施例1电吹风当中的温度指示模块中发热筒体的结构示意图；

图4为本实用新型实施例3电吹风当中的温度指示模块中发热筒体的结构示意图。

其中，1为前壳体，2为后壳体，3为发热筒，4为连接环，5为后滤网，6为电热丝，7为铝筒体，7为耐高温塑料筒体，8为变色塑料筒体，9为变色塑料筒体，10为第一变色部，11为第二变色部。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

实施例1

本实用新型的一种电吹风当中的温度指示模块的结构如图1、图2和图3所示，包括前壳体1、后壳体2和发热筒3，所述前壳体1与后壳体2相连，所述发热筒3安装在所述后壳体2内，所述后壳体2的材质为具有透明性能的塑料，所述发热筒3包括电热丝6、铝筒体7和耐高温塑料筒体8和变色塑料筒体9，所述电热丝6有多条，所述多条电热丝6沿轴向均匀排布在所述铝筒体7内，所述铝筒体7、耐高温塑料筒体8和变色塑料筒体9依次套接，所述变色塑料筒体9的材质为透明或半透明的塑料，所述变色塑料筒体9内设有感温变色粉。

在本实施例中，所述变色塑料筒体9中透明或半透明的塑料与所述感温变色粉通过注塑混合为一体。

在本实施例中，所述感温变色粉的颜色转变温度为50-70°。

在本实施例中，所述耐高温塑料筒体8的颜色为白色。

在本实施例中，还包括连接环4和后滤网5，所述连接环4和后滤网5依次安装在所述后壳体2的后端。

实施例2

本实施例中电吹风当中的温度指示模块的结构与实施例1基本相同，其区别点在于，所述感温变色粉包括第一颜色转变温度和第二颜色转变温度，所述第一颜色转变温度为50-65°，所述第二颜色转变温度为65-80°

实施例3

图4是实施例电吹风当中的温度指示模块中变色塑料筒体的结构示意图。在本实施例中电吹风当中的温度指示模块的结构与实施例1基本相同，其区别点在于，所述变色塑料筒体9包括第一变色部10和第二变色部11，所述第一变色部10内设有第一感温变色粉，所述第二变色部11内设有第二感温变色粉，所述第一感温变色粉和第二第感温变色粉的变色温度不同。

本实用新型的有益效果：美观时尚，在使用的过程中发热筒体会变色，方便使用者使用和观察并且变色塑料筒体与电热丝近距离相接，变色敏感度高，真个视觉效果奇幻。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
