一种半面罩的制作方法

本实用新型涉属于安全防护领域，具体涉及一种半面罩。

背景技术：

面罩是一种过滤式个人呼吸器官防护器材，能有效地保护佩戴人员免受毒剂的伤害；也是个人特种劳动保护用品、单兵防护用品，是戴在头上，用来保护人的呼吸器官，防止毒气、粉尘、细菌等有毒物质伤害的个人防护器材。它被广泛应用于石油、化工、矿山、冶金、军事、消防、抢险救灾、卫生防疫和科技 =环保等领域。全面罩主要由口鼻罩、呼吸阀和系带等组成。使用者在佩戴上现有的面罩后如果继续佩戴防护眼镜，容易导致防护眼镜的脱落，存在着安全隐患。

技术实现要素：

本实用新型目的是为了克服现有技术的不足而提供一种半面罩。

为达到上述目的，本实用新型采用的技术方案是：一种半面罩，它包括：

罩组件，所述罩组件包括罩本体、形成在所述罩本体外表面上的滤盒安装孔、安装在所述罩本体外表面上的呼吸阀以及固定在所述罩本体四周的多个卡扣；

第一带组件，所述第一带组件系在所述卡扣上，它包括戴在人体头部的第一系带、端部与所述第一系带端部相连接的第二系带、设置在所述第二系带上的柔性片以及一端固定在所述柔性片上且另一端向下延伸的挡片；

第二带组件，所述第二带组件系在所述卡扣上，它用于戴在人体颈部。

优化地，所述第二带组件包括一端系在所述卡扣上的第三系带、安装在所述第三系带另一端的搭扣、一端系在所述卡扣上的第四系带以及安装在所述第四系带另一端且与所述搭扣相配合的卡爪。

进一步地，所述搭扣中部形成通孔，所述卡爪上形成可插入所述通孔内的凸片。

由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型半面罩，通过采用特定结构的第一带组件与罩组件和第二带组件，这样在使用时可以将眼罩带插入挡片与柔性片之间形成的缝隙中，从将其进行固定而不会从人体的头部脱落。

附图说明

附图1为本实用新型半面罩的结构示意图；

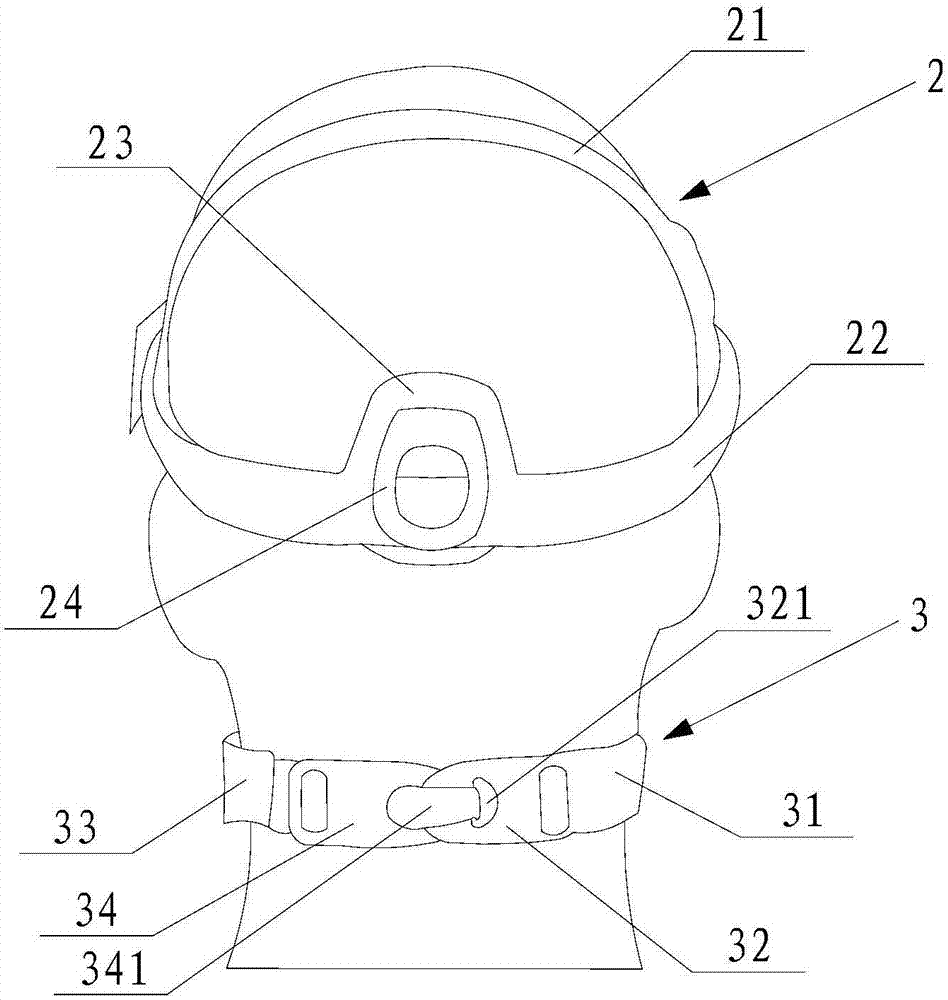

附图2为附图1的使用状态图。

具体实施方式

下面结合附图所示的实施例对本实用新型作进一步描述。

以下关于方向的定义中，均是将半面罩佩戴在人体面部而使用者观察到的方向予以定义的。

如图1和图2所示的半面罩，它主要包括罩组件1、第一带组件2和第二带组件3。

其中，罩组件1包括罩本体1、形成在罩本体1外表面（远离人体的表面）上的滤盒安装孔12、安装在罩本体1外表面上的呼吸阀13以及固定在罩本体1四周（即罩本体1的边缘处）的多个卡扣14；卡扣14的数量是根据带组件的需要确定的。第一带组件2的端部系在两个对称的卡扣14上，它包括戴在人体头部（头的上部）的第一系带21、端部与第一系带21端部相连接的第二系带22（第二系带位于使用者头的中部，它是可以伸缩的）、设置在第二系带22上的柔性片23（柔性片23可以是可移动地安装在第二系带22上）以及一端固定在柔性片23上且另一端向下延伸的挡片24；挡片24与柔性片23之间形成用于容纳眼罩带的缝隙。第二带组件3也系在另两个对称的第一卡扣14上，它用于戴在人体颈部。

在本实施例中，第二带组件3包括一端系在卡扣14上的第三系带31、安装在第三系带31另一端的搭扣32、一端系在卡扣14上的第四系带33以及安装在第四系带33另一端且与搭扣32相配合的卡爪34。搭扣32中部形成通孔321，卡爪34上形成可插入通孔321内的凸片341。

上述实施例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保化范围。凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保化范围之内。
