一种可调节式自行车头盔的制作方法

本实用新型涉及自行车头盔技术领域，具体为一种可调节式自行车头盔。

背景技术：

自行车头盔时人们在骑行时防止出现事故摔伤头部的保护设备，一般的自行车头盔结构比较简单，在使用时会因为头盔的尺寸大小是固定的，不能适合所有人使用，还需要每个人都购买自己合适的头盔，这样不但浪费资金，还浪费材料，而且使用起来不是很方便。

技术实现要素：

本实用新型的目的在于提供一种可调节式自行车头盔，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可调节式自行车头盔，包括头盔外壳，所述头盔外壳的侧壁上开设有开口，所述头盔外壳的底端两侧之间固定连接有固定带，所述头盔外壳的两侧内壁固定安装有固定螺母，所述固定螺母的侧表面转动连接有螺纹杆，所述螺纹杆贯穿头盔外壳的侧壁，所述螺纹杆的一端固定连接有转钮，所述螺纹杆的另一端固定连接有第一海绵块，所述固定海绵块和头盔外壳的内壁活动连接，所述头盔外壳的内壁后端固定连接有弹簧的一端，所述弹簧的另一端固定连接有第二海绵块，所述头盔外壳的内壁固定套接有泡沫板。

优选的，所述螺纹杆、转钮、固定螺母和第一海绵块均为两个，且螺纹杆、转钮、固定螺母和第一海绵块以头盔外壳的中心对称。

优选的，所述螺纹杆和固定螺母的外表面均设有防锈层。

与现有技术相比，本实用新型的有益效果是：本实用新型在使用时可以通过对第一海绵块的调节和第二海绵块后端的弹簧，不但可以减震，还可以调节大小以适用于不同人们的头部，这样不但可以节省钱财还可以节省资金，而且使用起来比较方便。

附图说明

图1为本实用新型结构示意图；

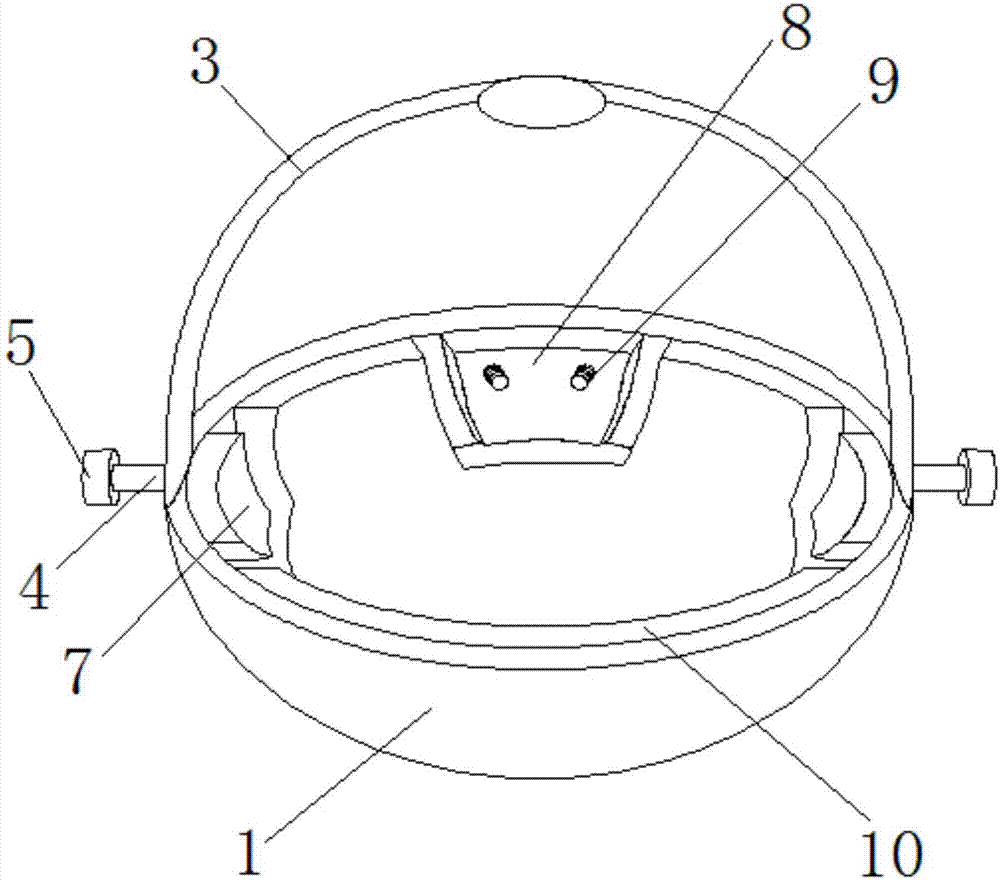

图2为本实用新型倒置的结构示意图。

图中：1头盔外壳、2开口、3固定带、4螺纹杆、5转钮、6固定螺母、7第一海绵块、8第二海绵块、9弹簧、10泡沫板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种可调节式自行车头盔，包括头盔外壳1，所述头盔外壳1的侧壁上开设有开口2，所述头盔外壳1的底端两侧之间固定连接有固定带3，所述头盔外壳1的两侧内壁固定安装有固定螺母6，所述固定螺母6的侧表面转动连接有螺纹杆4，所述螺纹杆4贯穿头盔外壳1的侧壁，所述螺纹杆4的一端固定连接有转钮5，所述螺纹杆4的另一端固定连接有第一海绵块7，所述固定海绵块7和头盔外壳1的内壁活动连接，所述头盔外壳1的内壁后端固定连接有弹簧9的一端，所述弹簧9的另一端固定连接有第二海绵块8，所述头盔外壳1的内壁固定套接有泡沫板10。

为了实现在使用头盔时两侧均可以调节，使头盔戴的比较正，所述螺纹杆4、转钮5、固定螺母6和第一海绵块7均为两个，且螺纹杆4、转钮5、固定螺母6和第一海绵块7以头盔外壳1的中心对称。

为了实现防止螺纹杆4和固定螺母6在户外长期使用时表面生锈，影响正常调节，所述螺纹杆4和固定螺母6的外表面均设有防锈层。

工作原理：本实用新型在使用时，先将头盔外壳1戴在人们的头部，让头部和泡沫板10接触，人们会感知头盔的大小是否合适，如果合适即可，如果不合适可以通过转动转钮5，转钮5转动会带动螺纹杆4转动，螺纹杆4在固定螺母6内转动，由于固定螺母6位置不变，这样可以时螺纹杆4向内移动或者向外移动，从而调节该头盔的大小尺寸，当然后端的第二海绵块8通过其后表面设置的弹簧9可以被压缩，从而亦可以根据人们头部的大小而改变尺寸，同时也可以起到减震的作用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
