一种太阳能充电帽子的制作方法

本实用新型涉及生活用品技术领域，具体涉及一种太阳能充电帽子。

背景技术：

日常生活中人们喜欢用帽子来装饰自己，尤其是在夏天，具有遮阳纳凉的功能又能够显示自我个性。特别是在日常郊游时，帽子成为了一种常备用品。然而现有的帽子功能比较单一，一般只具有遮阳功能。智能手机、数码相机等电器成为了人们的必需品，人们在游玩过程中，智能手机、数码相机会时常出现没电的情况，会大大影响游玩的兴致，随着太阳能的广泛利用，设计一种利用太阳能充电功能的帽子是非常必要的。

技术实现要素：

本实用新型的目的就是为了解决上述技术问题，而提供一种太阳能充电帽子。

本实用新型包括帽体和帽檐，还有太阳能充电模块和多媒体模块，所述太阳能充电模块包括太阳能光伏板、光伏控制器和储电器，所述帽檐的顶面上设有光伏板安装槽，底面上设有储电器安装槽、音响安装槽、USB安装槽和充电线存放槽，所述太阳能光伏板固定安装在帽檐的光伏板安装槽处，所述储电器固定安装在帽檐的储电器安装槽处，太阳能光伏板通过光伏控制器与储电器的进电端电连接，所述多媒体模块包括一对音响和USB数据接口，所述一对音响分别固定安装在帽檐底面上的音响安装槽处，并与储电器电连接，所述USB数据接口固定安装在帽檐的USB安装槽处，并与一对音响通信连接。

还有充电线存放槽盖板，所述充电线存放槽盖板通过合页活动安装在充电线存放槽处，并通过卡扣卡紧。

所述储电器设有USB充电口和V插口。

所述一对音响分别是无线蓝牙音响。

还有LED灯板，所述LED灯板固定安装在帽檐的底面上，并与储电器电连接。

本实用新型具有以下优点：本实用新型提供一种太阳能充电帽子，结构设计合理，转换太阳能并存储，能够方便户外活动时为各种电器充电，还具有音乐播放及照明功能，具有很好的实用及推广价值。

附图说明

图1是本实用新型结构示意图。

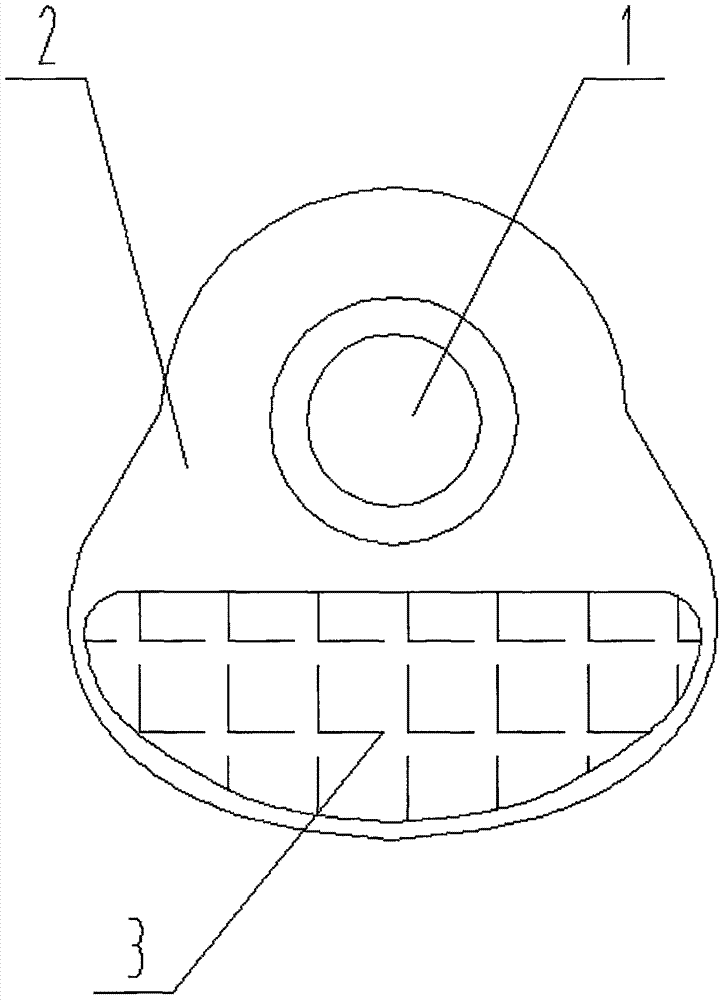

图2是图1的俯视结构示意图。

图3是本实用新型电气原理示意图。

图中：1、帽体；2、帽檐；3、太阳能光伏板；4、光伏控制器；5、储电器；6、一对音响；7、USB数据接口；8、充电线存放槽盖板；9、LED灯板。

具体实施方式

下面结合附图对本实用新型做进一步说明。

如图1、2、3所示，本实用新型包括帽体1和帽檐2，还有太阳能充电模块和多媒体模块，所述太阳能充电模块包括太阳能光伏板3、光伏控制器4和储电器5，所述帽檐2的顶面上设有光伏板安装槽，底面上设有储电器安装槽、音响安装槽、USB安装槽和充电线存放槽，所述太阳能光伏板3固定安装在帽檐2的光伏板安装槽处，所述储电器5固定安装在帽檐2的储电器安装槽处，太阳能光伏板3通过光伏控制器4与储电器5的进电端电连接，所述多媒体模块包括一对音响6和USB数据接口7，所述一对音响6分别固定安装在帽檐2底面上的音响安装槽处，并与储电器5电连接，所述USB数据接口7固定安装在帽檐2的USB安装槽处，并与一对音响6通信连接。

还有充电线存放槽盖板8，所述充电线存放槽盖板8通过合页活动安装在充电线存放槽处，并通过卡扣卡紧。

所述储电器5设有USB充电口5-1和220V插口5-2。

所述一对音响6分别是无线蓝牙音响。

还有LED灯板9，所述LED灯板9固定安装在帽檐2的底面上，并与储电器5电连接。

工作方式及原理：工作时，使用者将帽子戴在头顶，帽檐2顶面上的太阳能光伏板3吸收太阳能，并转化为电能，通过光伏控制器4转化后存储在储电器5的电池，当需要充电时，打开充电线存放槽盖板8拿出充电线，插在储电器5上的USB充电口5-1或220V插口5-2进行充电，储电器5为多媒体模块供电，需要听音乐时可以打开一对音响6播放音乐，需要照明时，打开LED灯板9即可。

以上实施方式仅用于说明本实用新型，而并非对本实用新型的限制，有关技术领域的普通技术人员，在不脱离本实用新型的精神和范围的情况下，还可以做出各种变化和变型，因此所有等同的技术方案也属于本实用新型的范畴，本实用新型的专利保护范围应由权利要求限定。
