腰带扣及腰带的制作方法

本实用新型涉及腰带制造领域，尤其是涉及一种腰带扣及腰带。

背景技术：

腰带是人们的日常生活用品，腰带在使用过程中，通过腰带扣调节腰带松紧，使腰带发挥作用，由于有时腰带扣需要露在外面，所以也是一种装饰品。

腰带扣作为一种衣服的配饰，不仅能与腰带配合对衣服起到收腰作用，还能起到美观、装饰的作用，因此腰带扣对于腰带的使用具有关键的作用，腰带扣使用舒适、方便对于腰带的推广应用具有重要的意义。

目前，由于现有技术中的腰带扣在使用时，腰带扣会与皮肤接触，使皮肤产生的冰凉不适感，甚至引起皮肤疾病。

技术实现要素：

本实用新型的目的在于提供腰带扣及腰带，以避免使用者产生不适，提高腰带扣的实用性和可靠性。

为实现上述目的，本实用新型提供以下技术方案：

本实用新型提供的腰带扣，包括壳体，所述壳体的表面上形成有开口，所述壳体上转动设置有旋转体；

所述壳体在所述壳体的相对的两侧向所述壳体的朝向带体的方向形成有延伸部，在使用状态下，所述延伸部的端面由所述带体的固定端隔离；

位于所述壳体两侧的所述延伸部之间设置有限位板，所述限位板与所述壳体间形成有用于穿过所述带体的通槽；

所述旋转体朝向所述带体的表面上设置有用于固定带体自由端的凸部。

进一步的，在所述壳体与所述旋转体处于扣接状态时，所述旋转体的自由端与所述壳体之间形成有第一缺口。

进一步的，所述旋转体的朝向所述带体的一侧在靠近所述旋转体的自由端的一侧设置有用于使用者手指伸入的第二缺口。

进一步的，所述限位板上设置有安装孔。

进一步的，所述壳体的两端各设置有一个限位板，每个所述限位板与所述壳体之间形成一个通槽。

进一步的，所述限位板的表面低于所述延伸部的端面。

进一步的，所述壳体上在所述开口处设置有用于固定所述旋转体的卡扣。

还提供了一种腰带，包括上述腰带扣，还包括带体，所述带体具有固定端和自由端；

在使用状态下，所述带体的固定端的内侧面朝向人体皮肤，所述带体的自由端穿过所述通槽，并通过所述旋转体上的凸部以固定。

进一步的，所述带体的固定端与所述腰带扣采用螺栓连接，所述螺栓穿过所述限位板的安装孔。

进一步的，所述螺栓的自由端的端面低于所述带体的固定端的内表面。

本实用新型提供的腰带扣，有如下有益效果：

本实用新型提供的腰带扣，带体与腰带扣的限位板连接，使腰带扣在使用时，腰带扣不与使用者的皮肤接触，避免使用者产生冰凉的不适感，也避免了使用者由于腰带扣接触皮肤产生不适而引起的皮肤疾病，提高了腰带扣使用的舒适度和实用性；

另外，腰带扣使用时，带体的固定端与使用者的皮肤接触，带体的自由端穿过通槽与腰带扣的凸部可拆卸连接，当使用者动作幅度较大时，由于腰带扣具有较大的刚性，不易发生形变，且腰带扣不与使用者皮肤接触，削弱了使用者作用在腰带扣与带体的自由端的连接处上的力，大大减小了腰带扣的脱扣现象发生的机率，且由于带体的自由端依次穿过通槽与腰带扣连接，故可以避免腰带脱落的现象发生，提高了腰带扣的实用性和可靠性。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

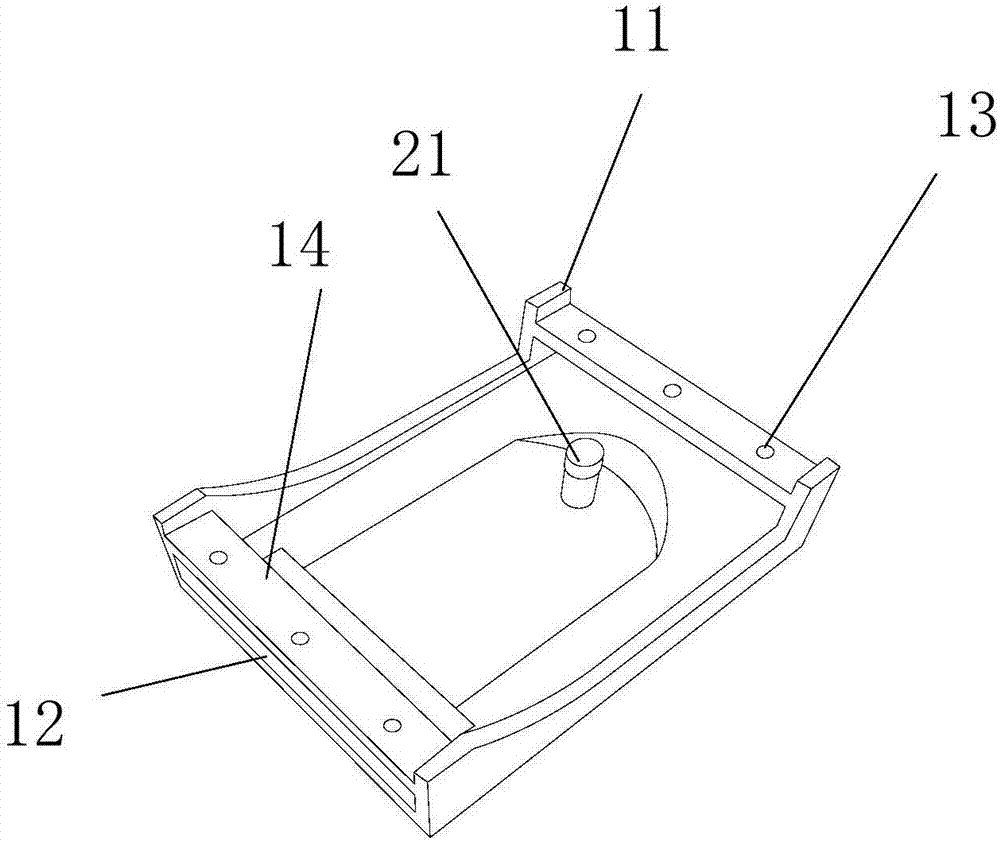

图1为本实用新型实施例提供的腰带扣的俯视结构示意图；

图2为本实用新型实施例提供的腰带扣的仰视结构示意图；

图3为本实用新型实施例提供的腰带的主视结构示意图；

图4为本实用新型实施例提供的腰带的后视结构示意图。

图标：1－壳体；11－延伸部；12－通槽；13－安装孔；14－限位板；15－第一缺口；2－旋转体；21－凸部；22－第二缺口；3－带体。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

以下结合附图对本实用新型的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。

本实用新型提供的腰带扣及腰带，腰带扣与带体3连接，带体3与使用者的皮肤接触，避免了由于腰带扣与使用者直接接触产生的不适感，也避免了由于使用者直接与腰带扣接触产生皮肤疾病的现象，提高了腰带扣使用的舒适度和实用性；

另外，腰带扣使用时，带体3的固定端与使用者的皮肤接触，带体3的自由端依次穿过通槽12与腰带扣的凸部21可拆卸连接，当使用者动作幅度较大时，由于腰带扣具有较大的刚性，不易发生形变，且腰带扣不与使用者皮肤接触，削弱了使用者作用在腰带扣与带体3的自由端的连接处上的力，大大减小了腰带扣的脱扣现象发生的机率，且由于带体3的自由端依次穿过通槽12与腰带扣连接，故可以避免腰带脱落的现象发生，提高了腰带扣的实用性和可靠性。

图1为本实用新型实施例提供的腰带扣的俯视结构示意图；图2为本实用新型实施例提供的腰带扣的仰视结构示意图；图3为本实用新型实施例提供的腰带的主视结构示意图；图4为本实用新型实施例提供的腰带的后视结构示意图。

如图1至图4所示，本实用新型提供的腰带扣，包括壳体1，壳体1的表面上形成有开口，壳体1上转动设置有旋转体2；

壳体1在壳体1的相对的两侧向壳体1的朝向带体3的方向形成有延伸部11，在使用状态下，延伸部11的端面由带体3的固定端隔离；

位于壳体1两侧的延伸部11之间设置有限位板14，限位板14与壳体1间形成有用于穿过带体3的通槽12；

旋转体2朝向带体3的表面上设置有用于固定带体3自由端的凸部21。

本实用新型提供的腰带扣，带体3与腰带扣的限位板14连接，使腰带扣在使用时，腰带扣不与使用者的皮肤接触，避免使用者产生冰凉的不适感，也避免了使用者由于腰带扣接触皮肤产生不适而引起的皮肤疾病，提高了腰带扣使用的舒适度和实用性；

另外，腰带扣使用时，带体3的固定端与使用者的皮肤接触，带体3的自由端穿过通槽12与腰带扣的凸部21可拆卸连接，当使用者动作幅度较大时，由于腰带扣具有较大的刚性，不易发生形变，且腰带扣不与使用者皮肤接触，削弱了使用者作用在腰带扣与带体3的自由端的连接处上的力，大大减小了腰带扣的脱扣现象发生的机率，且由于带体3的自由端依次穿过通槽12与腰带扣连接，腰带扣限制了带体的自由端向垂直于壳体方向运动的自由度，故可以避免腰带脱落的现象发生，提高了腰带扣的实用性和可靠性。

根据壳体1和旋转体2的操作方式，第一缺口15的设置方式存在三个实施例，具体实施方式如下。

实施例一

如图3所示，在壳体1与旋转体2处于扣接状态时，旋转体2的自由端与壳体1之间形成有第一缺口15。当壳体1与旋转体2扣接时，若旋转体2需要向远离带体3的方向转动时，使用者通过第一缺口15对旋转体2进行转动操作，第一缺口15的设置提高了本腰带扣的实用性。

实施例二

旋转体上处设置有形成有第一缺口。当壳体与旋转体扣接时，若旋转体需要向远离带体3的方向转动时，使用者通过第一缺口对旋转体进行转动操作，第一缺口的设置方便了使用者对旋转体进行转动操作，提高了本腰带扣的实用性。

实施例三

壳体上在开口处形成有第一缺口。当壳体与旋转体扣接时，若旋转体需要向远离带体的方向转动时，使用者通过第一缺口对旋转体进行转动操作，第一缺口的设置方便了使用者对旋转体进行转动操作，提高了本腰带扣的实用性。

更进一步地，作为一种具体的可实施方案，旋转体2的朝向带体3的一侧在靠近旋转体2的自由端的一侧设置有用于使用者手指伸入的第二缺口22。在旋转体2与壳体1扣接的状态下，当使用者需要将旋转体2进行转动时，使用者可将手指放于第二缺口22处，对旋转体2进行转动；第二缺口22的设置方便了使用者对旋转体2的操作，使本腰带扣更加方便使用，提高了本腰带扣的实用性。

更进一步地，作为一种具体的可实施方案，限位板14上设置有安装孔13。带体3通过安装孔13与本腰带扣连接，在本实施例中，安装孔13设置为螺纹孔。

更进一步地，作为一种具体的可实施方案，壳体1的两端各设置有一个限位板14，每个限位板14与壳体1之间形成一个通槽12。在本实施例中，壳体1的两端各设置有一个限位板14，每个限位板14与壳体1间形成一个通槽12，分别为第一通槽和第二通槽，带体3的固定端与两个限位板14连接，带体3的自由端依次穿过第一通槽和第二通槽，并与旋转体2上的凸部21可拆卸链接；壳体1上设置两个限位板14和两个通槽12，提高了带体3与腰带扣连接的可靠性和稳定性。

更进一步地，作为一种具体的可实施方案，限位板14的表面低于延伸部11的端面。延伸部11的端面高于限位板14的表面，可以在带体3安装时起到限位的作用，有效地防止带体3在安装过程中发生沿壳体1宽度方向的偏移，提高带体3安装的准确率以及带体3的安装效率；利用本腰带扣上延伸部11中高出限位板14的部分，在带体3的安装过程中，可以避免带体3的安装位置发生偏离，保证带体3安装的效率。

更进一步地，作为一种具体的可实施方案，壳体1上在开口处设置有用于固定旋转体2的卡扣。旋转体2通过转轴与壳体1转动连接，当带体3穿过通槽12时，将旋转体2向远离带体3的方向转动，使带体3的自由端可以顺利的穿过通槽12；根据使用的实际需要，当带体3到达适当位置时，使用者将旋转体2向带体3方向转动，通过旋转体2上的凸部21将带体3固定，同时，为了进一步防止腰带扣在使用过程中出现脱扣现象，壳体1与旋转体2上设置有配合使用的卡扣，提高了腰带扣的实用性。

另外，本实用新型还提供了一种腰带，包括上述的腰带扣，还包括带体3，带体3具有固定端和自由端；

在使用状态下，带体3的固定端的内侧面朝向人体皮肤，带体3的自由端穿过通槽12，并通过旋转体2上的凸部21以固定。

更进一步地，作为一种具体的可实施方案，带体3的固定端与腰带扣采用螺栓连接，螺栓穿过限位板14的安装孔13。带体3与腰带扣通过上述的安装孔13采用螺栓进行连接，此种连接方式安装简单，操作方便，成本较低，具有较高的实用性。

更进一步地，作为一种具体的可实施方案，螺栓的自由端的端面低于带体3的固定端的内表面。螺栓的表面低于带体3的表面，避免了本腰带扣在使用时，螺栓与使用者的皮肤接触，避免使用者产生冰凉的不适感，也避免了使用者由于腰带扣接触皮肤产生不适而引起的皮肤疾病，提高了腰带扣使用的舒适度和实用性。
