饮水袋的制作方法

实用新型涉及服饰领域，涉及一种运动装备，尤其是指一种饮水袋。

背景技术：

随着人们生活水平不断提高，人们对自身的身体素质也有了更多的要求，很多人选择跑步这一非常实用的锻炼方式。慢慢的，人们跑步时间不断增加，这就需要在跑步过程中不断补充水分。因此跑步者对储水装备要求也不断提高，首先便是储水量，因此需要一款大容量储水装备，饮水袋刚好解决了这个问题，市场上的饮水袋由于体积较大一般放置于背包中，因此饮水时需要将其拿至外部进行饮用，饮水不便捷，也存在注水较困难，水袋体积大且不可折叠，水饮用完之后所占用的空间较大等缺点。同时饮水袋存在袋体耐压耐磨性差等缺点，导致耐用性不高。

技术实现要素：

实用新型的目的是针对上述问题，提供了一种饮水便捷，注水方便，水袋体积小可折叠，可靠耐用的饮水袋。

为达到上述目的，实用新型采用了下列技术方案：饮水袋，包括水袋、饮水管、封口夹，所述的水袋采用热塑性聚氨酯弹性体橡胶制成袋装样式，水袋底部通过热熔形成双封口制式，水袋顶部安装有封口夹，封口夹上设置有环形把手，水袋下方设置有饮水出口，饮水出口与水袋通过热熔一体化连接，饮水出口与饮水管连接，I饮水管至下而上依次设置有开关、咬嘴式水嘴，水袋表面上印有饮水刻度线，水袋前后两表面之间设置有连接压条。

在上述的软水袋中，所述的封口夹的宽度与水袋开口宽度相互匹配，同时其环形把手上设置有防滑纹路。

在上述的软水袋中，所述的开关通过上下拨动来控制其开与关。

在上述的软水袋中，所述的饮水出口处设置有插拔式单向阀。

由于水袋采用热塑性聚氨酯弹性体橡胶制成袋装样式，该材料韧性较强，水袋前后两表面之间设置有连接压条，通过连接压条的收紧作用，这样水袋中充满水时袋体不会变的很鼓，极大的减小了水袋的体积。当水袋中水被饮用完时水袋可以被压缩，大大较少了占用的存放空间。同时水袋底部通过热熔形成双封口制式以及饮水出口与水袋通过热熔一体化连接，也提高了其耐压耐磨的特性，大大增加其使用的可靠性耐用性。饮水出口处设置有插拔式单向阀，防止了饮水管与饮水出口断开后，水袋中水往外溢流的现象。水袋顶部安装有封口夹，封口夹的宽度与水袋开口宽度相互匹配，采用封口夹的封口模式，在注水时以水袋整个开口方式进行注水，这对大容量的饮水袋来说注水变得方便，同时清洗也变得方便，其环形把手上设置有防滑纹路，也方便了注水时开口与封口的操作。设计的饮水管至下而上依次设置有开关、咬嘴式水嘴，跑步者将水袋放置于背包中，通过设计的饮水管，只需往上拨动开关，轻咬咬嘴式水嘴即可饮水，无需将水袋拿至外部饮水，极大方便了跑步者的饮水。水袋表面上印有饮水刻度线，可明确自己的饮水量，了解自身的身体运动状态。

与现有技术相比较，实用新型的优点在于：1、水袋采用热塑性聚氨酯弹性体橡胶制成袋装样式以及连接压条的设计，水袋可折叠压缩，减少了占用空间。2、采用封口夹的封口模式的设计，使得注水、清洗变得方便。3、同时水袋底部通过热熔形成双封口制式、饮水出口与水袋通过热熔一体化连接，使其变得可靠耐用。4、饮水管至下而上依次设置有开关、咬嘴式水嘴的设计，同时水袋表面上印有饮水刻度线，饮水变得便捷。

附图说明

为了更清楚地说明实用新型实施例或现有技术中的技术方案，下面对将实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见，下面描述中的附图仅仅是实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的简化示意图。

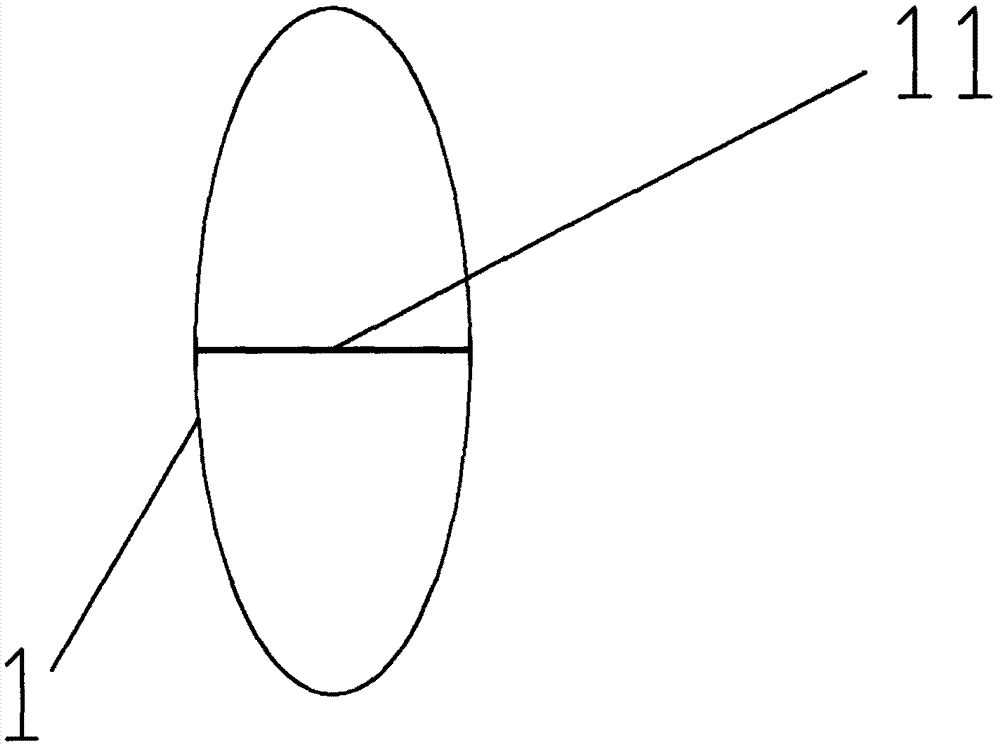

图2为本实用新型的水袋袋体横向截面图。

具体实施方式

下面将结合使用新型实施例中的附图，对实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是实用新型一部分实施例，而不是全部的实施例。基于实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于实用新型保护的范围。

如图1、2所示，饮水袋，包括水袋1、饮水管2、封口夹3，所述的水袋1采用热塑性聚氨酯弹性体橡胶制成袋装样式，水袋1底部通过热熔形成双封口制式，水袋1顶部安装有封口夹3，封口夹3上设置有环形把手4，水袋1下方设置有饮水出口5，饮水出口5与水袋1通过热熔一体化连接，饮水出口5与饮水管2连接，饮水管2至下而上依次设置有开关6、咬嘴式水嘴7、8，水袋1表面上印有饮水刻度线9。

水袋1采用热塑性聚氨酯弹性体橡胶制成袋装样式，该材料韧性较强，水袋1前后两表面之间设置有连接压条11，通过连接压条11的收紧作用，这样水袋1中充满水时袋体不会变的很鼓，极大的减小了水袋1的体积。当水袋1中水被饮用完时水袋1可以被压缩，大大较少了占用的存放空间。同时水袋1底部通过热熔形成双封口制式以及饮水出口5与水袋1通过热熔一体化连接，也 提高了其耐压耐磨的特性，大大增加其使用的可靠性耐用性。饮水出口6处设置有插拔式单向阀8，防止了饮水管2与饮水出口5断开后，水袋1中水往外溢流的现象。水袋1顶部安装有封口夹3，封口夹3的宽度与水袋1开口宽度相互匹配，采用封口夹3的封口模式，在注水时以水袋1整个开口方式进行注水，这对大容量的饮水袋来说注水变得方便，同时清洗也变得方便，其环形把手4上设置有防滑纹路10，也方便了注水时开口与封口的操作。设计的饮水管2至下而上依次设置有开关6、咬嘴式水嘴7，跑步者将水袋1放置于背包中，通过设计的饮水管2，往上拨动开关6，轻咬咬嘴式水嘴7即可饮水，无需将水袋1拿至外部饮水，极大方便了跑步者的饮水。水袋1表面上印有饮水刻度线9，可明确自己的饮水量，了解自身的身体运动状态。

以上所述仅为实用新型较佳实施例而已，并不用以限制实用新型，凡在实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在实用新型的保护范围之内。
