强力过滤水杯的制作方法

本实用新型涉及水杯领域，特别涉及一种通过强力对水进行自动过滤的水杯。

背景技术：

水杯一般包括杯身和杯盖两部分或者只有杯身一部分，便于携带，是人们喝水的用具。这种水杯一般不具备过滤净化的功能，对于工业环境污染日益严重的今天、水质不统一，河流不能达到饮用的标准，特殊情况下身边没有自来水如地震、下雨洪流、人们出外旅行、野外生存、矿井工人发生矿难、饮用不达标的污水使用这种水杯，不能满足特殊情况下使用。人们的身体健康会受到和生命受到极大的伤害。

为了避免上述水杯带来的缺陷，人们发明了一种在杯身中部安装可拆式过滤器的水杯，如专利号为201020286163.8的中国实用新型专利所述。这种水杯存在几个缺陷：

1)是靠水的逐级过滤，实现过滤净化，过滤时间长；

2)只能倒入自来水不适合发生灾难情况下使用；

3)喝水时需要旋开下旋紧杯子下盖，使用不方便；

4)由于经常需要旋开杯体，所以容易造成过滤器的污染，形成二次污染；

5)结构复杂，成本高。

技术实现要素：

本实用新型的目的是提供一种强力过滤水杯，它能够克服现有技术的上述缺陷，实现深度过滤。

根据本实用新型的一个方面，提供了一种强力过滤水杯，包括外壳和内胆，外壳设有第一口部和第一腔体，内胆能够沿第一口部放进外壳中，

内胆的外壁和外壳的内壁能够紧密配合，

内胆的内部设有第二腔体，内胆的底部设有可拆卸式过滤层，过滤层的一端由内胆的底部通向第一腔体，过滤层的另一端通向第二腔体。

本实用新型的有益效果是，在使用时，先在外壳中装满水，再将内胆沿第一口部放入外壳中，由于外壳和内胆是紧密配合的，第一腔体中的水在内胆压力下，会通过内胆底部的过滤层进入第二腔体中，从而在内胆中得到过滤过的可饮用的干净水；过滤层可以拆卸，过滤效果变差时，可对过滤层的滤芯进行更换。本实用新型的强力过滤水杯，过滤层在出厂时有密封包装，在未使用过滤功能时不拆掉这层包装，避免污染；在需要过滤水的时候，拆掉包装层，即可实现水杯的过滤功能；过滤时间缩短到几十秒之内可过滤出达到饮用标准的水，方便快捷，过滤层一个月之内不需拆洗，满足特殊情况下使用，特别是能满足经常在外出差或长期进行户外工作的消费者。因为滤芯的更换视被过滤水的悬浮物杂质数量多少而定，对于自来水或较好水质的河水和井水，每天使用过滤功能供单人饮水时滤芯的使用期可高达4个月，具有很强的实用性和便携性。

在一些实施方式中，还包括隔板，隔板位于过滤层和第二腔体之间，隔板上设有第一单向压力阀，第一单向压力阀在外压下能够向第二腔体开放。由于隔板上的第一单向压力阀只向第二腔体开放，水经过滤进入第二腔体后，不会反向由第二腔体在流向第一腔体中。由此，提高水的过滤效率和过滤量。

外壳上还包括第二单向压力阀，第二单向压力阀位于内胆与外壳密封处的下方，第二单向压力阀在外压下能够关闭外壳，且当第一腔体中形成负压时，第二单向压力阀能够向外壳内部开放，使第一腔体与外界大气相通。由此，当对水进行过滤时，将内胆放入外壳中，第一腔体中的水产生很大的水压，关闭第二单向压力阀并打开第一单向压力阀进行过滤，过滤后的水进入第二腔体中，当需要将内胆从外壳中取出时，第一腔体中形成负压，外界大气压会压向第二单向压力阀打开，将第一腔体与外界大气进行相通，平衡内外气压，从而将内胆顺利取出。

在一些实施方式中，内胆的外壁还设有手握部，手握部位于内胆的上部，手握部表面可做防滑设置。由此，将内胆装进外壳中时，可以一手握紧外壳，一手握紧内胆的手握部进行安装，不仅方便，还能防止手把内胆弄脏进一步污染水体。

在一些实施方式中，还包括杯盖，内胆设有第二口部，杯盖与第二口部相配合。此处，杯盖与第二口部的连接方式可以为螺纹连接，也可以为翻盖铰链式、按压式或市面上任一种连接方式。在对内胆和外壳进行安装过滤水体时，打开杯盖，使第二腔体与外界大气相通，便于过滤，待过滤完成后盖上杯盖。由此，防止过滤后的水未及时饮用时在储存过程中被二次污染。

在一些实施方式中，内胆的外壁设有外螺纹，外壳的内壁对应地设有内螺纹，内胆能够通过外螺纹和内螺纹的配合旋进外壳中。由此，在对水杯进行组装过滤时，通过螺纹将内胆旋进外壳中，方便省力，且通过内螺纹与外螺纹的紧密配合，防止待过滤的水从第一口部溢出。

在一些实施方式中，内胆从底部到上部均覆盖有外螺纹，外壳仅第一口部的内壁设有内螺纹。由此，保证内胆能够完全顺利装入外壳且密闭性良好的同时，减少了外壳的加工工序。

在一些实施方式中，内胆的外壁设有弹性圈，弹性圈与外壳的内壁能够紧密配合。由此，安装时，通过强力将内胆压入外壳中，弹性圈与外壳内壁贴合紧密，防止漏水，由于弹性圈具有弹性，此处强力并不是使消费者很费力，而是普通消费者容易做到的。

附图说明

图1为本实用新型一实施方式的强力过滤水杯的结构示意图；

图2为本实用新型第二种实施方式的强力过滤水杯的结构示意图；

图3为本实用新型第三种实施方式的强力过滤水杯的结构示意图；

图4为本实用新型第四种实施方式的强力过滤水杯的结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步详细的说明。

实施例一

图1示意性地显示了根据本实用新型的一种实施方式的强力过滤水杯。如图所示，该装置包括外壳1和内胆2。外壳1设有第一口部11和第一腔体12。内胆2设有第二口部21，内部设有第二腔体22。

内胆2的外壁由底部到上部均设有外螺纹9，外壳1的第一口部11的内壁对应设有内螺纹8，内胆2能够通过外螺纹9和内螺纹8的配合旋进外壳1中，使内胆2的外壁和外壳1的内壁能够紧密配合。

内胆2的底部设有可拆卸式过滤层3，过滤层3的一端由内胆2的底部通向第一腔体12，过滤层3的另一端通向第二腔体22。将内胆2套设在外壳1内时，外壳1中的水能够由第一腔体12经过滤层3流向第二腔体22。

内胆2的外壁还设有手握部7，手握部7位于内胆2外壁的上部。将内胆2装进外壳1中时，可以一手握紧外壳1，一手握紧内胆2的手握部7进行安装，不仅方便，还能防止手把内胆2弄脏进一步污染水体。

还包括杯盖6，杯盖6与第二口部21通过螺纹相配合。

本实用新型的水杯在使用时，先在外壳1中装满水，打开杯盖6，再将内胆2沿第一口部11通过螺纹旋入外壳1中，由于外壳1和内胆2是紧密配合的，第一腔体12中的水在内胆2压力下，会通过内胆2的过滤层3，进入第二腔体22中，从而在内胆2中得到过滤过的可饮用的干净水。

实施例二

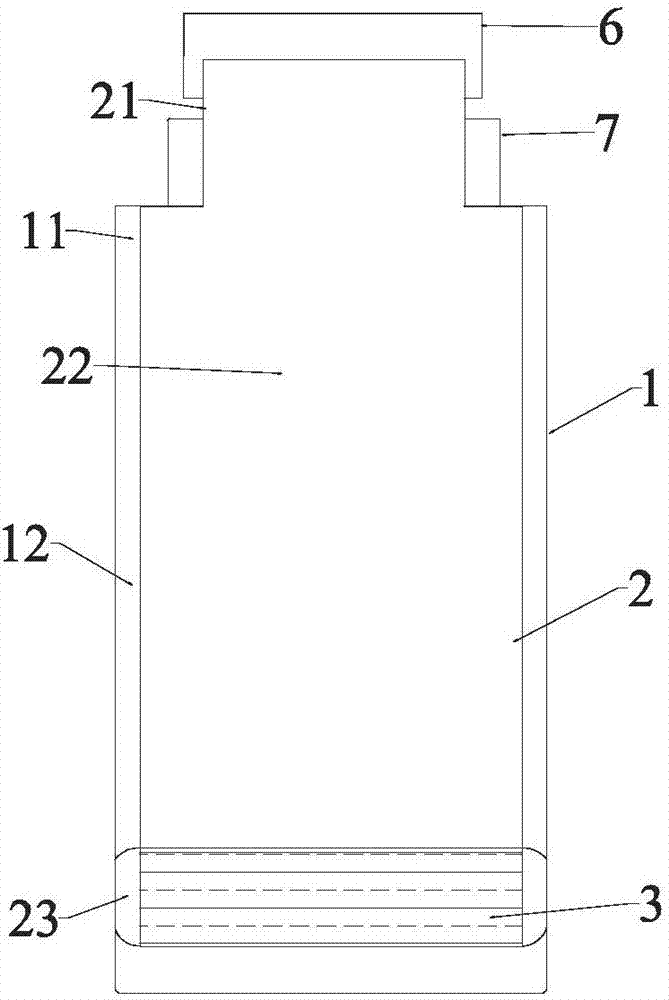

图2示意性地显示了根据本实用新型的另一种实施方式的强力过滤水杯。如图所示，该实施例中水杯与图1中不同之处在于，内胆2和外壳1不是通过螺纹连接，而是内胆2的外壁设有弹性圈23，弹性圈23由硅胶或橡胶等弹性材料制成，使弹性圈23与外壳1的内壁能够紧密配合。需要安装过滤时，通过强力将内胆2压入外壳1中，弹性圈23与外壳1内壁贴合紧密，防止漏水，由于弹性圈23具有弹性，普通消费者并不需要很费力即可将内胆2压进外壳1中，且密封性好，保证第一腔体12中的水通过过滤层3，流向第二腔体22得到适于饮用的水。该过滤水杯利用弹性圈23的弹性将内胆2置入外壳1中或从外壳1中取出，方便省力。

实施例三

图3示意性地显示了根据本实用新型的又一种实施方式的强力过滤水杯。如图3所示，在图1中实施例的基础上，为了提高水的过滤效率和过滤量，在过滤层3和第二腔体22之间还设有隔板4，隔板4上设有第一单向压力阀5，第一单向压力阀5在水压下能够向第二腔体22开放，保证水经过滤进入第二腔体22后，不会反向由第二腔体22在流向第一腔体12中。在使用时，通过内螺纹8和外螺纹9的配合将内胆2旋进外壳1中，由于外壳1和内胆2是紧密配合的，第一腔体12中的水在内胆2压力下，会通过内胆2的过滤层3，由第一单向压力阀5进入第二腔体22中，从而在内胆2中得到过滤过的可饮用的干净水。

外壳1上还包括第二单向压力阀13，第二单向压力阀13位于内胆2与外壳1密封处的下方，第二单向压力阀13在外压下能够关闭外壳1，且当第一腔体12中形成负压时，第二单向压力阀13能够向外壳1内部开放，使第一腔体12与外界大气相通。当对水进行过滤时，将内胆放入外壳中，第一腔体12中的水产生很大的水压，关闭第二单向压力阀13并打开第一单向压力阀5进行过滤，过滤后的水进入第二腔体12中，当需要将内胆2从外壳1中取出时，第一腔体12中形成负压，外界大气压会压向第二单向压力阀13打开，将第一腔体12与外界大气进行相通，平衡内外气压，从而将内胆2顺利取出。

实施例四

图4示意性地显示了根据本实用新型的第四种实施方式的强力过滤水杯。如图4所示，在图2中实施例的基础上，为了提高水的过滤效率和过滤量，在过滤层3和第二腔体22之间还设有隔板4，隔板4上设有第一单向压力阀5，第一单向压力阀5在水压下能够向第二腔体22开放，保证水经过滤进入第二腔体22后，不会反向由第二腔体22在流向第一腔体12中。在使用时，通过弹性圈23和外壳1的配合将内胆2压进外壳1中，由于外壳1和内胆2是紧密配合的，第一腔体12中的水在内胆2压力下，会通过内胆2的过滤层3，由第一单向压力阀5进入第二腔体22中，从而在内胆2中得到过滤过的可饮用的干净水。

外壳1上还包括第二单向压力阀13，第二单向压力阀13位于内胆2与外壳1密封处的下方，第二单向压力阀13在外压下能够关闭外壳1，且当第一腔体12中形成负压时，第二单向压力阀13能够向外壳1内部开放，使第一腔体12与外界大气相通。当对水进行过滤时，将内胆2压入外壳1中，第一腔体12中的水产生很大的水压，关闭第二单向压力阀5并打开第一单向压力阀13进行过滤，过滤后的水进入第二腔体12中，当需要将内胆2从外壳1中取出时，第一腔体12中形成负压，外界大气压会压向第二单向压力阀13打开，将第一腔体12与外界大气进行相通，平衡内外气压，从而将内胆2顺利取出。

以上所述的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
