一种透明度可调的防紫外线伞的制作方法

本实用新型涉及伞，特别是一种透明度可调的防紫外线伞。

背景技术：

伞是一种遮阳或遮蔽雨、雪、紫外线的工具。伞面一般由涤纶、PG布、尼龙、透明塑料等。伞在实际生活中按功能分为雨伞、太阳伞（防紫外线）、工艺伞等。在很多实际应用当中，雨伞却不能当做太阳伞使用，太阳伞又不能当做雨伞使用。在使用时造成诸多不便。

同时伞面由涤纶、PG布、尼龙等不透光材料，在下雨天的夜里使用时不能透光。使原本不充足的光线更加不能看清路面情况。透明塑料在使用时能起到光线透过时使用，但在阳光充足的情况下却不能起到很好的遮阳效果。因此，其改进和创新势在必行。

技术实现要素：

针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种透明度可调的防紫外线伞，可有效解决根据不同光线强度自动调节伞面透明度的问题。

本实用新型解决的技术方案是，一种透明度可调的防紫外线伞，包括伞柄、沿周向均布在所述伞柄上部的伞幅和设置在所述伞幅上的伞面构成的伞体，所述的伞面是由导光膜拼装在一起构成的一体结构，伞柄的顶端设置有光传感器，伞柄内设置有控制器，光传感器的输出端与控制器的输入端相连，控制器的输出端与导光膜的电压输入端相连，构成导光膜的电压输入式透明度自动调节结构。

本实用新型结构新颖独特，简单合理，易生产，成本低，可针对不同使用要求和各种环境，能有效的解决一把伞不能在多个环境使用的困境，不产生任何污染，使用方便，效果好，有良好的社会和经济效益。

附图说明

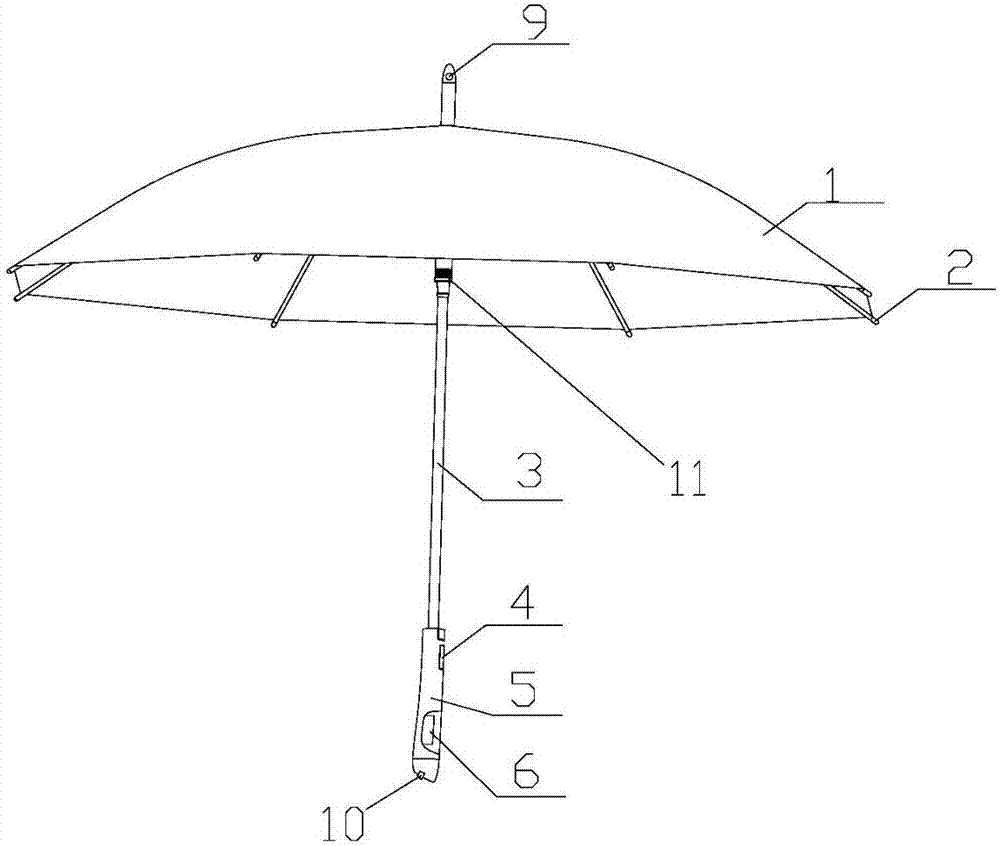

图1为本实用新型的立体图。

图2为本实用新型导光膜的结构示意图。

图3-5为本实用新型控制器的电路原理图。

具体实施方式

以下结合附图对本实用新型的具体实施方式作进一步详细说明。

由图1-5给出，本实用新型包括伞柄3、沿周向均布在所述伞柄上部的伞幅2和设置在所述伞幅2上的伞面1构成的伞体，所述的伞面1是由导光膜7拼装在一起构成的一体结构，伞柄3的顶端设置有光传感器9，伞柄3内设置有控制器6，光传感器9的输出端与控制器6的输入端相连，控制器6的输出端与导光膜7的电压输入端相连，构成导光膜7的电压输入式透明度自动调节结构。

为保证使用效果，所述的控制器6包括壳体和装载壳体内的电路板，电路板上装有控制电路，控制电路包括芯片U1、电源BATTERY和排针J6，电源的负极接开关S1的一端，开关S1的另一端接USB接口U1的5脚（接地脚），USB接口U1的1脚（电源输入脚）经发光二极管D2的正极，发光二极管D2的负极与电源BATTERY的正极相连，排针J6的1脚分别接电源BATTERY的正极、电容C1的一端和电容C2的一端，电容C1的另一端分别接排针J6的2脚和电容C2的另一端，共端接地，光传感器9为光敏电阻R35，芯片U1的3脚（输入端）分别接光敏电阻R35的一端和电阻R37的一端，电阻R37的另一端接地，光敏电阻R35的另一端与电源BATTERY的正极相连，芯片U1的12脚（电源脚）与与电源BATTERY的正极相连，14脚（接地脚）接地，22脚（输出端）经电阻R38接三极管Q5的基极，三极管Q5的发射机接地，三极管Q5的集电极经电阻R36与导光膜7的电压输入端相连；所述的光敏电阻为现有技术（市售产品），如南阳博达光电有限公司生产的CdS 5637型光敏电阻；所述的芯片U4型号为STC15W401AS。

所述的伞柄3下端设置有伞把5，伞把5为中空结构，控制器6设置在伞把5内，伞把5上设置有用于启动控制器的按键4和用于充电的USB接口10。

所述的伞柄3为中空的管状结构，光传感器9的输出端经设置在伞柄内的导线与控制器的输入端相连，控制器的输出端经设置在伞柄内的导线8与导光膜7的电压输入端相连。

所述的伞柄3顶部设置有伞冠，伞冠沿周向均布有铰接的伞幅2，伞幅2之间装有伞面1，伞柄上设置有沿其长向上下滑动的伞撑11，伞撑11经撑杆与固定在伞幅2上的连接体铰接，构成伞幅、伞面的开合结构。

所述的导光膜7为现有市售产品，如南京工道液晶材料科技有限公司生产的聚合物分散液晶膜，可根据输入电压的大小调节导光膜的透明度；所述的控制器为市售产品（现有技术），能够接收光传感器感应的光线信号，并且根据该信号对导光膜输出电压信号，从而调整导光膜的透明度，如使用PLC控制器、型号为STC15W401AS的控制芯片等。

本实用新型使用时，按下手把上的按键，开启控制器，光传感器9感应外界光线强度，控制器根据该光线强度信号对导光膜输出不同的电压信号，从而调整导光膜的透明度，实时调节通过伞面的光照量（当检测到外部光照量大时则通过伞面的光照少），与现有技术相比，本实用新型结构新颖独特，简单合理，易生产，成本低，能实时调节通过伞面的光照量，可针对不同使用要求和各种环境，能有效的解决一把伞不能在多个环境使用的困境，在不同环境下能一把伞能同时实现防太阳光和充当雨伞的作用，不产生任何污染，使用方便，效果好，有良好的社会和经济效益。
