一种仿真植物及智能监控仿真植物的制作方法

本实用新型涉及仿真植物技术领域，具体而言，涉及一种仿真植物及智能监控仿真植物。

背景技术：

仿真植物因不受阳光、空气、水分，季等自然条件制约，无需浇水、施肥，管理费用低，且可以按照设计要求和现场要求营造出特殊效果，而被大量的使用。

仿真植物已遍布在星级酒店、大型商场、高级会所、高档写字楼及具有相对空间和环境的地方。虽然仿真植物品种丰富，样式齐全，但现有的仿真植物不能够对室内的空气进行监控，并且无法提高室内的空气质量。

技术实现要素：

本实用新型的目的在于提供一种仿真植物，能有效地提高室内空气质量，对室内的空气进行净化，并且结构简单，使用成本低，使用效果好。

本实用新型的另一目的在于提供一种智能监控仿真植物，其能够有效的对室内的空气质量进行监控，从而调节控制空气净化液蒸发的速度，从而提高室内空气质量，有效的对室内的空气进行净化。

本实用新型的实施例是这样实现的：

一种仿真植物，包括底座、容置件、加热组件与仿真模型，所述底座与所述容置件固定连接，所述容置件远离所述底座的一侧向内凹陷形成第一空腔，所述加热组件设置于所述第一空腔内，所述仿真模型与所述容置件固定连接，所述仿真模型上设置有多个排气孔，多个所述排气孔将所述第一空腔与外界连通。

进一步地，在本实用新型的较佳实施例中，所述仿真模型还包括排气管，所述排气管的一端与所述容置件固定连接，多个所述排气孔均设置于所述排气管的另一端。

进一步地，在本实用新型的较佳实施例中，所述仿真模型还包括支撑杆，所述支撑杆套设于所述排气管外，所述支撑杆的一端与所述容置件固定连接。

进一步地，在本实用新型的较佳实施例中，所述仿真模型还包括叶片模型，所述叶片模型与所述支撑杆固定连接，所述叶片模型设置于所述排气管的另一端，所述排气孔设置于所述叶片模型上。

进一步地，在本实用新型的较佳实施例中，所述加热组件包括隔热件与多个加热件，所述隔热件与多个所述加热件均设置于所述第一空腔内，所述隔热件与多个所述加热件固定连接，所述隔热件与所述容置件固定连接。

进一步地，在本实用新型的较佳实施例中，所述容置件包括容置盆与盖板，所述容置盆与所述盖板固定连接，所述容置盆与所述盖板共同围成所述第一空腔，所述仿真模型与所述盖板固定连接。

进一步地，在本实用新型的较佳实施例中，所述盖板上开设有加液口，所述加液口将所述第一空腔和外界连通，所述加液口上设置有密封盖，所述密封盖用于将所述第一空腔密封。

一种智能监控仿真植物，包括感应件、蓄电池与PLC控制器，所述智能监控仿真植物还包括底座、容置件、加热组件与仿真模型，所述底座与所述容置件的一端固定连接，所述容置件的另一端向内凹陷形成第一空腔，所述加热组件设置于所述第一空腔内，所述仿真模型与所述容置件固定连接，所述仿真模型上设置有多个排气孔，多个所述排气孔将所述第一空腔与外界连通，所述感应件设置于仿真模型中，所述感应件与所述PLC控制器连接，所述PLC控制器与所述蓄电池连接，所述蓄电池与所述加热组件电连接。

进一步地，在本实用新型的较佳实施例中，所述容置件内设置有隔板，所述隔板与所述容置件固定连接，所述隔板将所述第一空腔分隔为第二空腔和第三空腔，所述蓄电池与所述PLC控制器均设置于所述第三空腔内，所述加热组件设置于所述第二空腔内。

进一步地，在本实用新型的较佳实施例中，所述容置件的外壁上设置有USB充电接口，所述USB充电接口与所述蓄电池连接，用于所述蓄电池充电。

本实用新型实施例的有益效果是：本实用新型提供的一种仿真植物，包括容置件、加热组件和仿真模型，加热组件设置于容置件内部，仿真模型与容置件连接，仿真模型将容置件内部与外界连通，在容置件内加入空气净化液，并利用加热组件进行加热加速空气净化液的蒸发速度，可以很好地调节室内空气质量，对室内的空气进行净化，并且结构简单，使用成本低，使用效果好。本实用新型还提供一种智能监控仿真植物，其能够有效的对室内的空气质量进行监控，从而调节控制空气净化液蒸发的速度，从而提高室内空气质量，有效的对室内的空气进行净化。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本实用新型第一实施例提供的仿真植物的第一视角的结构示意图。

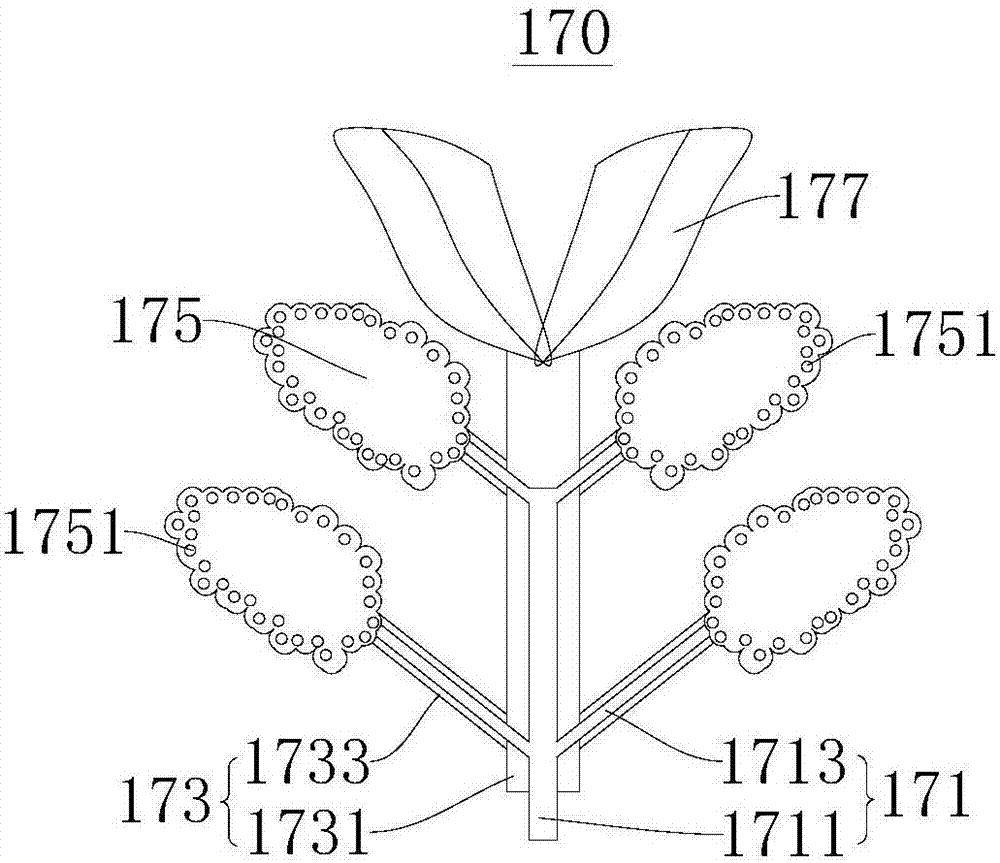

图2为本实用新型第一实施例提供的仿真模型的放大结构示意图。

图3为本实用新型第二实施例提供的智能监控仿真植物的第一视角的结构示意图。

图4为本实用新型第二实施例提供的智能监控仿真植物的控制流程图。

图标：100-仿真植物；110-底座；130-容置件；131-容置盆；133-盖板；135-第一空腔；1331-加液口；1333-密封盖；150-加热组件；151-隔热件；153-加热件；170-仿真模型；171-排气管；173-支撑杆；175-叶片模型；177-花朵模型；1711-第一排气管；1713-第二排气管；1731-第一支撑杆；1733-第二支撑杆；1751-排气孔；200-智能监控仿真植物；210-感应件；230-蓄电池；250-PLC控制器；270-隔板；271-第二空腔；273-第三空腔。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“内”、“上”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，还需要说明的是，除非另外有更明确的规定与限定，术语“设置”、“连接”应做更广义理解，例如，可以是固定连接，也可以是可拆卸连接，或是一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

下面结合附图，对本实用新型的一些实施方式作详细说明，在不冲突的情况下，下述的实施例及实施例中的特征可以相互组合。

第一实施例

图1为本实用新型第一实施例提供的仿真植物100的第一视角的结构示意图。本实施例提供的仿真植物100结合空气净化液能有效地提高室内空气质量，对室内的空气进行净化，并且结构简单，使用成本低，使用效果好。

请参阅图1，本实用新型第一实施例提供的仿真植物100包括底座110、容置件130、加热组件150以及仿真模型170，底座110、加热组件150以及仿真模型170均与容置件130固定连接。

本实施例中，容置件130包括容置盆131与盖板133，容置盆131与盖板133固定连接，容置盆131与盖板133共同围成第一空腔135，仿真模型170与盖板133固定连接，加热组件150设置于第一空腔135内并与容置盆131固定连接，底座110与容置盆131远离盖板133的一端固定连接。

需要说明的是，本实用新型其他实施例中，对于容置件130的具体结构不作任何限定，第一空腔135可以仅由容置件130远离底座110的一侧向内凹陷形成。

本实施例中，盖板133上开设有加液口1331，加液口1331可将第一空腔135与外界连通，通过加液口1331可以将空气净化液加入至第一空腔135中；加液口1331上设置有密封盖1333，密封盖1333用于将第一空腔135密封，可以更好地使保护空腔净化液不受外界空气污染。

请参阅图2，本实施例中，仿真模型170包括排气管171、支撑杆173、叶片模型175和花朵模型177，排气管171与盖板133固定连接，支撑杆173套设与排气管171外，并与盖板133固定连接，花朵模型177与叶片模型175均与支撑杆173固定连接。

本实施例中，排气管171包括第一排气管1711与第二排气管1713，第一排气管1711与第二排气管1713固定连接并连通，优选地，为一体成型；第一排气管1711的一端与盖板133固定连接，并延伸至第一空腔135内。

作为优选，本实施例中，第二排气管1713有四个，分别相对于第一排气管1711对称设置，有利于提高美观度。

需要说明的是，本实用新型其他实施例中，对于第二排气管1713的数量不作任何限定。

本实施例中，支撑杆173包括第一支撑杆1731与第二支撑杆1733，第一支撑杆1731与第二支撑杆1733固定连接，优选地，为一体成型；第一支撑杆1731套设于第一排气管1711外，并与盖板133固定连接，第二支撑杆1733套设于第二排气管1713外。可以理解的是，在本实施例中，第二排气管1713为四个，相对应的第二支撑杆1733也为四个，且第二支撑杆1733与第二排气管1713一一对应设置。

需要说明的是，本实用新型其他实施例中，对于第二支撑杆1733的数量不作任何限定。

本实施例中，叶片模型175分别与第二支撑杆1733和第二排气管1713固定连接，叶片模型175上设置有多个排气孔1751，多个排气孔1751与第二排气管1713连通，通过第一排气管1711与第一空腔135连通。

作为优选，本实施例中，叶片模型175也为四个，分别与第二支撑杆1733一一对应设置。

需要说明的是，本实用新型其他实施例中，对于叶片模型175的数量不作任何限定。

本实施例中，花朵模型177与第一支撑杆1731远离盖板133的一端固定连接，有利于提高仿真植物100的美观度。

需要说明的是，本实用新型其他实施例中，对于仿真模型170的具体结构不作限定，仅需在仿真模型170上设置有多个排气孔1751，仅需排气孔1751将第一空腔135与外界空气连通即可。

请继续参阅图1，本实施例中，加热组件150包括隔热件151与多个加热件153，隔热件151的一侧与容置盆131固定连接，隔热件151的另一侧与多个加热件153固定连接，隔热件151与加热件153均设置于第一空腔135内，加热件153用于加热第一空腔135内的空气净化液，有利于加快其挥发速度，进而净化室内空气。

作为优选，本实施例中，加热件153为加热棒。

本实施例提供的仿真植物100的工作原理：使用时将空气净化液从加液口1331加入第一空腔135内，并通过密封盖1333将加液口1331密封，然后将加热件153通电后对第一空腔135内的空气净化液加热，使空气净化液蒸发，并从第一排气管1711排入第二排气管1713并通过排气孔1751排入室内，对室内的空气进行净化，待空气净化完毕时，将加热件153断电停止对空气净化液的加热。

本实施例提供的仿真植物100，能有效地提高室内空气质量，对室内的空气进行净化，并且结构简单，使用成本低，使用效果好。

第二实施例

图3为本实用新型第二实施例提供的智能监控仿真植物200的第一视角的结构示意图。请参阅图3，本实施例提供的智能监控仿真植物200的基本结构和工作原理和第一实施例相同，为简要描述，本实施例部分未提及之处，可参考第一实施例中相应内容。

本实施例提供的智能监控仿真植物200与第一实施例提供的仿真植物100的区别仅在于，智能监控仿真植物200还包括感应件210、蓄电池230与PLC(Programmable Logic Controller，可编程逻辑控制器)控制器250，感应件210设置于仿真模型170中，感应件210与PLC控制器250连接，PLC控制器250与蓄电池230连接，蓄电池230与加热组件150电连接。

作为优选，本实施例中，感应件210设置于花朵模型177中，有利于感应件210检测室内空气的质量。

本实施例中，容置件130内设置有隔板270，隔板270设置于第一空腔135内，并与容置件130固定连接，隔板270将第一空腔135分隔为第二空腔271与第三空腔273，加热组件150设置于第二空腔271内，并与隔板270固定连接，蓄电池230与PLC控制器250均设置于所述第三空腔273内。

作为优选，本实施例中，容置件130的外壁上设置有USB(Universal Serial Bus，通用串行总线)充电接口(图未示)，USB充电接口与蓄电池230电连接，用于蓄电池230充电，提高智能监控仿真植物200的长效地使用时间。

请参阅图4，本实施例中，感应件210与PLC控制器250电连接，感应件210能够选择性地打开或关闭控制PLC控制器250，PLC控制器250与加热件153电连接，以控制加热件153的工作状态，蓄电池230与PLC控制器250电连接，用于向PLC控制器250提供电能。

本实施例提供的智能监控仿真植物200的工作原理：使用时先将空气净化液从加液口1331加入第二空腔271内，并通过密封盖1333将加液口1331密封，然后启动感应件210，当感应件210监控到使用区域的空气质量不合格时通过PLC控制器250启动加热件153对第二空腔271内的空气净化液进行加热，使空气净化液蒸发，蒸发后的气体通过排气管171并通过排气孔1751排入室内，对室内的空气进行净化，当感应件210检测的室内空气质量正常时，通过PLC控制器250关闭加热件153对第二空腔271内的空气净化液进行加热。

本实施例提供的智能监控仿真植物200其能够有效的对室内的空气质量进行监控，从而调节控制空气净化液蒸发的速度，从而提高室内空气质量，有效的对室内的空气进行净化。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
