一种多功能旅游拉杆箱的制作方法

本实用新型涉及旅行装备，特别涉及一种多功能旅游拉杆箱。

背景技术：

目前，旅游拉杆箱都包括拉杆，其拉杆通常直接安装在箱体的底部，这样容易导致如果箱体内物品过重的情况下，拉动拉杆容易使箱体拉坏，造成不便。同时，有时人们需要在野外整理拉杆箱的内的物品，箱体需要平放，此时，箱体的水平高度较低，在整理物品时需要蹲下整理，也会造成不便。

技术实现要素：

本实用新型所要解决的技术问题是提供一种多功能旅游拉杆箱，该旅游拉杆箱结构简单，而且不易拉坏箱体，更能够便于在整理物品时站着整理，避免传统需要蹲下去整理物品造成的不便。

为实现上述目的，本实用新型提供以下的技术方案：一种多功能旅游拉杆箱，包括箱体，所述箱体内部的底部设有一层防撞层，防撞层内部的两端固定安装一块固定板，所述箱体的外部的底部固定安装一个支架，所述支架的四周通过螺栓与固定板固定，实现与箱体的固定；所述支架所围成的区域内设有钢板，钢板与支架焊为一体，所述支架的一端设有拉杆，箱体远离拉杆的一端安装滑轮，钢板远离箱体的表面上铰接有一对支撑杆，一对支撑杆的高度一致，并且一对支撑杆的铰接转动角度均为90°。

优选的，一对支撑杆为第一支撑杆和第二支撑杆，第一支撑杆的长度与第二支撑杆的长度一致。

优选的，第一支撑杆和第二支撑杆均为U型的支撑杆，并且第一支撑杆两个竖杆之间的距离大于第二支撑杆的两个竖杆之间的距离。

优选的，支架由三个空心管组成，其中两个长度较长的空心管内分布在箱体底部的两侧，并且该两根长度较长的空心管内安装拉杆，长度较短的空心管设于远离滑轮的一端，并且该长度较短的空心管设有与拉杆把手契合的凹槽。

采用上述技术方案，本实用新型将拉杆通过固定板以及支架安装到箱体的外部，这样即使拉坏了拉杆也不会导致箱体的损坏，保证了箱体的完整性。同时，在支架间的钢板内铰接一对支撑杆，方便了在在整理物品时站着整理，避免传统需要蹲下去整理物品造成的不便。

附图说明

图1是本实用新型的主视图；

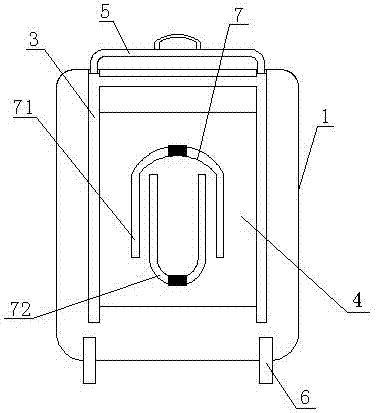

图2是本实用新型的仰视图。

具体实施方式

下面结合附图，通过对实施例的描述，对本实用新型做进一步说明：

如图1、2所示，本实用新型一种多功能旅游拉杆箱，包括箱体1，箱体1内部的底部设有一层防撞层2，防撞层2内部的两端固定安装一块固定板21，箱体1的外部的底部固定安装一个支架3，支架3的四周通过螺栓与固定板21固定，实现与箱体1的固定。支架3所围成的区域内设有钢板4，钢板4与支架3焊为一体，支架3的一端设有拉杆5，箱体1在远离拉杆5的一端安装滑轮6，钢板4远离箱体1的表面上铰接有一对支撑杆7，一对支撑杆7的高度一致，并且一对支撑杆7的铰接转动角度均为90°。

本实用新型将一对支撑杆7分为第一支撑杆71和第二支撑杆72，第一支撑杆71和第二支撑杆72均为U型的支撑杆，并且第一支撑杆71两个竖杆之间的距离大于第二支撑杆72的两个竖杆之间的距离，且第一支撑杆71与第二支撑杆72的长度一致，这样便于在折叠第一支撑杆71和第二支撑杆72时节约空间。

本实用新型的支架3由三个空心管组成，其中两个长度较长的空心管内分布在箱体1底部的两侧，并且该两根长度较长的空心管内安装拉杆5，拉杆5为伸缩杆，拉杆5通过把手拉动伸长与缩短，长度较短的空心管设于远离滑轮6的一端，并且该长度较短的空心管设有与拉杆5把手契合的凹槽。

本实用新型将拉杆通过固定板21以及支架3安装到箱体1的外部，这样即使拉坏了拉杆5也不会导致箱体1的损坏，保证了箱体1的完整性。同时，在支架3间的钢板4内铰接一对支撑杆7，方便了在在整理物品时站着整理，避免传统需要蹲下去整理物品造成的不便。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
