一种便携式户外炊具背包的制作方法

本实用新型涉及一种背包，具体涉及一种便携式户外炊具背包。

背景技术：

行军或外出时背在背上的衣被包裹。材质多样化，真皮、塑料材质、涤纶、帆布、尼龙，棉麻等质地箱包引领时尚潮流。同时，在越来越标榜个性的时期，简约、复古、卡通等各类风格也从不同侧面迎合时尚人士张扬个性的需求。箱包的款式也由传统的商务包、书包、旅行包向笔袋、零钱包、小香包等扩展。市场上的类似产品功能单一，结构简单，无法装多功能的餐具和炊具，类似产品的空间局限，不能放置各种出行用具。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种便携式户外炊具背包，从而解决上述问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供了一种便携式户外炊具背包，包括背包本体，所述背包本体的内部设有锅放置槽，所述锅放置槽的四周均设有调味品放置槽，所述调味品放置槽的一侧设有炉灶放置槽，所述炉灶放置槽的一侧设有碗放置槽，所述炉灶放置槽的另一侧设有燃气罐放置槽，所述背包本体上设有大背包盖，所述大背包盖的一侧设有菜板放置网和菜刀放置网，所述大背包盖的内部设有餐盘放置网，所述大背包盖上设有小背包盖，所述小背包盖上设有魔术扣，所述背包本体的两侧均设有网兜，所述网兜的顶部设有杄扣，所述背包本体的背部上设有减压透气网，所述背包本体的背部上设有背带，所述背带的顶部设有PP加强带，所述PP加强带的顶端设有包提手带，所述包提手带上设有包提手带扣。

作为本实用新型的一种优选技术方案，所述小背包盖与所述大背包盖通过拉链和所述魔术扣相连，所述大背包盖与所述背包本体通过拉链相连。

作为本实用新型的一种优选技术方案，所述背带通过针织线固定在所述背包本体的背部，所述网兜通过针织线固定在所述背包本体的两侧。

作为本实用新型的一种优选技术方案，所述背包本体通过所述杄扣与所述小背包盖相连。

作为本实用新型的一种优选技术方案，所述背包本体的尺寸为18*31*42cm，所述背包本体的承重为6-10Kg，所述背包本体采用900D防水牛筋布材料制成。

作为本实用新型的一种优选技术方案，所述背包本体的面料采用900×600D/PU 数码迷彩印尼材料制成，其成分为涤纶，所述背包本体的里料采用210D/PU和天鹅绒材料制成，其成分为涤纶，所述背包本体上的网布采用摇篮网材料制成，其成分为涤纶，所述背包本体上的织带成分为PP，所述背包本体的拉链成分为尼龙5°，所述背包本体的拉头成分为5°锌合金，所述背包本体的硬衬成分为PE板，所述背包本体的软衬成分为PE棉，所述背包本体的扣具成分为塑料。

本实用新型所达到的有益效果是：该装置是一种便携式户外炊具背包，该便携式户外炊具背包方便、便捷；可装多种不同的炊具和餐具，适合于多种不同的户外环境。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的展开结构示意图；

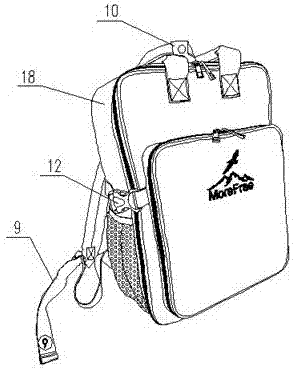

图2是本实用新型的闭合结构示意图；

图3是本实用新型的局部展开结构示意图；

图4是本实用新型的背面结构示意图；

图中：1、锅放置槽；2、调味品放置槽；3、碗放置槽；4、炉灶放置槽；5、燃气罐放置槽；6、菜板放置网；7、菜刀放置网；8、餐具包；9、背带；10、包提手带；11、包提手带扣；12、杄扣；13、网兜；14、PP加强带；15、餐盘放置网；16、魔术扣；17、减压透气网；18、背包本体。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-3所示，本实用新型提供一种便携式户外炊具背包，包括背包本体18，背包本体18的内部设有锅放置槽1，锅放置槽1的四周均设有调味品放置槽2，调味品放置槽2的一侧设有炉灶放置槽4，炉灶放置槽4的一侧设有碗放置槽3，炉灶放置槽4的另一侧设有燃气罐放置槽5，背包本体18上设有大背包盖，大背包盖的一侧设有菜板放置网6和菜刀放置网7，大背包盖的内部设有餐盘放置网15，大背包盖上设有小背包盖，小背包盖上设有魔术扣16，背包本体18的两侧均设有网兜13，网兜13的顶部设有杄扣12，背包本体18的背部上设有减压透气网17，背包本体18的背部上设有背带9，背带9的顶部设有PP加强带14，PP加强带14的顶端设有包提手带10，包提手带10上设有包提手带扣11。

小背包盖与大背包盖通过拉链和魔术扣16相连，大背包盖与背包本体18通过拉链相连。

背带9通过针织线固定在背包本体18的背部，网兜13通过针织线固定在背包本体18的两侧。

背包本体18通过杄扣12与小背包盖相连。

背包本体18的尺寸为18*31*42cm，背包本体18的承重为6-10Kg，背包本体18采用900D防水牛筋布材料制成。

背包本体18的面料采用900×600D/PU 数码迷彩印尼材料制成，其成分为涤纶，背包本体18的里料采用210D/PU和天鹅绒材料制成，其成分为涤纶，背包本体18上的网布采用摇篮网材料制成，其成分为涤纶，背包本体18上的织带成分为PP，背包本体18的拉链成分为尼龙5°，背包本体18的拉头成分为5°锌合金，背包本体18的硬衬成分为PE板，背包本体18的软衬成分为PE棉，背包本体18的扣具成分为塑料。

该装置是一种便携式户外炊具背包，包括背包本体18，背包本体18的内部设有锅放置槽1、调味品放置槽2、炉灶放置槽4、碗放置槽3和燃气罐放置槽5便于人们放置出行炊具，背包本体18上设有大背包盖，大背包盖的一侧设有菜板放置网6和菜刀放置网7，便于人们放置菜板和刀具，大背包盖的内部设有餐盘放置网15，大背包盖上设有小背包盖，小背包盖上设有魔术扣16，背包本体18的两侧均设有网兜13，网兜13的顶部设有杄扣12，背包本体18的背部上设有减压透气网17，背包本体18的背部上设有背带9，背带9的顶部设有PP加强带14，PP加强带14的顶端设有包提手带10，包提手带10上设有包提手带扣11，该背包适用于户外出行使用。

本实用新型所达到的有益效果是：该装置是一种便携式户外炊具背包，该便携式户外炊具背包方便、便捷；可装多种不同的炊具和餐具，适合于多种不同的户外环境。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
