一种手提包的制作方法

本实用新型涉及一种手提包。

背景技术：

目前，无线充电可以提升电子设备充电的便利性与安全性。无线充电技术也日趋成熟。随着iphone8与iphoneX的面世，必将推进无线充电的普及，将会使无线充电成为充电方式的标配。但是，无线充电装备一般都是放置在办公场所内，不方便携带，而且其放射性相比传统技术也比较大。所以，急需一种手提包，来解决传统无线充电装备携带不便、放射性较大的技术问题。

技术实现要素：

本实用新型解决了传统无线充电装备携带不便、放射性较大的技术问题。

本申请提供了一种手提包，包括包体，所述包体内部设置有电池、发射芯片，所述电池位于所述包体底部并分别与集成电路板、接收芯片相连接，所述集成电路板与所述发射芯片通过电线连接，所述接收芯片安装于所述电池底部。

更进一步，所述包体侧面成三角形结构，底面水平设置，长条形的所述电池水平固定在所述包体底面上，其一端设置所述集成电路板，所述集成电路板上设置有接电端口，所述包体侧面内侧设置有夹层，所述夹层固定有所述发射芯片，所述发射芯片为长条板形贴附于所述包体侧面设置，所述接电端口与所述发射芯片通过所述电线连接。

更进一步，所述包体底面上设置有条形固定座，所述固定座上设置有与所述电池轮廓对应设置有凹槽，所述电池卧入所述凹槽中。

更进一步，所述发射芯片包括5个无线线圈。

更进一步，所述包体的内侧铺设有防辐射层。

更进一步，所述接收芯片铺设在所述电池底部。

本实用新型的有益效果：

1.通过在包内设置无线充电装备使其携带方便，另外可以一边移动一边充电。另一方面公开了一种具体在包内设置无线充电装置的方式，使其设置方式更加合理，及最大化的节省了包内空间，又完成了充电的基本功能。

2.发射芯片采用5个线圈，充电更加快速。防辐射层更好的隔离辐射，保护人体。

附图说明

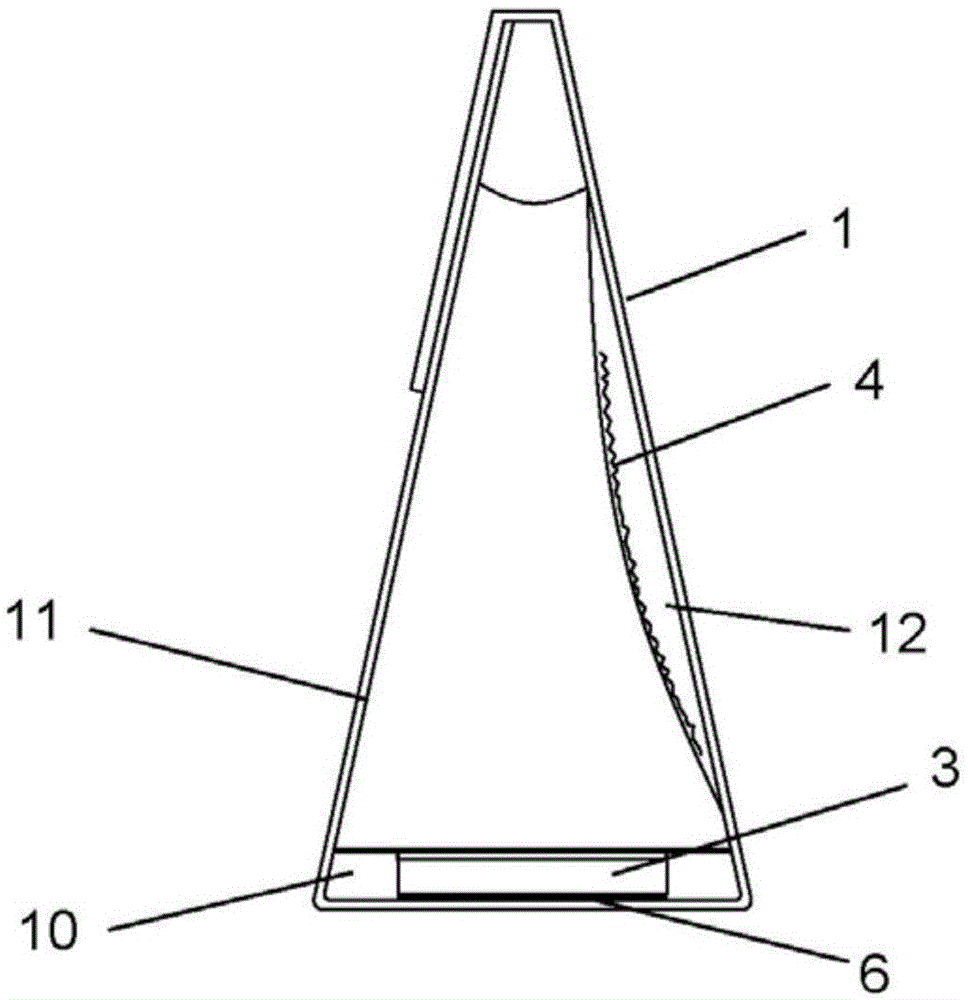

图1是本实用新型整体结构示意图；

图2是本实用新型结构展开示意图；

图3是本实用新型电路连接示意图；

具体实施方式：

以下实施例仅是为清楚的实用新型本所作的举例，而并非对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在下述说明的基础上还可以做出其他不同形式的变化或变动，而这些属于本实用新型精神所引出的显而易见的变化或变动仍处于本实用新型的保护范围之中。

如图1-3所示，一种手提包，包括包体1，所述包体1内部设置有电池3、发射芯片4，所述电池3位于所述包体底部并分别与集成电路板5、接收芯片6相连接，所述集成电路板5与所述发射芯片4通过电线9连接，所述接收芯片安装于所述电池底部。

更进一步，所述包体1侧面成三角形结构，底面水平设置，长条形的所述电池3水平固定在所述包体底面上，其一端设置所述集成电路板 5，所述集成电路板5上设置有接电端口8，所述包体1侧面内侧设置有夹层12，所述夹层12固定有所述发射芯片4，所述发射芯片4为长条板形贴附于所述包体1侧面设置，所述接电端口8与所述发射芯片4通过所述电线9连接。

更进一步，所述包体1底面上设置有条形固定座10，所述固定座10 上设置有与所述电池3轮廓对应设置有凹槽，所述电池3卧入所述凹槽中。

更进一步，所述发射芯片4包括5个无线线圈。功率更大，充电更加快速。

更进一步，所述包体1的内侧铺设有防辐射层11。保护人体免于辐射。

更进一步，所述接收芯片6铺设在所述电池3底部。用于为所述电池3充电。

使用方法和基本原理：

将手机贴附在所述发射芯片4上，利用其之间的磁性固定，所述发射芯片4上的5个线圈与手机内的线圈进行电磁充电。底部的所述电池3 不断通过所述电线9向所述发射芯片4进行供电。所述电池3则是通过其底部的所述接收芯片6进行充电。所述凹槽可以使所述电池3稳定固定，所述发射芯片4的5个线圈则可以提高充电效率。所述接收芯片6铺设在所述电池3底部可以方便给所述电池3从外部充电。符合Qi标准，为定制 led低热方案。
