一种测量温度的饭盒的制作方法

本实用新型涉及一种饭盒，尤其涉及一种测量温度的饭盒。

背景技术：

现有的饭盒结构简，单功能单一，不能直观了解饭盒中的温度，不美观。

技术实现要素：

本实用新型目的在于解决现有的饭盒结构简，单功能单一，不能直观了解饭盒中的温度，不美观的不足而提供的一种新型测量温度的饭盒。

本实用新型是通过以下技术方案来实现的：一种测量温度的饭盒，包括底座、汤碗、餐盘、饭碗、测量温度装置、按钮，所述底座上方设有可拆卸的汤碗，所述汤碗上方设有可拆卸的餐盘，所述餐盘上方设有可拆卸的饭碗，所述底座一侧设有测量温度装置、所述按钮位于所述底座外侧壁上，所述按钮与所述测量温度装置电连接。

进一步地，还包括密封圈，所述底座与汤碗之间设有密封圈，所述汤碗与所述餐盘之间设有密封圈，所述餐盘与所述饭碗之间设有密封圈。

进一步地，所述测量温度装置包括温感控制电路板、温感探头、显示屏，所述温感控制电路板位于所述底座内侧壁上，所述温感探头位于所述温感控制电路板上，所述显示屏位于所述底座右侧，所述温感控制电路板与所述温感探头、按钮、显示屏电连接。

进一步地，所述密封圈为食品级密封圈。

进一步地，所述温感探头为食品级不锈钢温感探头。

进一步地，所述汤碗两外侧壁上设有把手，所述把手采用电木把手，电木把手可以防止烫手。

本实用新型的有益效果在于：

(1)结构简单，设计合理，功能多样，底座外侧壁上设有显示屏，能够直观的看到饭盒中的温度；

(2)汤碗两外侧壁上设有把手，把手采用电木把手，电木把手可以防止烫手。

【附图说明】

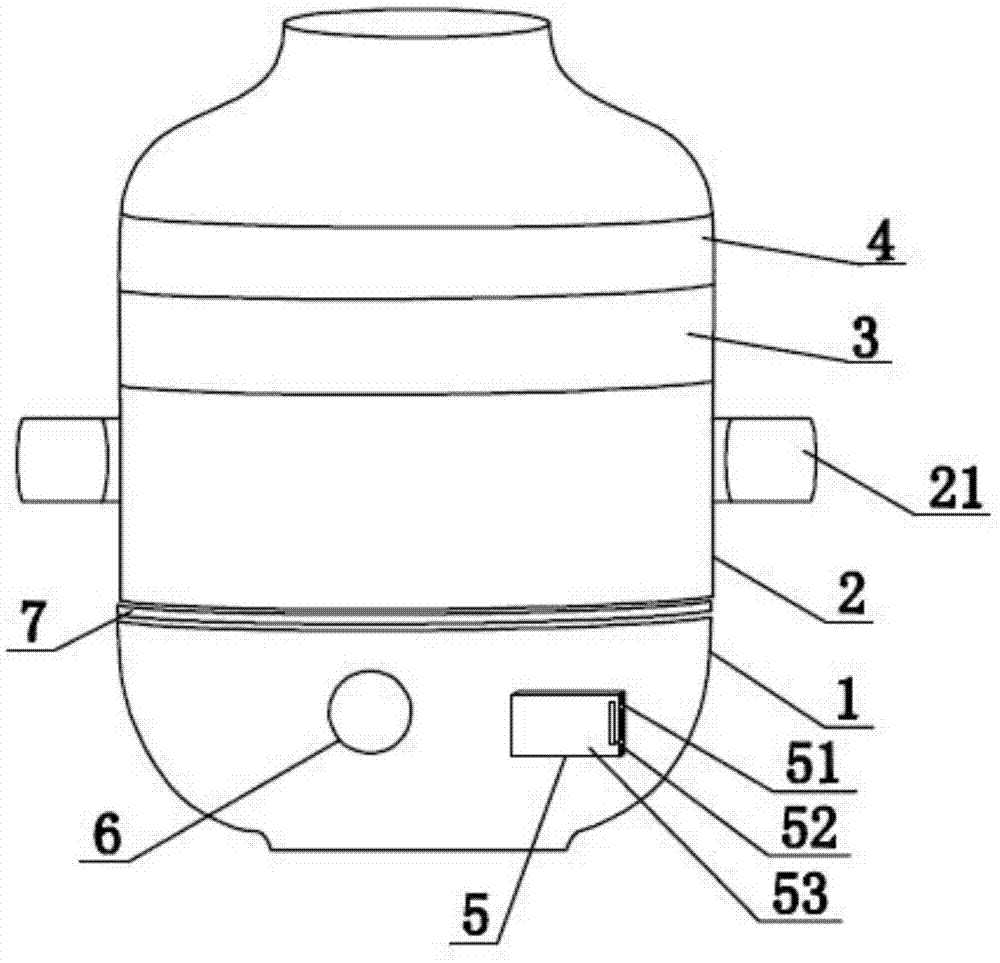

图1为本实用新型测量温度的饭盒结构示意图；

附图标记：1、底座；2、汤碗；21、把手；3、餐盘；4、饭碗；5、测量温度装置；51、温感控制电路板；52、温感探头；53、显示屏；6、按钮；7、密封圈。

【具体实施方式】

下面结合附图及具体实施方式对本实用新型做进一步描述：

如图1所示，一种测量温度的饭盒，包括底座1、汤碗2、餐盘3、饭碗4、测量温度装置5、按钮6，所述底座1上方设有可拆卸的汤碗2，所述汤碗2上方设有可拆卸的餐盘3，所述餐盘3上方设有可拆卸的饭碗4，所述底座1一侧设有测量温度装置5、所述按钮6位于所述底座1外侧壁上，所述按钮6与所述测量温度装置5电连接。

优选地，还包括密封圈7，所述底座1与汤碗2之间设有密封圈7，所述汤碗2与所述餐盘3之间设有密封圈7，所述餐盘3与所述饭碗4之间设有密封圈7。

优选地，所述测量温度装置5包括温感控制电路板51、温感探头52、显示屏53，所述温感控制电路板51位于所述底座1内侧壁上，所述温感探头52位于所述温感控制电路板51上，所述显示屏53位于所述底座1右侧，所述温感控制电路板51与所述温感探头52、按钮6、显示屏53电连接。

优选地，所述密封圈7为食品级密封圈。

优选地，所述温感探头52为食品级不锈钢温感探头。

优选地，所述汤碗2外侧壁上设有把手21，所述把手采用电木把手，电木把手可以防止烫手。

根据上述说明书的揭示和教导，本实用新型所属领域的技术人员还可以对上述实施方式进行适当的变更和修改。因此，本实用新型并不局限于上面揭示和描述的具体实施方式，对本实用新型的一些修改和变更也应当落入本实用新型的权利要求的保护范围内。此外，尽管本说明书中使用了一些特定的术语，但这些术语只是为了方便说明，并不对本实用新型构成任何限制。
