一种箱包的制作方法

本实用新型涉及一种箱包。

背景技术：

箱包是对袋子的统称，是用来装东西的各种包包的统称，包括一般的购物袋、手提包、手拿包、钱包、背包、单肩包、挎包、腰包和多种拉杆箱等。

现有的手提包防护性能一般，受到剧烈的碰撞容易导致包内的物品破损。

技术实现要素：

本实用新型要解决的技术问题是提供一种具有良好的防护性能的箱包。

为解决上述问题，本实用新型采用如下技术方案：

一种箱包，包括包体和收纳在包体内可拆卸的储物箱，所述包体包含有包身和包盖，所述包盖一端与包身缝合，所述包盖上表面设置有提手，所述包盖背面设置有第一网格布、第二网格布和第三网格布，所述第一网格布、第二网格布和第三网格布均与包盖固定连接，所述第一网格布和第二网格布之间设置有第一拉链，所述第一网格布和第二网格布均与第一拉链缝合，所述包盖、第一网格布和第二网格布之间构成有第一收纳袋，所述第二网格布和第三网格布之间设置有第二拉链，所述包盖、第二网格布和第三网格布均与第二拉链固定连接，所述包盖和第三网格布之间构成有第二收纳袋，所述储物箱上设置有可盖住其自身的箱口的储物盒，所述储物盒与储物箱活动连接。

作为优选，所述包盖和包身之间设置有第三拉链，所述包盖和包身均与第三拉链固定连接，包盖和包身采用了拉链封闭，使用方便，开启和关闭简单。

作为优选，所述储物箱和储物盒之间设置有第一连接条，所述第一连接条两端分别与储物箱和储物盒转动连接，所述储物箱和储物盒通过第一连接条活动连接，储物箱和储物盒的连接结构简单，使用和维修方便。

作为优选，所述储物盒上设置有收纳盒，所述收纳盒与储物盒活动连接，通过设置有收纳盒，可以进一步的提升储物空间，并且可以方便使用者分类存放物品。

作为优选，所述储物盒和收纳盒之间设置有第二连接条，所述第二连接条两端分别与储物盒和收纳盒转动连接，所述储物盒和收纳盒通过第二连接条活动连接，储物盒和收纳盒的连接结构简单，维修和使用方便。

作为优选，所述收纳盒和储物箱之间设置有保持条，所述保持条两端分别与收纳盒和储物箱转动连接，所述保持条中部与储物盒转动连接，通过设置有保持条，可以有效的提升储物盒和收纳盒的使用稳定性。

作为优选，所述包身两侧均设置有连接带，所述连接带上设置有D扣，所述储物箱内设置有夹子，所述夹子上夹持有背带，所述背带两端设置有与D扣相配对的锁扣，通过配置有带有锁扣的背带和D扣，在手提不方便的时候可以改为背着，灵活性好。

作为优选，所述包体内表面设置有第一子扣和第二子扣，所述第一子扣位于第二子扣的下方，所述储物箱侧面设置有与第一子扣相配对的第一母扣，所述储物盒侧面设置有与第二子扣相配对的第二母扣，通过设置有采用了子母扣将储物盒和储物箱与包体连接，稳定性好，储物箱不易脱离，而且储物盒不会轻易的打开而导致储物箱内的物品掉出来。

本实用新型的有益效果为：通过在包体内收纳有可拆卸的储物箱，当需要携带重要的物品或者是容易破损的物品，可以装上储物箱，然后把物品放置在储物箱内，可以起到良好的防护效果，当需要携带的物品相对难以损坏的时候可以拆卸出储物箱，此外，包盖和包身之间设置有第三拉链，包盖和包身均与拉链固定连接，包盖和包身采用了拉链封闭，使用方便，开启和关闭简单。储物箱和储物盒之间设置有第一连接条，第一连接条两端分别与储物箱和储物盒转动连接，储物箱和储物盒通过第一连接条活动连接，储物箱和储物盒的连接结构简单，使用和维修方便。储物盒上设置有收纳盒，收纳盒与储物盒活动连接，通过设置有收纳盒，可以进一步的提升储物空间，并且可以方便使用者分类存放物品。储物盒和收纳盒之间设置有第二连接条，第二连接条两端分别与储物盒和收纳盒转动连接，储物盒和收纳盒通过第二连接条活动连接，储物盒和收纳盒的连接结构简单，维修和使用方便。收纳盒和储物箱之间设置有保持条，保持条两端分别与收纳盒和储物箱转动连接，保持条中部与储物盒转动连接，通过设置有保持条，可以有效的提升储物盒和收纳盒的使用稳定性。包身两侧均设置有连接带，连接带上设置有D扣，储物箱内设置有夹子，夹子上夹持有背带，背带两端设置有与D扣相配对的锁扣，通过配置有带有锁扣的背带和D扣，在手提不方便的时候可以改为背着，灵活性好。包体内表面设置有第一子扣和第二子扣，第一子扣位于第二子扣的下方，储物箱侧面设置有与第一子扣相配对的第一母扣，储物盒侧面设置有与第二子扣相配对的第二母扣，通过设置有采用了子母扣将储物盒和储物箱与包体连接，稳定性好，储物箱不易脱离，而且储物盒不会轻易的打开而导致储物箱内的物品掉出来。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

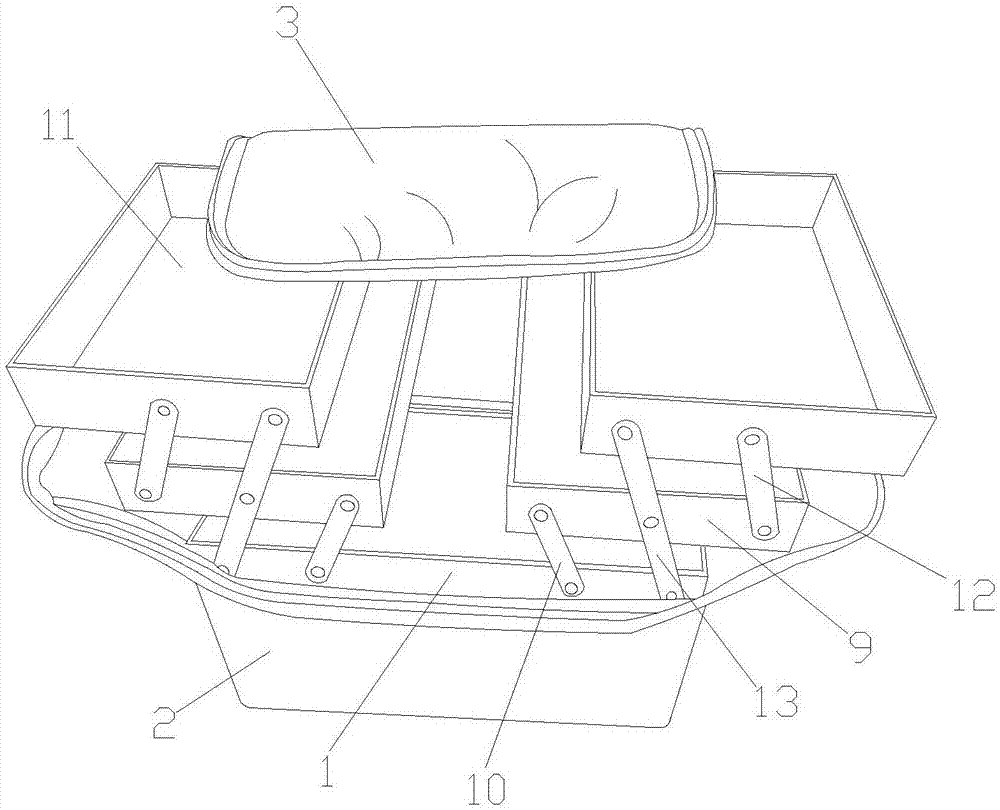

图1为本实用新型一种箱包的结构示意图。

图2为本实用新型一种箱包的侧视图。

图3为本实用新型一种箱包的包盖的局部结构示意图。

图4为本实用新型一种箱包的储物盒和收纳盒张开后的结构示意图。

图5为本实用新型一种箱包的储物盒和收纳盒收起后的结构示意图。

图6为本实用新型一种箱包的储物箱的俯视图。

图中：

1、储物箱；2、包身；3、包盖；4、第一网格布；5、第二网格布；6、第三网格布；7、第一拉链；8、第二拉链；9、储物盒；10、第一连接条；11、收纳盒；12、第二连接条；13、保持条；14、连接带；15、D扣；16、夹子；17、第一母扣；18、第二母扣；19、提手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在实施例中，需要理解的是，术语“中间”、“上”、“下”、“顶部”、“右侧”、“左端”、“上方”、“背面”、“中部”、等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

另外，在本具体实施方式中如未特别说明部件之间的连接或固定方式，其连接或固定方式均可为通过现有技术中常用的螺栓固定，或钉销固定，或销轴连接，或粘合固定，或铆接固定等常规方式，因此，在实施例中不在详述。

实施例1

如图1-4所示，一种箱包，包括包体和收纳在包体内可拆卸的储物箱1，所述包体包含有包身2和包盖3，所述包盖3一端与包身2缝合，所述包盖3上表面设置有提手19，所述包盖3背面设置有第一网格布4、第二网格布5和第三网格布6，所述第一网格布4、第二网格布5和第三网格布6均与包盖3固定连接，所述第一网格布4和第二网格布5之间设置有第一拉链7，所述第一网格布4和第二网格布5均与第一拉链7缝合，所述包盖3、第一网格布4和第二网格布5之间构成有第一收纳袋(未图示)，所述第二网格布5和第三网格布6之间设置有第二拉链8，所述包盖3、第二网格布5和第三网格布6均与第二拉链8固定连接，所述包盖3和第三网格布6之间构成有第二收纳袋(未图示)，所述储物箱1上设置有可盖住其自身的箱口的储物盒9，所述储物盒9与储物箱1活动连接。通过在包体内收纳有可拆卸的储物箱1，当需要携带重要的物品或者是容易破损的物品，可以装上储物箱1，然后把物品放置在储物箱内，可以起到良好的防护效果，当需要携带的物品相对难以损坏的时候可以拆卸出储物箱1。

本实施例的有益效果为：通过在包体内收纳有可拆卸的储物箱，当需要携带重要的物品或者是容易破损的物品，可以装上储物箱，然后把物品放置在储物箱内，可以起到良好的防护效果，当需要携带的物品相对难以损坏的时候可以拆卸出储物箱。

实施例2

如图1-6所示，一种箱包，包括包体和收纳在包体内可拆卸的储物箱1，所述包体包含有包身2和包盖3，所述包盖3一端与包身2缝合，所述包盖3上表面设置有提手19，所述包盖3背面设置有第一网格布4、第二网格布5和第三网格布6，所述第一网格布4、第二网格布5和第三网格布6均与包盖3固定连接，所述第一网格布4和第二网格布5之间设置有第一拉链7，所述第一网格布4和第二网格布5均与第一拉链7缝合，所述包盖3、第一网格布4和第二网格布5之间构成有第一收纳袋(未图示)第一拉链7用于封住第一收纳袋的袋口，所述第二网格布5和第三网格布6之间设置有第二拉链8，所述包盖3、第二网格布5和第三网格布6均与第二拉链8固定连接，所述包盖3和第三网格布6之间构成有第二收纳袋(未图示)，第二拉链8用于封住第二收纳袋的袋口，第一收纳袋和第二收纳袋通过第二拉链隔断，所述储物箱1上设置有可盖住其自身的箱口的储物盒9，所述储物盒9与储物箱1活动连接。所述包盖3和包身2之间设置有第三拉链(未图示)，所述包盖和包身均与第三拉链固定连接，包盖3和包身2采用了拉链封闭，使用方便，开启和关闭简单。所述储物箱1和储物盒9之间设置有第一连接条10，所述第一连接条10两端分别与储物箱1和储物盒9通过转动销(未图示)转动连接，所述储物箱1和储物盒9通过第一连接条10活动连接，储物箱1和储物盒9的连接结构简单，使用和维修方便。所述储物盒9上设置有收纳盒11，所述收纳盒11与储物盒9活动连接，通过设置有收纳盒11，可以进一步的提升储物空间，并且可以方便使用者分类存放物品。所述储物盒9和收纳盒11之间设置有第二连接条12，所述第二连接条12两端分别与储物盒9和收纳盒11通过转动销(未图示)转动连接，所述储物盒9和收纳盒11通过第二连接条12活动连接，储物盒9和收纳盒11的连接结构简单，维修和使用方便。所述收纳盒11和储物箱1之间设置有保持条13，所述保持条13两端分别与收纳盒11和储物箱1转动连接，所述保持条13中部与储物盒9转动连接，通过设置有保持条13，可以有效的提升储物盒9和收纳盒11的使用稳定性。所述包身2两侧均设置有连接带14，所述连接带14上设置有D扣15，所述储物箱1内设置有夹子16，所述夹子16上夹持有背带(未图示)，所述背带两端设置有与D扣15相配对的锁扣(未图示)，通过配置有带有锁扣的背带和D扣15，在手提不方便的时候可以改为背着，灵活性好。所述包体内表面设置有第一子扣(未图示)和第二子扣(未图示)，所述第一子扣位于第二子扣的下方，所述储物箱1侧面设置有与第一子扣相配对的第一母扣17，所述储物盒9侧面设置有与第二子扣相配对的第二母扣18，通过设置有采用了子母扣将储物盒9和储物箱1与包体连接，稳定性好，储物箱1不易脱离，而且储物盒9不会轻易的打开而导致储物箱1内的物品掉出来。通过在包体内收纳有可拆卸的储物箱1，当需要携带重要的物品或者是容易破损的物品，可以装上储物箱1，然后把物品放置在储物箱内，可以起到良好的防护效果，当需要携带的物品相对难以损坏的时候可以拆卸出储物箱1。

本实施例的有益效果为：通过在包体内收纳有可拆卸的储物箱，当需要携带重要的物品或者是容易破损的物品，可以装上储物箱，然后把物品放置在储物箱内，可以起到良好的防护效果，当需要携带的物品相对难以损坏的时候可以拆卸出储物箱，此外，包盖和包身之间设置有第三拉链，包盖和包身均与拉链固定连接，包盖和包身采用了拉链封闭，使用方便，开启和关闭简单。储物箱和储物盒之间设置有第一连接条，第一连接条两端分别与储物箱和储物盒转动连接，储物箱和储物盒通过第一连接条活动连接，储物箱和储物盒的连接结构简单，使用和维修方便。储物盒上设置有收纳盒，收纳盒与储物盒活动连接，通过设置有收纳盒，可以进一步的提升储物空间，并且可以方便使用者分类存放物品。储物盒和收纳盒之间设置有第二连接条，第二连接条两端分别与储物盒和收纳盒转动连接，储物盒和收纳盒通过第二连接条活动连接，储物盒和收纳盒的连接结构简单，维修和使用方便。收纳盒和储物箱之间设置有保持条，保持条两端分别与收纳盒和储物箱转动连接，保持条中部与储物盒转动连接，通过设置有保持条，可以有效的提升储物盒和收纳盒的使用稳定性。包身两侧均设置有连接带，连接带上设置有D扣，储物箱内设置有夹子，夹子上夹持有背带，背带两端设置有与D扣相配对的锁扣，通过配置有带有锁扣的背带和D扣，在手提不方便的时候可以改为背着，灵活性好。包体内表面设置有第一子扣和第二子扣，第一子扣位于第二子扣的下方，储物箱侧面设置有与第一子扣相配对的第一母扣，储物盒侧面设置有与第二子扣相配对的第二母扣，通过设置有采用了子母扣将储物盒和储物箱与包体连接，稳定性好，储物箱不易脱离，而且储物盒不会轻易的打开而导致储物箱内的物品掉出来。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
