一种发票整理辅助用具的制作方法

本实用新型涉及发票整理设备技术领域，具体为一种发票整理辅助用具。

背景技术：

发票是指一切单位和个人在购销商品、提供或接受服务以及从事其他经营活动中，所开具和收取的业务凭证，是会计核算的原始依据，也是审计机关、税务机关执法检查的重要依据，所以发票的整理保存十分必要。

传统的手工整理发票一般散铺在桌面上，相关人员手工整理，存在不能很好的整齐的对发票进行整理，同时，安全系数降低，且现在的整理人员用嘴唇湿润手指再整理，这种行为不卫生，另外，整理发票的同时不能够有效的验证发票的真伪。

技术实现要素：

本实用新型的目的在于提供一种发票整理辅助用具，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种发票整理辅助用具，包括底座、箱体和预整理仓，所述底座的一侧并列活动安装有两个储物抽屉，且底座的顶部安装有箱体，箱体一端的中间位置处设有控制仓，控制仓的内部安装有控制器，所述箱体一侧靠近控制仓的一角位置处安装有条形码扫描器，条形码扫描器的输出端通过导线与控制器的输入端电性连接，且箱体顶部靠近控制仓的一端安装有声光报警器，声光报警器通过导线与控制器电性连接，所述条形码扫描器下方的箱体上设有凹槽，凹槽的内部安装有湿手器，且条形码扫描器一侧的箱体内部设有预整理仓，预整理仓一侧的箱体上铰接有保护罩，保护罩上安装有指纹锁，指纹锁通过导线与控制器电性连接，所述预整理仓的内部并列可拆卸安装有第一预整理箱、第二预整理箱、第三预整理箱以及废票箱，第一预整理箱、第二预整理箱以及第三预整理箱的内部皆安装有U形压板，且U形压板与第一预整理箱、第二预整理箱以及第三预整理箱之间皆固定连接有复位弹簧。

优选的，所述底座底部的四个角位置处皆安装有橡胶吸盘，且底座两端皆中间位置处皆通过螺栓安装有提手。

优选的，所述控制仓一侧的箱体上通过铰链活动安装有检修门。

优选的，所述保护罩的中间位置处安装有可视窗。

优选的，所述U形压板远离第一预整理箱、第二预整理箱以及第三预整理箱的一端皆安装有滚筒，且滚筒的表面皆设有防滑垫。

优选的，所述指纹锁上方的保护罩上安装有拉手。

与现有技术相比，本实用新型的有益效果是：该发票整理辅助用具，通过底座的底部设置橡胶吸盘，增加设备的整体稳定性，避免掉落损坏，通过在箱体一侧设有的凹槽内安装湿手器来湿润手指，提高卫生的同时提高整理效率，另外，通过在凹槽上方的箱体一侧安装条形码扫描器，能够在整理发票的同时，有效的验证发票的真伪，通过在箱体内部设有预整理仓，并在预整理仓的内部可拆卸安装有第一预整理箱、第二预整理箱、第三预整理箱，能够在整理发票的同时，对发票分离处理，方便后期处理，使用方便，且预整理仓内部设置的废票箱，方便收集废票，通过在第一预整理箱、第二预整理箱以及第三预整理箱的内部皆安装有U形压板，并在U形压板与第一预整理箱、第二预整理箱以及第三预整理箱之间皆固定连接有复位弹簧，能够有效的对发票固定、压缩，操作方便，整理效果好，便于叠加存放，本实用新型通过在预整理仓一侧的箱体上铰接保护罩，并在保护罩上安装有指纹锁，能够有效的增加发票的安全性。

附图说明

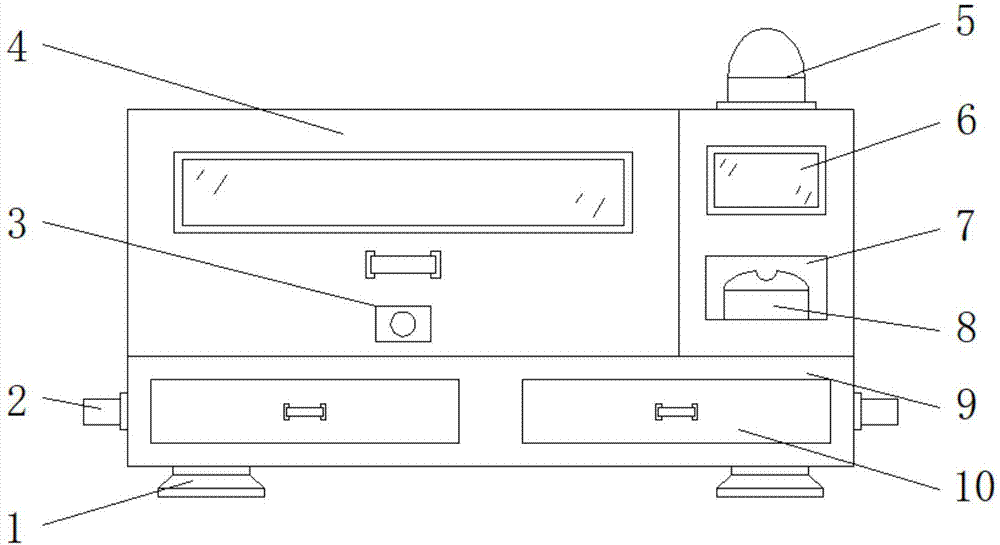

图1为本实用新型的主视结构示意图；

图2为本实用新型的内部结构示意图；

图3为本实用新型的侧视结构示意图；

图4为本实用新型的局部结构示意图。

图中：1-橡胶吸盘；2-提手；3-指纹锁；4-保护罩；5-声光报警器；6-条形码扫描器；7-凹槽；8-湿手器；9-底座；10-储物抽屉；11-预整理仓；12-第一预整理箱；13-第二预整理箱；14-第三预整理箱；15-废票箱；16-箱体；17-控制器；18-控制仓；19-检修门；20-U形压板；21-复位弹簧；22-滚筒。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种发票整理辅助用具，包括底座9、箱体16和预整理仓11，底座9底部的四个角位置处皆安装有橡胶吸盘1，且底座9两端皆中间位置处皆通过螺栓安装有提手2，底座9的一侧并列活动安装有两个储物抽屉10，且底座9的顶部安装有箱体16，箱体16一端的中间位置处设有控制仓18，控制仓18一侧的箱体16上通过铰链活动安装有检修门19，控制仓18的内部安装有控制器17，控制器17可为FHR-211控制器，箱体16一侧靠近控制仓18的一角位置处安装有条形码扫描器6，条形码扫描器6的输出端通过导线与控制器17的输入端电性连接，能够在整理发票的同时，有效的验证发票的真伪，且箱体16顶部靠近控制仓18的一端安装有声光报警器5，声光报警器5通过导线与控制器17电性连接，条形码扫描器6下方的箱体16上设有凹槽7，凹槽7的内部安装有湿手器8，提高卫生的同时提高整理效率，且条形码扫描器6一侧的箱体16内部设有预整理仓11，预整理仓11一侧的箱体16上铰接有保护罩4，保护罩4的中间位置处安装有可视窗，保护罩4上安装有指纹锁3，指纹锁3上方的保护罩上安装有拉手，指纹锁3通过导线与控制器17电性连接，能够有效的增加发票的安全性，预整理仓11的内部并列可拆卸安装有第一预整理箱12、第二预整理箱13、第三预整理箱14以及废票箱15，第一预整理箱12、第二预整理箱13以及第三预整理箱14的内部皆安装有U形压板20，且U形压板20与第一预整理箱12、第二预整理箱13以及第三预整理箱14之间皆固定连接有复位弹簧21，U形压板20远离第一预整理箱12、第二预整理箱13以及第三预整理箱14的一端皆安装有滚筒22，且滚筒22的表面皆设有防滑垫，能够有效的对发票固定、压缩，操作方便，整理效果好，便于叠加存放。

工作原理：使用时，通过3打开保护罩4，将待整理的发票通过条形码扫描器6扫描，条形码扫描器6将扫描结果传递至控制器17，控制器17处理判断，如果条形码有误，控制器17控制声光报警器5报警，将该发票放入废票箱15内部，若该发票无误，将该发票分类放入第一预整理箱12、第二预整理箱13或第三预整理箱14内部，并通过U形压板20与复位弹簧21的相互配合下对发票固定、压缩，操作方便，整理效果好，便于叠加存放，当整理人员在整理过程中需要离开时，将保护罩4关闭，在指纹锁3的作用下，只用相关的工作人员才能打开保护罩4，从而有效的增加发票的安全性。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
