新型饭盒的制作方法

本实用新型涉及饭盒领域，具体涉及一种新型饭盒。

背景技术：

饭盒是一种专门用来装饭菜的盒子，也称便当盒，大多用铝、不锈钢、塑料制成。目前，由于在外吃饭价格过于贵，食品卫生不过关，食品不健康，大多数人会选择带饭，但是吃完饭以后，无法彻底清洁饭盒，导致饭盒脏，有异味。

而新型饭盒是专门为了清洁饭盒而设计的，其中包括盒盖和盒身，方便了用户的用餐和用餐后的清洁。

目前，公开号CN107713248A的中国专利公开了一种饭盒，包括盒体、盒盖，饭盒内横向设有一个隔板，由此构成一个专用的菜盒。通过隔板所构成的饭盒和菜盒，让使用者更方便更符合需要。但是用户用完饭盒没有清洗工具无法将饭盒洗净。

技术实现要素：

本实用新型的目的是提供一种新型饭盒，其具有方便清洗，方便用户用餐的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种新型饭盒，包括盒盖，盒盖下方的盒身，盒盖上设有收纳盒，收纳盒嵌设在盒盖上，与盒盖可拆卸连接，收纳盒分为远离盒身一侧的上隔层和靠近盒身一侧的下隔层，上隔层盛放清洗剂，下隔层放置清洁球，上隔层上设有挤压式喷头，下隔层上设有清洁球卡板，卡板卡设在下隔层上。

通过采用上述技术方案，用户在使用完饭盒以后，可以用清洗剂和清洁球把饭盒洗净，避免了饭盒脏，滋生细菌的问题，收纳盒可拆卸，方便了用户更准确的把清洗剂挤压在想清洗的地方。

进一步设置：盒身的一侧设有隔层，隔层中设有内胆，内胆与隔层可拆卸，内胆与隔层的空隙内设有泡沫塑料，隔层上方有连接卡板。

通过采用上述技术方案，用户在使用饭盒时，可以在内胆中放入汤汁，让用户将汤汁拿出饮用更加方便，间隙中的泡沫塑料增加了隔层的保温性能。

进一步设置：盒盖内部靠近盒身的一侧设有用于加热饭菜的发热装置。

通过采用上述技术方案，发热装置可以给饭菜进行加热，保持饭菜的温度在合适的范围，便于食用。

进一步设置：盒盖内部设有储电装置，并与发热装置相连接，盒盖的一侧设有USB母口与储电装置连接，USB母口上设有防水卡板。

通过采用上述技术方案，储电装置使发热装置可以持续使用，USB母口和储电装置连接，可以对储电装置进行充电，方便储电装置多次使用。

进一步设置：盒盖与盒身连接的两侧分别设有锁扣。

通过采用上述技术，可以使盒盖和盒身连接紧密，防止饭菜漏出的情况。

进一步设置：盒盖远离USB母口的一侧设有按钮与储电装置连接。

通过采用上述技术，按钮可以控制发热装置是否得电，使储电装置减少非必要供应电的情况，减少了电量的损耗。

进一步设置：盒身内部设有隔板，隔板高度比盒身高度低。

通过采用上述技术，通过隔板所构成的饭盒和菜盒，使用时可以分别用于装饭和菜，让使用者更方便的分开菜饭。

进一步设置：盒盖上远离盒身的一侧设有把手，把手与盒盖固定连接。

通过采用上述技术，把手方便用户对新型饭盒的提拉，手部使用的力量能最大程度受力到对新型饭盒的提拉上。

综上所述，本实用新型具有以下有益效果：

结构合理，收纳盒中的清洗剂和清洁球方便了用户在用餐后对饭盒的清洗，发热装置保持饭菜的温度在合适的范围，便于食用，盒盖内部的储电装置和USB母口保证了发热装置的持续使用。

附图说明

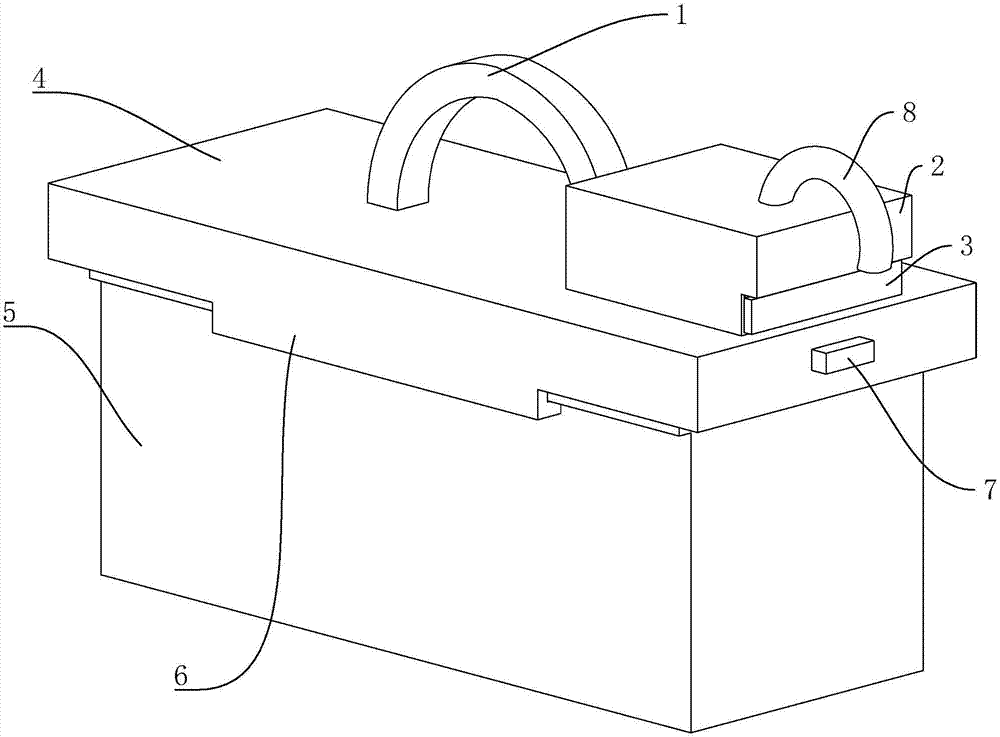

图1是实施例1中新型饭盒结构示意图；

图2是实施例1新型饭盒剖面结构示意图。

图中，1、把手；2、上隔层；3、下隔层；4、盒盖；5、盒身；6、锁扣；7、按钮；8、按压式喷头；9、USB母口；10、防水卡板；11、隔层；12、内胆；13、储电装置；14、发热装置；15、隔板；16、连接卡板；17、清洁球卡板；18、泡沫塑料。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例1：一种新型饭盒，包括盒盖4，盒盖4的上设有长方形收纳盒，收纳盒嵌设在盒盖4上，与盒盖4可拆卸连接，收纳盒分为上隔层2和下隔层3，上隔层2放置清洗剂，上隔层2上设置了按压式喷头8，下隔层3上放置清洁球，下隔层3上设置了清洁球卡板17，清洁球卡板17卡设在盒盖4上。

盒盖4的内部靠近盒身5的一侧设有发热装置14和储电装置13，发热装置14与储电装置13用导线连接，盒盖4的左侧设有USB母口9与储电装置13相连接，USB母口9上设有防水卡板10，与USB母口9相对的一侧设置了按钮7与储电装置13连接，盒盖4上方设置了环形的把手1，把手1与盒盖4转动连接。

盒盖4的下方是盒身5，盒身5的一侧设有一个隔层11，隔层11中设有一个内胆12，内胆12与隔层11可拆卸，内胆12与隔层11的空隙内设有泡沫塑料18，隔层11上方有连接卡板16，盒身5中间设置了比盒身5低的隔板15，分隔出菜格和饭格。

盒身5上方设有边沿，盒盖4两侧各设有一个锁扣6，锁扣6卡设在边沿上。

用户使用方法如下:用户在使用饭盒时，可以先将饭盒里的菜饭进行加热，可以按住盒盖4一侧的按钮7，之后储电装置13会给发热装置14送电，当用户觉得热量适可的情况下可以将按钮7再按一下，停止储电装置13送电，这样保证了用户可以吃饭时有不同温度的选择。

当加热结束后，用户可以用手拨开锁扣6，将盒盖4拿下，盒身5中有隔层11中可以放汤汁等，隔板15分隔出菜和饭，如果用户需要汤汁可以打开隔层11上方的连接卡板16将隔层11中的内胆12拆卸，内胆12与隔层11的空隙内设有泡沫塑料18可以将汤汁更好保温，隔板15分为菜格和饭格，使饭盒更具有功能性满足客户的需求。

客户用完餐以后，将盒盖4上的收纳盒的卡板打开，拿出清洁球，将手按压在按压式喷头8上挤出清洗剂，然后就可以洗净饭盒，这样保证了饭盒在用完餐之后的清洁。

当储电装置13电量不足时，用户可以将盒盖4与按钮7相对的一侧的USB母口9上的防水卡板10拨开，然后将数据线插入USB母口9进行充电，保证了储电装置13的持续使用。

上述的实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
