一种可监测心跳的运动健康内衣的制作方法

本实用新型涉及贴身内衣设计技术领域，具体为一种可监测心跳的运动健康内衣。

背景技术：

现有技术cn201520072410.7公开了一种智能内衣，包括两个相连的罩杯和与所述罩杯相连的背带，所述的罩杯设有容纳腔，所述的容纳腔设有一位于罩杯顶部的开口，所述的开口处设有用于闭合该开口的第一连接件，所述的容纳腔内设有一与罩杯形状匹配的按摩垫，所述的按摩垫靠近人体的一面由上而下设有四排第一凸棱，所述的第一凸棱的两侧分别设有两列第二凸棱，所述的第一凸棱由多个第一硅胶按摩点组成，第一凸棱上的第一硅胶按摩点的直径由中间向两侧逐渐增大，所述的第二凸棱由多个第二硅胶按摩点组成，所述的按摩垫的内部设有中药填充层，左侧罩杯内的按摩垫的远离人体的一面连接有检测器，用检测器可以实时监测人体运动时心跳、体温，人体运动状态，如一天内的运动量，此外可以对于久坐的办公室白领以震动提醒的方式提醒不要久坐，工作一段时间后要及时活动，进而起到促进运动和保健的作用。

贴身内衣多种多样，设计时均是以提高吸汗、矫型、衬托身体、保暖及不受来自身体污秽危害的功能。为了使得内衣扩展内衣的实用性，本实用新型提供了一种能够可监测心跳的运动健康内衣，并结合智能手机实时监测人体心率变化，使得使用者能够及时的了解自身心脏状况，避免高心率的运动，对换用特殊病状的人具有重要的意义。

技术实现要素：

本实用新型的主要目的提供一种可监测心跳的运动健康内衣，可以有效的解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种可监测心跳的运动健康内衣，包括内衣体，所述内衣体正面位于人体心脏的位置设置有监测层，所述监测层包括外包裹布，所述外包裹布内部设置有心率传感器，所述内衣体背面位于人体脊柱的位置设置有供电控制设备，所述供电控制设备包括供电组和控制器组，所述供电组包括硅胶卡座，所述硅胶卡座内表面设置有复数个纽扣电池组，所述控制器组包括控制器和用于与外设的智能设备通信的蓝牙通信装置，所述控制器分别与蓝牙通信装置、心率传感器和纽扣电池组电性连接。

进一步的，所述外包裹布位于内衣体接触的位置通过点胶贴合与内衣体固定连接。

进一步的，所述内衣体右侧位于硅胶卡座的位置通过魔术贴设置有粘合导电门，所述粘合导电门靠近纽扣电池组的一侧设置有导电板，所述导电板与控制器电性连接。

进一步的，位于心率传感器左侧所述外包裹布的厚度大于位于心率传感器右侧所述外包裹布的厚度。

进一步的，所述监测层外表面缝合有复数个弹性布。

工作原理和有益效果：通过控制器连接蓝牙通信装置将心率传感器反馈的信息反馈给智能手机，可以有的解决背景技术中的问题；使用时，纽扣电池组不断地为心率传感器、控制器和蓝牙通信装置供电，控制器将心率传感器反馈的心率信息及时的通过蓝牙通信装置反馈给智能手机，使用者可以通过智能手机接收相关数据后进行后台处理，并通过手机屏幕显示出来，可以有效地帮助使用者及时的了解自身心率变化，同时给可以为医生诊断带来便利；所述外包裹布位于内衣体接触的位置通过点胶贴合与内衣体固定连接，使得外包裹布与内衣体无缝连接，避免影响穿着时的触感；所述内衣体右侧位于硅胶卡座的位置通过魔术贴设置有粘合导电门，所述粘合导电门靠近纽扣电池组的一侧设置有导电板，所述导电板与控制器电性连接，可以通过打开粘合导电门对硅胶卡座内的纽扣电池组进行更换，提高其时候寿命；位于心率传感器左侧所述外包裹布的厚度大于位于心率传感器右侧所述外包裹布的厚度，即心率传感器与人体心脏位置更加贴合，提高监测数据的准确性；所述监测层外表面缝合有复数个弹性布，弹性布可以使得心率传感器与人体适当的贴合紧密，同时弹性布具有弹性，可以适应不同体型的人群。

附图说明

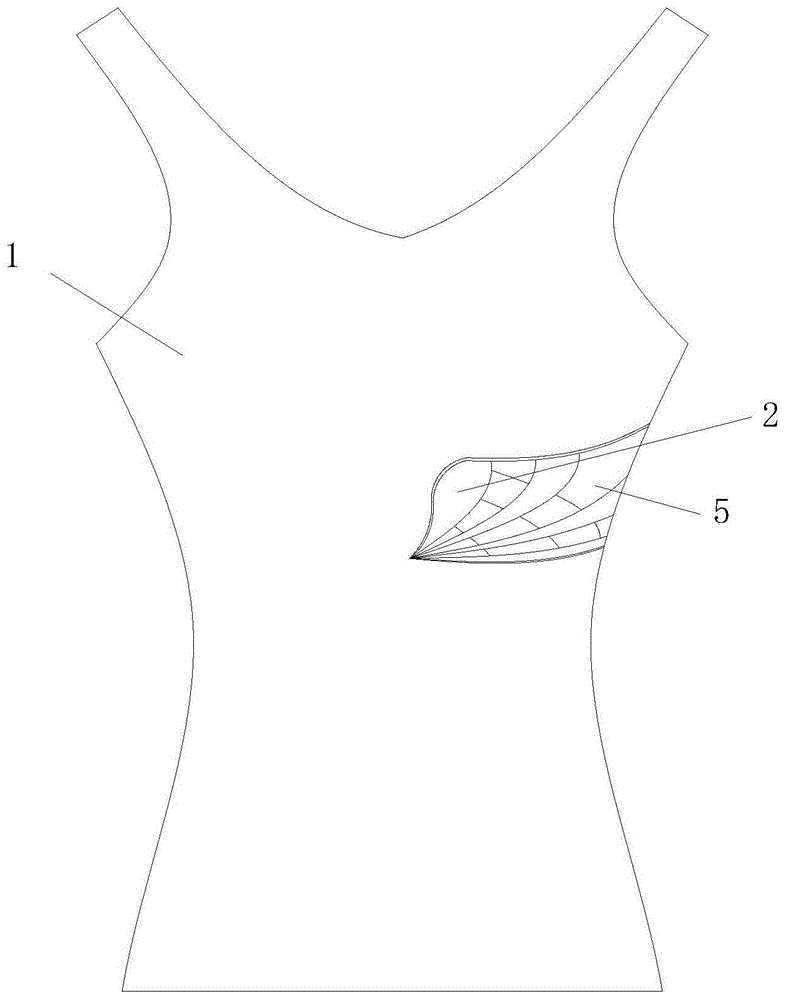

图1为本实用新型的主视结构示意图；

图2为本实用新型的侧视局部剖视结构示意图；

图3为本实用新型图2中a的结构放大示意图。

图中：1、内衣体；2、监测层；3、供电控制设备；31、供电组；311、硅胶卡座；312、纽扣电池组；313、粘合导电门；314、导电板；32、控制器组；4、心率传感器；5、弹性布。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-3所示，一种可监测心跳的运动健康内衣，包括内衣体1，所述内衣体1正面位于人体心脏的位置设置有监测层2，所述监测层2包括外包裹布，所述外包裹布内部设置有心率传感器4,所述内衣体1背面位于人体脊柱的位置设置有供电控制设备3，所述供电控制设备3包括供电组31和控制器组32，所述供电组31包括硅胶卡座311，所述硅胶卡座311内表面设置有复数个纽扣电池组312，所述控制器组32包括控制器和用于与外设的智能设备通信的蓝牙通信装置，所述控制器分别与蓝牙通信装置、心率传感器4和纽扣电池组电性连接。

本实用新型一种可监测心跳的运动健康内衣，通过纽扣电池组312不断地为心率传感器4、控制器和蓝牙通信装置供电，控制器将心率传感器4反馈的心率信息及时的通过蓝牙通信装置反馈给智能手机，使用者可以通过智能手机接收相关数据后进行后台处理，并通过手机屏幕显示出来，可以有效地帮助使用者及时的了解自身心率变化，同时给可以为医生诊断带来便利。

其中，外包裹布位于内衣体1接触的位置通过点胶贴合与内衣体1固定连接，使得外包裹布与内衣体无缝连接，避免影响穿着时的触感。

其中，内衣体1右侧位于硅胶卡座311的位置通过魔术贴设置有粘合导电门313，粘合导电门313靠近纽扣电池组312的一侧设置有导电板314，导电板314与控制器电性连接，可以通过打开粘合导电门对硅胶卡座内的纽扣电池组进行更换，提高其时候寿命。

其中，位于心率传感器4左侧外包裹布的厚度大于位于心率传感器4右侧外包裹布的厚度，即心率传感器与人体心脏位置更加贴合，提高监测数据的准确性。

其中，监测层2外表面缝合有复数个弹性布5，弹性布可以使得心率传感器与人体适当的贴合紧密，同时弹性布具有弹性，可以适应不同体型的人群。
