一种护理用口罩的制作方法

本实用新型涉及口罩技术领域，具体为一种护理用口罩。

背景技术：

护理是自然科学、社会科学、人文科学等多学科相互渗透的一门综合性应用学科，护理学经历了四个过程：简单的清洁卫生护理、以疾病为中心的护理、以病人为中心的整理护理、以人的健康为中心的护理，护理学通过不断地实践、教育、研究，得到积极充实和完善，逐渐形成了自己特有的理论和实践体系，成为一门独立的学科，在护理科中需要使用口罩，但是现有的口罩其密封性较差，在医护人员戴着眼镜的时候，眼镜的表面会起雾，从而影响了医护人员护理工作的进行。

技术实现要素：

本实用新型的目的在于提供一种护理用口罩，具备便于使用的优点，解决了现有的口罩其密封性较差，在医护人员戴着眼镜的时候，眼镜的表面会起雾，从而影响了医护人员护理工作进行的问题。

为实现上述目的，本实用新型提供如下技术方案：一种护理用口罩，包括无纺布内层，所述无纺布内层的顶部贴敷有超细聚丙烯纤维熔喷材料中层，所述超细聚丙烯纤维熔喷材料中层的顶部贴敷有活性炭纤维过滤层，所述活性炭纤维过滤层的顶部贴敷有超薄聚丙烯熔喷材料外层，所述超薄聚丙烯熔喷材料外层与活性炭纤维过滤层之间的顶部放置有筋条，所述有筋条的顶部和底部通过缝纫机进行缝合固定，所述无纺布内层正面的顶部通过粘合剂粘结有密封棉条，所述密封棉条的表面热压复合有pvc膜基材，所述pvc膜基材的表面涂覆有医用粘合剂，所述医用粘合剂的表面贴敷有离型纸。

优选的，所述无纺布内层、超细聚丙烯纤维熔喷材料中层、活性炭纤维过滤层和超薄聚丙烯熔喷材料外层的两侧均设置有固定边，所述固定边通过缝纫机与无纺布内层、超细聚丙烯纤维熔喷材料中层、活性炭纤维过滤层和超薄聚丙烯熔喷材料外层进行缝合固定。

优选的，所述无纺布内层的表面设置有褶皱，所述褶皱通过无纺布内层折贴形成。

优选的，所述固定边的内腔缝合有挂绳，所述挂绳具有一定的弹力。

优选的，所述筋条采用金属丝制成，具有较强的支撑力。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过无纺布内层、超细聚丙烯纤维熔喷材料中层、活性炭纤维过滤层、超薄聚丙烯熔喷材料外层、筋条、密封棉条、pvc膜基材、医用粘合剂和离型纸的配合使用，不仅能够为医护人员提供良好的隔离防护性能，而且还能保住口罩良好的密封性，不会使戴有眼镜的工作人员其眼镜的表面起雾，给医护人员的护理工作带来了极大的便利。

2、本实用新型通过设置固定边，能够对各个防护层进行固定，更好的保证了口罩的完整性，通过设置褶皱，能够使口罩的使用面积增大，使其能够适应不同的人群，通过设置挂绳，能够更方便将口罩进行挂带，更好的保证穿戴的便利性，通过采用金属丝制成的筋条，能够带动密封棉条产生形变，使密封棉条与鼻梁进行紧密贴合，更好的保证了口罩良好的密封性。

附图说明

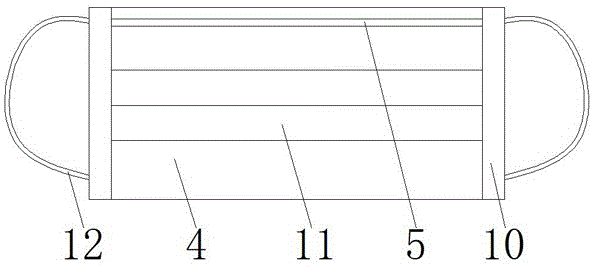

图1为本实用新型结构示意图；

图2为本实用新型超薄聚丙烯熔喷材料外层与密封棉条连接结构示意图；

图3为本实用新型无纺布内层、超细聚丙烯纤维熔喷材料中层、活性炭纤维过滤层和超薄聚丙烯熔喷材料外层的连接结构示意图。

图中：1、无纺布内层；2、超细聚丙烯纤维熔喷材料中层；3、活性炭纤维过滤层；4、超薄聚丙烯熔喷材料外层；5、筋条；6、密封棉条；7、pvc膜基材；8、医用粘合剂；9、离型纸；10、固定边；11、褶皱；12、挂绳。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型的部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-3，一种护理用口罩，包括无纺布内层1，无纺布内层1的表面设置有褶皱11，褶皱11通过无纺布内层1折贴形成，通过设置褶皱11，能够使口罩的使用面积增大，使其能够适应不同的人群，无纺布内层1的顶部贴敷有超细聚丙烯纤维熔喷材料中层2，超细聚丙烯纤维熔喷材料中层2的顶部贴敷有活性炭纤维过滤层3，活性炭纤维过滤层3的顶部贴敷有超薄聚丙烯熔喷材料外层4，无纺布内层1、超细聚丙烯纤维熔喷材料中层2、活性炭纤维过滤层3和超薄聚丙烯熔喷材料外层4的两侧均设置有固定边10，固定边10通过缝纫机与无纺布内层1、超细聚丙烯纤维熔喷材料中层2、活性炭纤维过滤层3和超薄聚丙烯熔喷材料外层4进行缝合固定，通过设置固定边10，能够对各个防护层进行固定，更好的保证了口罩的完整性，固定边10的内腔缝合有挂绳12，挂绳12具有一定的弹力，通过设置挂绳12，能够更方便将口罩进行挂带，更好的保证穿戴的便利性，超薄聚丙烯熔喷材料外层4与活性炭纤维过滤层3之间的顶部放置有筋条5，有筋条5的顶部和底部通过缝纫机进行缝合固定，筋条5采用金属丝制成，具有较强的支撑力，通过采用金属丝制成的筋条5，能够带动密封棉条6产生形变，使密封棉条6与鼻梁进行紧密贴合，更好的保证了口罩良好的密封性，无纺布内层1正面的顶部通过粘合剂粘结有密封棉条6，密封棉条6的表面热压复合有pvc膜基材7，pvc膜基材7的表面涂覆有医用粘合剂8，医用粘合剂8的表面贴敷有离型纸9，通过无纺布内层1、超细聚丙烯纤维熔喷材料中层2、活性炭纤维过滤层3、超薄聚丙烯熔喷材料外层4、筋条5、密封棉条6、pvc膜基材7、医用粘合剂8和离型纸9的配合使用，不仅能够为医护人员提供良好的隔离防护性能，而且还能保住口罩良好的密封性，不会使戴有眼镜的工作人员其眼镜的表面起雾，给医护人员的护理工作带来了极大的便利。

使用时，首先将离型纸9揭开，然后将涂覆有医用粘合剂8的pvc膜基材7与鼻梁进行粘结，然后通过对筋条5进行施加压力，使筋条5发生形变，通过筋条5的形变带动密封棉条6进行形变，使密封棉条6紧密贴合鼻梁，从而保证了口罩良好的密封性，不会使眼镜出现起雾的现象。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种护理用口罩，包括无纺布内层（1），其特征在于：所述无纺布内层（1）的顶部贴敷有超细聚丙烯纤维熔喷材料中层（2），所述超细聚丙烯纤维熔喷材料中层（2）的顶部贴敷有活性炭纤维过滤层（3），所述活性炭纤维过滤层（3）的顶部贴敷有超薄聚丙烯熔喷材料外层（4），所述超薄聚丙烯熔喷材料外层（4）与活性炭纤维过滤层（3）之间的顶部放置有筋条（5），所述有筋条（5）的顶部和底部通过缝纫机进行缝合固定，所述无纺布内层（1）正面的顶部通过粘合剂粘结有密封棉条（6），所述密封棉条（6）的表面热压复合有pvc膜基材（7），所述pvc膜基材（7）的表面涂覆有医用粘合剂（8），所述医用粘合剂（8）的表面贴敷有离型纸（9）。

2.根据权利要求1所述的一种护理用口罩，其特征在于：所述无纺布内层（1）、超细聚丙烯纤维熔喷材料中层（2）、活性炭纤维过滤层（3）和超薄聚丙烯熔喷材料外层（4）的两侧均设置有固定边（10），所述固定边（10）通过缝纫机与无纺布内层（1）、超细聚丙烯纤维熔喷材料中层（2）、活性炭纤维过滤层（3）和超薄聚丙烯熔喷材料外层（4）进行缝合固定。

3.根据权利要求1所述的一种护理用口罩，其特征在于：所述无纺布内层（1）的表面设置有褶皱（11），所述褶皱（11）通过无纺布内层（1）折贴形成。

4.根据权利要求2所述的一种护理用口罩，其特征在于：所述固定边（10）的内腔缝合有挂绳（12），所述挂绳（12）具有弹力。

5.根据权利要求1所述的一种护理用口罩，其特征在于：所述筋条（5）采用金属丝制成，具有支撑力。

技术总结
本实用新型公开了一种护理用口罩，包括无纺布内层，所述无纺布内层的顶部贴敷有超细聚丙烯纤维熔喷材料中层，所述超细聚丙烯纤维熔喷材料中层的顶部贴敷有活性炭纤维过滤层，活性炭纤维过滤层的顶部贴敷有超薄聚丙烯熔喷材料外层，超薄聚丙烯熔喷材料外层与活性炭纤维过滤层之间的顶部放置有筋条。本实用新型通过无纺布内层、超细聚丙烯纤维熔喷材料中层、活性炭纤维过滤层、超薄聚丙烯熔喷材料外层、筋条、密封棉条、PVC膜基材、医用粘合剂和离型纸的配合使用，不仅能够为医护人员提供良好的隔离防护性能，而且还能保住口罩良好的密封性，不会使戴有眼镜的工作人员其眼镜的表面起雾，给医护人员的护理工作带来了极大的便利。

技术研发人员：崔鹏;崔庭耀;杨扬
受保护的技术使用者：鼎晟钰诚(河北)科技有限公司
技术研发日：2020.03.16
技术公布日：2020.12.01
