一种保湿口罩的制作方法

本实用新型涉及一种口罩，具体是一种保湿口罩，属于口罩应用技术领域。

背景技术：

口罩是一种卫生用品，一般指戴在口鼻部位用于过滤进入口鼻的空气，以达到阻挡有害的气体、气味、飞沫进出佩戴者口鼻的用具，以纱布或纸等制成；口罩对进入肺部的空气有一定的过滤作用，在呼吸道传染病流行时，在粉尘等污染的环境中作业时，戴口罩具有非常好的作用。

现有的口罩在进行使用时，可能缺少保湿结构，吸入的空气可能较为干燥，空气质量可能较差，同时可能缺少杀菌以及过滤结构，进入的空气可能不便于进行过滤以及杀菌处理。因此，针对上述问题提出一种保湿口罩。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种保湿口罩。

本实用新型通过以下技术方案来实现上述目的，一种保湿口罩，包括口罩本体，所述口罩本体的背面复合连接有活性炭纤维过滤层，所述活性炭纤维过滤层的表面复合连接有外层，所述口罩本体的中部开有保湿槽，且保湿槽内部放置有吸水保湿片，所述口罩本体的正面缝合连接有杀菌覆盖片，所述杀菌覆盖片的边沿处缝合连接有勾面魔术贴，所述口罩本体上缝合连接有毛面魔术贴，所述杀菌覆盖片覆盖在保湿槽上，所述勾面魔术贴和毛面魔术贴之间粘合连接。

优选的，所述口罩本体的两侧均缝合连接有耳带。

优选的，所述吸水保湿片为网状结构，且吸水保湿片上均匀开设有若干个网孔。

优选的，所述杀菌覆盖片由竹炭纤维片和银纤维片复合而成，且银纤维片的厚度大于竹炭纤维片的厚度。

优选的，所述杀菌覆盖片与口罩本体的连接处形成缝合线。

优选的，所述勾面魔术贴和毛面魔术贴均为u型结构。

本实用新型的有益效果是：

该种保湿口罩通过增设吸水保湿片，保证使用者能够吸入湿空气，提高了保湿效果，吸水保湿片设置在保湿槽中，保湿槽通过杀菌覆盖片可进行覆盖，进行限位，杀菌覆盖片通过勾面魔术贴和毛面魔术贴进行连接，杀菌覆盖片与口罩本体之间便于分离，从而便于保湿槽的打开和封闭，便于进行吸水保湿片的拆装、更换，为使用提供了便捷；同时还具有过滤、杀菌的功能，可进行通过空气的过滤以及杀菌，提高了空气质量。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

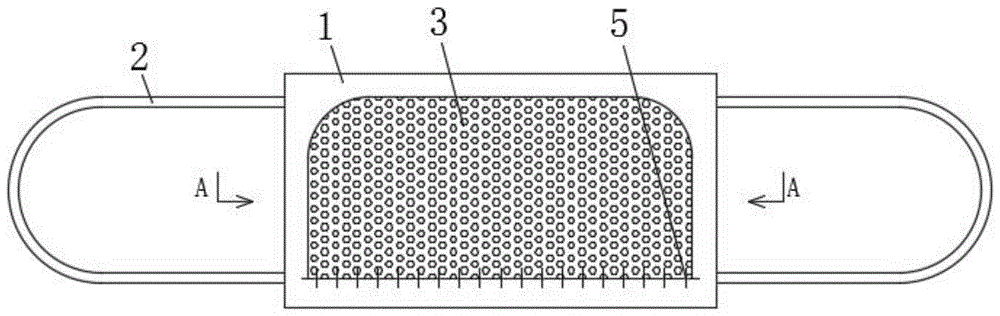

图1为本实用新型整体结构示意图；

图2为本实用新型图1所示a-a截面结构示意图；

图3为本实用新型吸水保湿片结构示意图；

图4为本实用新型银纤维片与勾面魔术贴结构示意图。

图中：1、口罩本体，2、耳带，3、竹炭纤维片，4、勾面魔术贴，5、缝合线，6、外层，7、活性炭纤维过滤层，8、保湿槽，9、吸水保湿片，901、网孔，10、毛面魔术贴，11、银纤维片。

具体实施方式

为使得本实用新型的实用新型目的、特征、优点能够更加的明显和易懂，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，下面所描述的实施例仅仅是本实用新型一部分实施例，而非全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

请参阅图1-4所示，一种保湿口罩，包括口罩本体1，所述口罩本体1的背面复合连接有活性炭纤维过滤层7，活性炭纤维过滤层7由活性炭纤维构成，可进行空气过滤，所述活性炭纤维过滤层7的表面复合连接有外层6，外层6可采用无织布，进行外层保护，所述口罩本体1的中部开有保湿槽8，且保湿槽8内部放置有吸水保湿片9，吸水保湿片9可采用医用脱脂棉构成，具有吸水性，使用时，进行吸水，进行增湿，所述口罩本体1的正面缝合连接有杀菌覆盖片，所述杀菌覆盖片的边沿处缝合连接有勾面魔术贴4，所述口罩本体1上缝合连接有毛面魔术贴10，所述杀菌覆盖片覆盖在保湿槽8上，所述勾面魔术贴4和毛面魔术贴10之间粘合连接，通过勾面魔术贴4和毛面魔术贴10，便于杀菌覆盖片的开闭，从而便于进行吸水保湿片9的更换。

所述口罩本体1的两侧均缝合连接有耳带2，通过耳带2用于整体的佩戴；所述吸水保湿片9为网状结构，且吸水保湿片9上均匀开设有若干个网孔901，通过网孔901便于空气通过，通过过程中，通过吸水保湿片9吸的水，进行增湿；所述杀菌覆盖片由竹炭纤维片3和银纤维片11复合而成，且银纤维片11的厚度大于竹炭纤维片3的厚度，通过竹炭纤维片3和银纤维片11提高了杀菌功能，可进行通过空气的部分杀菌；所述杀菌覆盖片与口罩本体1的连接处形成缝合线5，实现杀菌覆盖片与口罩本体1之间的缝合连接；所述勾面魔术贴4和毛面魔术贴10均为u型结构，勾面魔术贴4和毛面魔术贴10实现杀菌覆盖片与口罩本体1之间的连接。

本实用新型在使用时，在进行佩戴后，面部与竹炭纤维片3进行接触，空气在通过时，空气穿过外层6，然后通过活性炭纤维过滤层7进行过滤，接着通过吸水保湿片9，从网孔901中穿过，进行增湿，然后穿过银纤维片11和竹炭纤维片3，进一步进行杀菌，使得使用者能够吸入湿空气；

进行吸水保湿片9的更换时，通过拉动杀菌覆盖片，使勾面魔术贴4和毛面魔术贴10分离，进行保湿槽8的打开，吸水保湿片9可进行取出，可进行更换，或者重新加入药水，进行增湿，然后放回到保湿槽8中，重新覆盖杀菌覆盖片，通过勾面魔术贴4和毛面魔术贴10重新进行连接，实现更换。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的得同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

以上所述，以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。

技术特征：

1.一种保湿口罩，其特征在于：包括口罩本体(1)，所述口罩本体(1)的背面复合连接有活性炭纤维过滤层(7)，所述活性炭纤维过滤层(7)的表面复合连接有外层(6)，所述口罩本体(1)的中部开有保湿槽(8)，且保湿槽(8)内部放置有吸水保湿片(9)；

所述口罩本体(1)的正面缝合连接有杀菌覆盖片，所述杀菌覆盖片的边沿处缝合连接有勾面魔术贴(4)，所述口罩本体(1)上缝合连接有毛面魔术贴(10)，所述杀菌覆盖片覆盖在保湿槽(8)上，所述勾面魔术贴(4)和毛面魔术贴(10)之间粘合连接。

2.根据权利要求1所述的一种保湿口罩，其特征在于：所述口罩本体(1)的两侧均缝合连接有耳带(2)。

3.根据权利要求1所述的一种保湿口罩，其特征在于：所述吸水保湿片(9)为网状结构，且吸水保湿片(9)上均匀开设有若干个网孔(901)。

4.根据权利要求1所述的一种保湿口罩，其特征在于：所述杀菌覆盖片由竹炭纤维片(3)和银纤维片(11)复合而成，且银纤维片(11)的厚度大于竹炭纤维片(3)的厚度。

5.根据权利要求1所述的一种保湿口罩，其特征在于：所述杀菌覆盖片与口罩本体(1)的连接处形成缝合线(5)。

6.根据权利要求1所述的一种保湿口罩，其特征在于：所述勾面魔术贴(4)和毛面魔术贴(10)均为u型结构。

技术总结
本实用新型涉及口罩技术领域，且公开了一种保湿口罩，包括口罩本体，所述口罩本体的背面复合连接有活性炭纤维过滤层，所述活性炭纤维过滤层的表面复合连接有外层，所述口罩本体的中部开有保湿槽，且保湿槽内部放置有吸水保湿片，所述口罩本体的正面缝合连接有杀菌覆盖片，所述杀菌覆盖片的边沿处缝合连接有勾面魔术贴，所述口罩本体上缝合连接有毛面魔术贴，所述杀菌覆盖片覆盖在保湿槽上。本实用新型通过增设吸水保湿片，保证使用者能够吸入湿空气，吸水保湿片设置在保湿槽中，保湿槽通过杀菌覆盖片进行覆盖，杀菌覆盖片通过勾面魔术贴和毛面魔术贴连接，杀菌覆盖片与口罩本体便于分离，从而便于吸水保湿片更换。

技术研发人员：邓攀
受保护的技术使用者：贵州卡布婴童用品有限责任公司
技术研发日：2020.03.16
技术公布日：2020.12.01
