一种吹风机电磁屏蔽方法、组件及吹风机与流程

本发明涉及电吹风领域，尤其涉及一种用于解决解决吹风机电磁辐射问题的电磁屏蔽方法、组件及吹风机。

背景技术：

我们日常使用的用于干发的吹风机，都是通过吹动暖空气或冷空气来对湿发进行干燥或对头发进行定型处理。冷气流或暖气流通过电机带动的风扇进行抽风和送风，形成电动式吹风机。

上述的吹风机一般包括外壳、风扇、加热单元和控制板；上述的外壳一般包括手持部、壳体的一端作为空气入口、另一端则作为用于排出被加热单元加热的热气流的输出端。

由于现有市面上的加热单元，一般都使用加热线圈，如镍铬丝或镍铁丝。当加热单元通电加热后，必然产生电磁场。同时，由于吹风机直接对着人体的头部，形成的电场和磁场的电磁波直接地作用于人体头部，非常容易干扰神经系统，引起诸如脱发等问题；而且，使用吹风机的使用人群中，女性占大多数，孕妇的使用安全更是无法保证。

一种结构简单的带有电磁屏蔽功能的吹风机亟待研发。

技术实现要素：

本发明的目的在于提供：一种吹风机电磁屏蔽方法、组件及吹风机；通过本发明所述的方法及装置能够有效屏蔽电磁波，而且本发明所述的装置结构简单，工作可靠。

本发明解决上述技术问题所采取的技术方案是：一种吹风机电磁屏蔽方法，包括：

在所述吹风机的出风口与进风口分别设置可伸缩的电磁屏蔽机构；

根据所述吹风机的档位控制所述电磁屏蔽机构的长度，对所述出风口与所述进风口分别进行电磁屏蔽，根据档位变化控制所述电磁屏蔽机构变化，从而调整所述电磁屏蔽机构的过滤性能。

一种应用如上所述电磁屏蔽方法的吹风机电磁屏蔽组件，包括：

壳体；

档位机构，设置在所述壳体上，用于调整所述吹风机的风速；

电磁屏蔽机构，设置在所述壳体内，与所述档位机构联动，用于根据所述吹风机的档位调整所述电磁屏蔽机构的电磁过滤性能。

所述电磁屏蔽机构，包括：

出风部件组合，设置在所述壳体的出风端，用于对出风进行电磁屏蔽；

进风部件组合，设置在所述壳体的进风端，用于对进风进行电磁屏蔽；

联动部件组合，设置在所述出风部件组合与所述进风部件组合中间，用于与所述档位机构联动。

所述出风部件组合，包括：

第一连接部，与所述壳体的出风端固定连接；

第一软连接，一端与所述第一连接部的输入端连接；

第二连接部，与所述第一软连接的另一端连接，并与所述联动部件组合连接，用于通过所述联动部件组合带动所述第二连接部远离或靠近所述第一连接部。

所述第一连接部上均布用于通风的通孔。

所述进风部件组合，包括：

第三连接部，与所述壳体的进风端固定连接；

第二软连接，一端与所述第三连接部的输出端连接；

第四连接部，与所述第二软连接的另一端连接，并与所述联动部件组合连接，用于通过所述联动部件组合带动所述第四连接部远离或靠近所述第三连接部。

所述联动部件组合，包括：

万向轴，一端与所述档位机构连接，用于传递所述档位机构的转矩；所述万向轴的另一端通过轴承与所述壳体连接。

转盘，固定设置在所述万向轴上，用于跟随所述万向轴转动；

两个连接件，两个连接件，一端与所述转盘的端面连接；

两个所述连接件的另一端分别与所述出风部件组合、所述进风部件组合连接，用于将所述转盘的转动转换为所述出风部件组合、所述进风部件组合的伸缩。

所述连接件的端部与所述转盘通过槽型传动结构连接。

所述档位机构，包括：

旋转握持体，设置在所述壳体上；

支撑体，设置在所述旋转握持体内，与所述电磁屏蔽机构连接，用于在调整所述旋转握持体时带动所述电磁屏蔽机构一同运动。

一种电磁屏蔽吹风机，包括：如上所述的吹风机电磁屏蔽组件。

本发明所带来的有益效果为：本发明通过在所述吹风机的出风口与进风口分别设置可伸缩的电磁屏蔽机构；根据所述吹风机的档位控制所述电磁屏蔽机构的长度，对所述出风口与所述进风口分别进行电磁屏蔽，根据档位变化控制所述电磁屏蔽机构变化，从而调整所述电磁屏蔽机构的电磁过滤性能。

本发明所述的装置结构简单，可靠性高，使用效果好，尤其适合使用在日常使用的吹风机中，可以起到很好的电磁屏蔽效果，对使用者起到保护作用。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

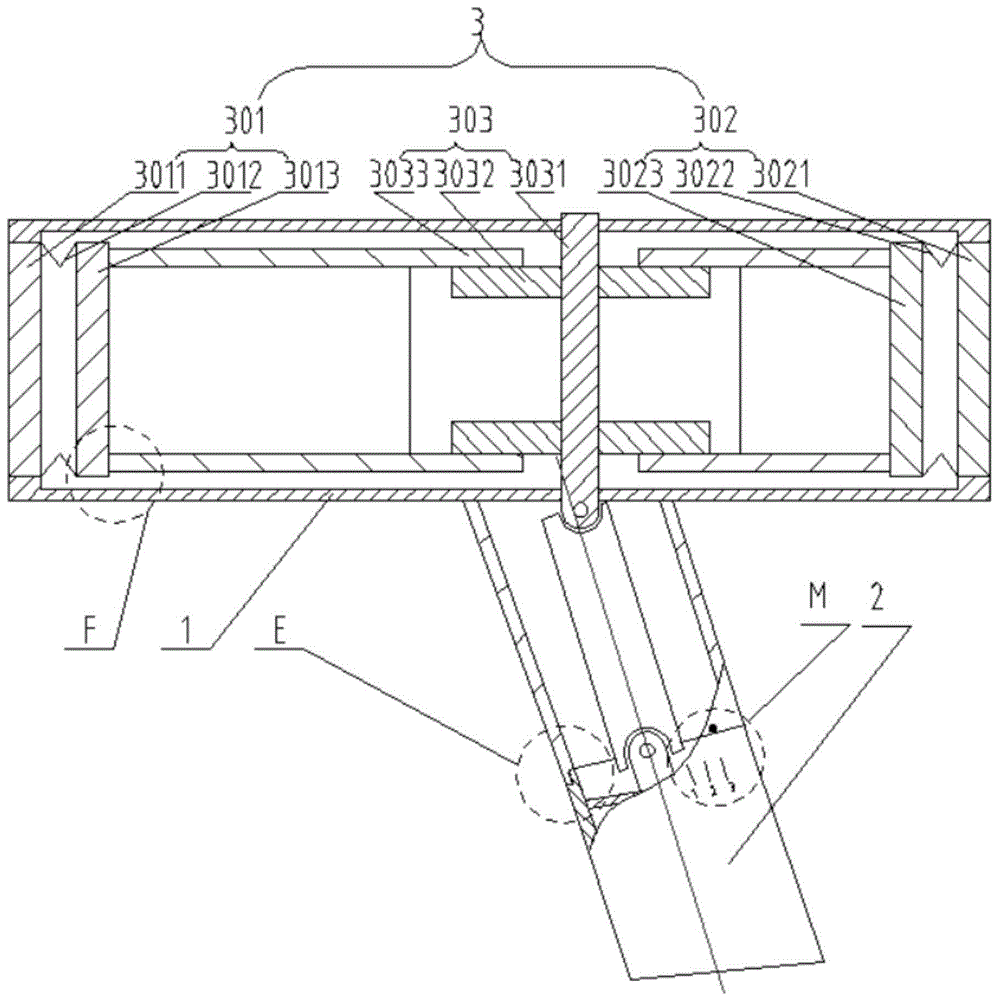

图1是本发明的主视图。

图2是图1中的e处放大图。

图3是图1的去掉壳体1后的俯视图。

图4是图1中f处放大图。

图5是本发明中的出风部件组合的结构示意图。

图6是图5的左视图。

图7是图5所示出风部件组合伸展后的结构示意图。

图8是图1中的m处放大图。

图9是本发明所述装置的另一种实施例。

图10是图3的n处放大图。

图11是连接件的结构示意图。

图12是图11的右视图。

其中，图6中仅画出一个通孔进行示意，在实际中，可根据需要自行设定。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有付出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

根据现有的波导窗可知，在保证通风的前提下，同时利用截止波导高通低阻的原理对电磁波进行有效的电磁屏蔽。截止波导的原理是：l≥5d；其中，l为波导长度；d为波导截面最大直径；截止波导的电磁屏蔽效能取决于波导的长度。

基于此，本发明的核心思想是：一种吹风机电磁屏蔽方法，包括：在所述吹风机的出风口与进风口分别设置可伸缩的电磁屏蔽机构；根据所述吹风机的档位控制所述电磁屏蔽机构的长度，对所述出风口与所述进风口分别进行电磁屏蔽，根据档位变化控制所述电磁屏蔽机构3变化，从而调整所述电磁屏蔽机构3的电磁过滤性能，提升电磁屏蔽效能；在挡位高、电机功率大的情况下，提升电磁屏蔽效能，提高电磁屏蔽效果。

具体实施例i：

如图1～9，为了实现上述方法，一种应用如上所述电磁屏蔽方法的吹风机电磁屏蔽组件，包括：壳体1、档位机构2以及电磁屏蔽机构3；其中，档位机构2设置在所述壳体1上，用于调整所述吹风机的风速；电磁屏蔽机构3设置在所述壳体1内，与所述档位机构2联动，用于根据所述吹风机的档位调整所述电磁屏蔽机构3的过滤性能；通过挡位机构与所述电磁屏蔽机构3联动，实现根据挡位调整电磁屏蔽机构3的目的。

具体的，所述电磁屏蔽机构3，包括：出风部件组合301、进风部件组合302以及联动部件组合303；其中，出风部件组合301设置在所述壳体1的出风端，用于对出风端进行电磁屏蔽；进风部件组合302设置在所述壳体1的进风端，用于对进风端进行电磁屏蔽；联动部件组合303设置在所述出风部件组合301与所述进风部件组合302中间，用于与所述档位机构2联动。

进一步，如图5～7，所述出风部件组合301，包括：第一连接部3011、第一软连接3012以及第二连接部3013；其中，第一连接部3011与所述壳体1的出风端固定连接；第一软连接3012一端与所述第一连接部3011的输入端连接；第二连接部3013与所述第一软连接3012的另一端连接，并与所述联动部件组合303连接，用于通过所述联动部件组合303带动所述第二连接部3013远离或靠近所述第一连接部3011；优选的，所述第一连接部3011上均布通孔3011a，便于通风和电磁屏蔽；所述通孔3011a的形状可以是圆形或蜂窝形或其他形状。

同样的，所述进风部件组合302，包括：第三连接部3021、第二软连接3022以及第四连接部3023；其中，第三连接部3021与所述壳体1的进风端固定连接；第二软连接3022一端与所述第三连接部3021的输出端连接；第四连接部3023与所述第二软连接3022的另一端连接，并与所述联动部件组合303连接，用于通过所述联动部件组合303带动所述第四连接部3023远离或靠近所述第三连接部3021。

优选的，第一连接部3011、第二连接部3013以及第三连接部3021、第四连接部3023的材质为钢制、铝合金、铜质或其他导电导磁材料；第一软连接3012和第二软连接3022为电磁屏蔽布或其他可伸缩的电磁屏蔽材料或用电磁屏蔽材料制成的具有伸缩功能的机构。

优选的，出风部件组合301与进风部件组合302具有相同的结构和尺寸或者根据实际情况自行设计尺寸。

所述联动部件组合303，包括：万向轴3031、转盘3032以及连接件3033；其中，万向轴3031的一端与所述档位机构2连接，用于传递所述档位机构2的转矩；所述万向轴3031的另一端通过轴承与所述壳体1连接；转盘3032固定设置在所述万向轴3031上，用于跟随所述万向轴3031转动；两个连接件3033所述连接件3033的端部与所述转盘3032通过槽型传动结构连接；两个所述连接件3033的另一端分别与所述出风部件组合301、所述进风部件组合302连接，用于将所述转盘3032的转动转换为所述出风部件组合301、所述进风部件组合302的伸缩，提升电磁过滤效能。

如图8，所述档位机构2，包括：旋转握持体201和支撑体202；旋转握持体201设置在所述壳体1上；支撑体202固定设置在所述旋转握持体201内，与所述电磁屏蔽机构3中的万向轴3031轴端固定连接，用于在调整所述旋转握持体201时带动所述电磁屏蔽机构3中的转盘3032一同转动；其中，图8中的刻度与a处的标记对应，表示不同的挡位。其中，为了实现档位机构2旋转，可以采用如图2的结构；通过配合凸起与槽的配合结构，实现档位机构2安装在壳体1上，并可以自由旋转；优选的，支撑体202可以是横向设置在旋转握持体201内的片状体。

优选的，如图10～12，槽型传动结构是指：连接件3033包括：便于通风的筒型部303a、设置在筒型部303a端部的平板部303b；所述平板部303b与转盘3032进行匹配；并且，在平板部303b上设置弧形槽303c；转盘3032的端面上设置有类似柱体的凸起303d；将凸起303d设在弧形槽303c内；当转盘3032转动时，凸起303d沿弧形槽303c运动，将转盘3032的转动转换为连接件3033的前后运动；当然，也可以采用其他方式实现。

在使用时，使用者旋动档位机构2，通过支撑体202带动万向轴3031转动，从而使转盘3032带动连接件3033同时拉动第二连接部3013和第四连接部3023，进而同时使出风部件组合301和进风部件组合302进行伸缩动作，达到根据挡位，同时变化长度的目的，提升电磁过滤效能。

具体实施例ii：在具体实施例i中，连接件3033与出风部件组合301、所述进风部件组合302连接，如图4，在日常工作时，可能第四连接部3023或者第二连接部3013利用连接件3033的刚性悬空，影响产品可靠性。

如图9，为了解决上述问题，在壳体1内设置轴向的凸起，如加强筋1a，该加强筋1a与第四连接部3023和第二连接部3013的外侧壁接触，与连接件3033的运动不发生干涉，从而保证托起第四连接部3023和第二连接部3013，不再利用连接件3033的刚性，保证产品的可靠性；同时，还可通过加强筋1a对第四连接部3023和第二连接部3013的运动方向导向。

具体实施例iii：

一种电磁屏蔽吹风机，包括：如上所述的吹风机电磁屏蔽组件；当然，还包括：风扇、加热单元和控制板，由于均为现有技术，本文不做赘述。

需要明确的是：为了方便万向轴3031与壳体1的匹配，在万向轴3031与壳体1连接的位置均可以设置轴承或设置其他便于万向轴3031相对壳体1转动的机构。

需要明确的是：本文中所述的壳体1、旋转握持体201外侧和/或内侧设置电磁屏蔽涂料涂层，如中国专利cn103694746公开的多功能型导磁合成云母珠光颜料；或者，壳体1、旋转握持体201均由电磁屏蔽材料制成；本发明所述的吹风机使用的电源开关等开关器件，采用密闭开关，防止漏磁，使本发明所述电磁屏蔽吹风机具有整体电磁屏蔽的良好性能。

需要明确的是：本文所述的方向性描述均以图1为准。

以上所述仅为发明的较佳实施例而己，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
