一种子母分体式化妆品瓶子的制作方法

1.本实用新型涉及化妆品瓶子技术领域，具体是涉及一种子母分体式化妆品瓶子。


背景技术：

2.随着人们生活水平质量的不断提高，人们对生活质量的要求也越来越高，现今社会无论是男性人群还是女性人群其中的大部分人都很注重保养，因而导致了当今的化妆品行业非常畅销，化妆品瓶子是化妆品行业的必须品，大多数的化妆品都是通过化妆品瓶子对其进行储存。
3.现在常见的化妆品瓶子大多是整体式的一个大瓶子，这种化妆品瓶子在存储量和保存方面有着很好的表现，但是随着人们出行方面的不断简便化，旅游已经成为人们日常生活休闲的一种生活方式，化妆品也是出行途中的必带物品，当时传统的化妆品瓶子在出行时若是遗落在旅行途中会造成不必要的经济损失，而且也不易于人们携带。


技术实现要素：

4.基于此，有必要针对现有技术问题，提供一种子母分体式化妆品瓶子，其通过连接管和第二瓶盖结构解决了传统的化妆品瓶子在出行时若是遗落在旅行途中会造成不必要的经济损失而且也不易于人们携带的问题。
5.为解决现有技术问题，本实用新型采用的技术方案为：
6.提供一种子母分体式化妆品瓶子，包括母瓶和子瓶，母瓶包括第一瓶身和第一瓶盖，第一瓶盖上设置有两个呈镜像分布的按压端，两个按压端分别设置在第一瓶盖的边缘，按压端的侧壁上设置有输出管，输出管朝向第一瓶盖的中心处，两个输出管上套接有连接管，连接管的两端分别与两个按压端接触，连接管的中部位置设置有沿连接管径向方向设置的第一管口和第二管口，第一管口和第二管口相互垂直，子瓶包括第二瓶身和第二瓶盖，第二瓶盖中心处滑动设置有活动轴，活动轴沿第二瓶盖的轴向方向滑动，活动轴与第二瓶盖之间设置有弹簧，活动轴朝向上方的一端开设有两个呈镜像分布的进液孔，进液孔长度等于活动轴高度的一半，进液孔与活动轴的侧壁相通。
7.优选的，连接管可旋转的设置在输出管上，第一瓶盖顶部中心处开设有形状与第二瓶身相吻合的滑槽。
8.优选的，输出管的外部侧壁上设置有外螺纹，连接管的两端滑动设置有配合输出管上外螺纹工作的第一螺纹套筒，连接管的两端设置有限位杆，第一螺纹套筒上开设有配合限位杆工作的限位孔。
9.优选的，第二管口输出端滑动设置有遮挡盘，阻挡盘沿第二管口轴向进行滑动，阻挡盘主面边缘处设置有垂直的导向条，导向条外壁上设置有外螺纹，第二管口上可旋转的设置有配合导向条上外螺纹工作的第二螺纹套筒。
10.优选的，第二瓶盖中滑动设置有活动套筒，活动套筒沿第二瓶盖的轴向方向滑动，活动套筒的内径大于活动轴的直径，活动轴的侧壁上设置有呈镜像分布的第一凸板，第一
凸板与进液孔垂直，活动套筒的内壁上设置有与第一凸板相吻合的第二凸板，第二凸板设置在第一凸板下方，弹簧设置在第一凸板和第二凸板之间。
11.优选的，第二瓶盖外壁上可旋转的设置有活动环，活动环内壁上设置有内螺纹，活动套筒外壁上设置有配合活动环工作的外螺纹。
12.本实用新型与现有技术相比具有的有益效果是：
13.1.本实用新型提供的一种子母分体式化妆品瓶子，其通过母瓶实现了日常在室内使用化妆品的功能，通过子瓶实现了可以方便携带出行时使用化妆品的功能，解决了传统的化妆品瓶子在出行时若是遗落在旅行途中会造成不必要的经济损失而且也不易于人们携带的缺陷。
14.2.本实用新型提供的一种子母分体式化妆品瓶子，其通过连接管可旋转实现了子瓶可以在任意角度先与母瓶进行连接的功能，解决了子瓶不能轻松的放置和取下的缺陷。
15.3.本实用新型提供的一种子母分体式化妆品瓶子，其通过第一螺纹套筒和输出管配合实现了连接管不可以随意旋转的功能，解决了旋转的连接管不方便于母瓶的使用的缺陷。
16.4.本实用新型提供的一种子母分体式化妆品瓶子，其通过第二螺纹套筒和阻挡盘配合实现了二管口输出端可以受控制进行开关的功能，解决了取下子瓶后第二管口将继续输出化妆品造成浪费的缺陷。
17.5.本实用新型提供的一种子母分体式化妆品瓶子，其通过活动套筒实现了控制活动轴的移动范围的功能，解决了子瓶晃动时可能会有化妆品沿着进液孔流出的缺陷。
18.6.本实用新型提供的一种子母分体式化妆品瓶子，其通过活动套筒和活动环的螺纹配合实现了可以在子瓶外部控制活动套筒移动的功能，解决了不方便操纵活动套筒的移动的缺陷。
附图说明

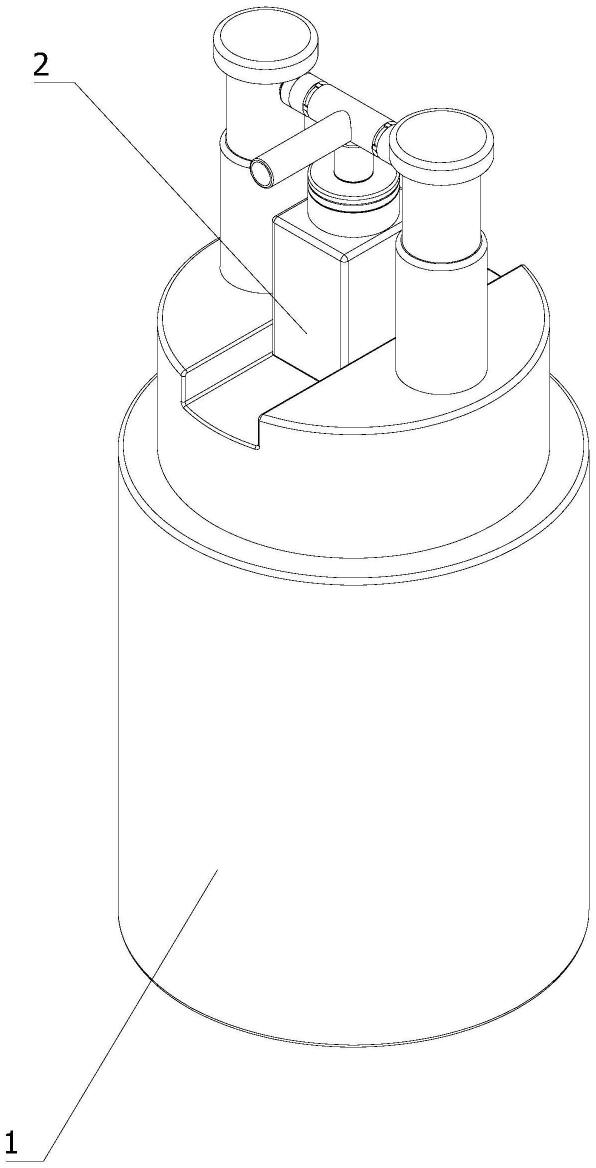

19.图1是实用新型的整体的立体图；
20.图2是实用新型的母瓶的立体图；
21.图3是实用新型的连接管的立体图；
22.图4是实用新型的连接管的爆炸图；
23.图5是实用新型的子瓶的立体图；
24.图6是实用新型的子瓶的爆炸图。
25.图中标号为：
26.1-母瓶；1a-第一瓶身；1b-第一瓶盖；1b1-按压端；1b2-输出管；1b3-滑槽；1c-连接管；1c1-第一管口；1c2-第二管口；1d-第一螺纹套筒；1e-遮挡盘；1e1-导向条；1f-第二螺纹套筒；
27.2-子瓶；2a-第二瓶身；2b-第二瓶盖；2c-活动轴；2c1-进液孔；2c2-第一凸板；2d-弹簧；2e-活动套筒；2e1-第二凸板；2f-活动环。
具体实施方式
28.为能进一步了解本实用新型的特征、技术手段以及所达到的具体目的、功能，下面
结合附图与具体实施方式对本实用新型作进一步详细描述。
29.如图1至图6所示：
30.本实用新型实施例公开一种子母分体式化妆品瓶子，包括母瓶1和子瓶2，母瓶1包括第一瓶身1a和第一瓶盖1b，第一瓶盖1b上设置有两个呈镜像分布的按压端1b1，两个按压端1b1分别设置在第一瓶盖1b的边缘，按压端1b1的侧壁上设置有输出管1b2，输出管1b2朝向第一瓶盖1b的中心处，两个输出管1b2上套接有连接管1c，连接管1c的两端分别与两个按压端1b1接触，连接管1c的中部位置设置有沿连接管1c径向方向设置的第一管口1c1和第二管口1c2，第一管口1c1和第二管口1c2相互垂直，子瓶2包括第二瓶身2a和第二瓶盖2b，第二瓶盖2b中心处滑动设置有活动轴2c，活动轴2c沿第二瓶盖2b的轴向方向滑动，活动轴2c与第二瓶盖2b之间设置有弹簧2d，活动轴2c朝向上方的一端开设有两个呈镜像分布的进液孔2c1，进液孔2c1长度等于活动轴2c高度的一半，进液孔2c1与活动轴2c的侧壁相通。
31.基于上述实施例，使用者将第二瓶盖2b上的活动轴2c对准第二管口1c2后将第二管口1c2插入至第二瓶盖2b中，随后将子瓶2放置在第一瓶盖1b上，此时子瓶2与母瓶1组成一个整体，使用者通过按压两个按压端1b1使用母瓶1，部分化妆品会通过第一管口1c1流出，另一部分化妆品会通过第二管口1c2进入到第二瓶盖2b中再沿着进液孔2c1进入到第二瓶身2a中进行存储，但需要外出时取下子瓶2随身携带。
32.进一步的，本技术提供的一种子母分体式化妆品瓶子依然具有子瓶2不能轻松的放置和取下的缺陷，为了解决这一问题，如图1至图4所示：连接管1c可旋转的设置在输出管1b2上，第一瓶盖1b顶部中心处开设有形状与第二瓶身2a相吻合的滑槽1b3。
33.基于上述实施例，本技术提供的母瓶1通过连接管1c可旋转使得子瓶2可以在任意角度先与母瓶1进行连接解决了上述问题。
34.进一步的，本技术提供的一种子母分体式化妆品瓶子依然具有旋转的连接管1c不方便于母瓶1的使用的缺陷，为了解决这一问题，如图2至图4所示：输出管1b2的外部侧壁上设置有外螺纹，连接管1c的两端滑动设置有配合输出管1b2上外螺纹工作的第一螺纹套筒1d，连接管1c的两端设置有限位杆，第一螺纹套筒1d上开设有配合限位杆工作的限位孔。
35.基于上述实施例，本技术提供的连接管1c通过第一螺纹套筒1d和输出管1b2配合使得连接管1c不可以随意旋转解决了上述问题。
36.进一步的，本技术提供的一种子母分体式化妆品瓶子依然具有取下子瓶2后第二管口1c2将继续输出化妆品造成浪费的缺陷，为了解决这一问题，如图2至图4所示：第二管口1c2输出端滑动设置有遮挡盘1e，阻挡盘沿第二管口1c2轴向进行滑动，阻挡盘主面边缘处设置有垂直的导向条1e1，导向条1e1外壁上设置有外螺纹，第二管口1c2上可旋转的设置有配合导向条1e1上外螺纹工作的第二螺纹套筒1f。
37.基于上述实施例，本技术提供的第二管口1c2通过第二螺纹套筒1f和阻挡盘配合使得第二管口1c2输出端可以受控制进行开关解决了上述问题。
38.进一步的，本技术提供的一种子母分体式化妆品瓶子依然具有子瓶2晃动时可能会有化妆品沿着进液孔2c1流出的缺陷，为了解决这一问题，如图5至图6所示：第二瓶盖2b中滑动设置有活动套筒2e，活动套筒2e沿第二瓶盖2b的轴向方向滑动，活动套筒2e的内径大于活动轴2c的直径，活动轴2c的侧壁上设置有呈镜像分布的第一凸板2c2，第一凸板2c2与进液孔2c1垂直，活动套筒2e的内壁上设置有与第一凸板2c2相吻合的第二凸板2e1，第二
凸板2e1设置在第一凸板2c2下方，弹簧2d设置在第一凸板2c2和第二凸板2e1之间。
39.基于上述实施例，本技术提供的子瓶2通过活动套筒2e控制活动轴2c的移动范围解决了上述问题。
40.进一步的，本技术提供的一种子母分体式化妆品瓶子依然具有不方便操纵活动套筒2e的移动的缺陷，为了解决这一问题，如图5至图6所示：第二瓶盖2b外壁上可旋转的设置有活动环2f，活动环2f内壁上设置有内螺纹，活动套筒2e外壁上设置有配合活动环2f工作的外螺纹。
41.基于上述实施例，本技术提供的子瓶2通过活动套筒2e和活动环2f的螺纹配合使得可以在子瓶2外部控制活动套筒2e移动解决了上述问题。
42.以上实施例仅表达了本实用新型的一种或几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
