一种可用于隔绝刺激气味的多层口罩的制作方法

1.本实用新型涉及口罩技术领域，具体为一种可用于隔绝刺激气味的多层口罩。


背景技术：

2.口罩是一种卫生用品，一般指戴在口鼻部位用于过滤进入口鼻的空气，以达到阻挡有害的气体、气味、飞沫、病毒等物质的作用，以纱布或纸等材料做成，口罩对进入肺部的空气有一定的过滤作用，在呼吸道传染病流行时，在粉尘等污染的环境中作业时，戴口罩具有非常好的作用。
3.市场上的口罩一般注重隔绝一些有害气体，对一些刺激性气味无法隔绝，在使用过程中使用者舒适度较低的问题，为此，我们提出一种可用于隔绝刺激气味的多层口罩。


技术实现要素：

4.本实用新型的目的在于提供一种可用于隔绝刺激气味的多层口罩，以解决上述背景技术中提出的市场上的口罩一般注重隔绝一些有害气体，对一些刺激性气味无法隔绝，在使用过程中使用者舒适度较低的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种可用于隔绝刺激气味的多层口罩，包括：
6.主体，所述远离主体中轴线的一侧连接有挂耳绳；
7.内芯，其设置于所述主体的内部，所述内芯的内部设置有无纺布，所述无纺布的后端设置有活性炭，所述活性炭的后端设置有熔喷布；
8.储存口，其设置于所述主体的后端中部。
9.优选的，所述挂耳绳还设有：
10.软质固定夹，其设置于所述挂耳绳的外壁，所述软质固定夹的后端固定有橡胶垫；
11.衔接块，其设置于所述挂耳绳的后端中部，所述衔接块的前端左侧内部开设有卡槽，所述卡槽的前端设置有卡块；
12.连接条，其设置于所述卡块的前端右侧。
13.优选的，所述卡槽和卡块之间为卡合连接，且卡块与连接条之间为固定连接，而且连接条关于衔接块的中垂线呈对称分布。
14.优选的，所述衔接块还设有：
15.衔接带，其连接于所述衔接块的左侧，所述衔接带的左侧设置有松紧固定口；
16.衔接扣，其设置于所述主体的右侧；
17.吸水棉，其设置于所述主体的后端。
18.优选的，所述吸水棉与主体之间为紧密贴合，且述吸水棉与储存口之间为一体化结构。
19.优选的，所述内芯与无纺布之间为紧密贴合，且无纺布与活性炭之间为固定连接。
20.本实用新型提供了一种可用于隔绝刺激气味的多层口罩，具备以下有益效果：该
可用于隔绝刺激气味的多层口罩，采用内芯五层的设计，可以在隔绝气味的同时，隔绝外界的病毒，使得使用者在使用过程中更加的安全，同时无纺布与熔喷布相互配合，可以增强其隔绝病毒的能力，活性炭设置有两层，可以增强主体抗异味能力。
21.1、本实用新型卡槽和卡块之间卡合连接的设置，可以便于对衔接块进行拆卸和安装，使用者脸部较小时，通过将连接条左侧的卡块卡合进卡槽内，就可将衔接块固定在挂耳绳的外壁，就可将衔接带固定在挂耳绳的左侧，然后将主体佩戴在面部，之后握住衔接带向后侧拉动，将其缠绕在头部的后端，将松紧固定口套在衔接扣的外壁，就可使得主体与面部贴合的更加紧密，从而增强主体的实用性，同时衔接带中部固定有松紧带，可以在衔接带使用的过程中可以根据头围的大小调整自身的长度。
22.2、本实用新型吸水棉与主体之间紧密贴合的设置，可以在使用者使用过程中，可以降低主体内侧出现汗湿的概率，储存口可以在使用者遇到刺激性气味时，将薄荷爆珠放置进储存口内，然后将爆珠捏破，就可将其内部的薄荷因子释放出来，从而可增强使用者的舒适性。
23.3、本实用新型内芯内部设置有五层，可以在隔绝气味的同时，隔绝外界的病毒，使得使用者在使用过程中更加的安全，同时无纺布与熔喷布相互配合，可以增强其隔绝病毒的能力，活性炭设置有两层，可以增强主体抗异味能力。
附图说明

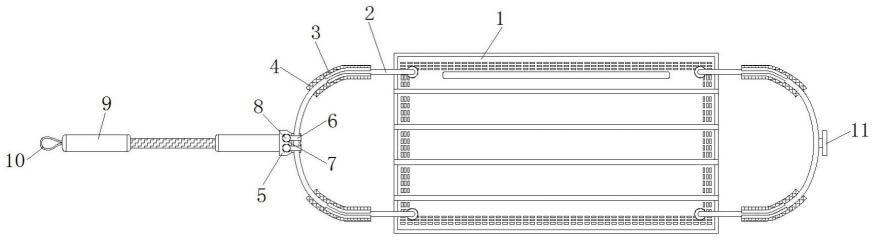

24.图1为本实用新型一种可用于隔绝刺激气味的多层口罩的整体结构示意图；
25.图2为本实用新型一种可用于隔绝刺激气味的多层口罩的后视结构示意图；
26.图3为本实用新型一种可用于隔绝刺激气味的多层口罩的无纺布和活性炭内部结构示意图；
27.图4为本实用新型一种可用于隔绝刺激气味的多层口罩的衔接带和松紧固定口立体结构示意图。
28.图中：1、主体；2、挂耳绳；3、软质固定夹；4、橡胶垫；5、衔接块；6、连接条；7、卡槽；8、卡块；9、衔接带；10、松紧固定口；11、衔接扣；12、内芯；13、吸水棉；14、储存口；15、无纺布；16、活性炭；17、熔喷布。
具体实施方式
29.请参阅图1-4，本实用新型提供一种技术方案：一种可用于隔绝刺激气味的多层口罩，包括：
30.主体1，远离主体1中轴线的一侧连接有挂耳绳2；
31.内芯12，其设置于主体1的内部，内芯12的内部设置有无纺布15，无纺布15的后端设置有活性炭16，活性炭16的后端设置有熔喷布17；
32.储存口14，其设置于主体1的后端中部；
33.挂耳绳2还设有：
34.软质固定夹3，其设置于挂耳绳2的外壁，软质固定夹3的后端固定有橡胶垫4；
35.衔接块5，其设置于挂耳绳2的后端中部，衔接块5的前端左侧内部开设有卡槽7，卡槽7的前端设置有卡块8；
36.连接条6，其设置于卡块8的前端右侧；
37.卡槽7和卡块8之间为卡合连接，且卡块8与连接条6之间为固定连接，而且连接条6关于衔接块5的中垂线呈对称分布，卡槽7和卡块8之间卡合连接的设置，可以便于对衔接块5进行拆卸和安装，使用者脸部较小时，通过将连接条6左侧的卡块8卡合进卡槽7内，就可将衔接块5固定在挂耳绳2的外壁，就可将衔接带9固定在挂耳绳2的左侧，然后将主体1佩戴在面部，之后握住衔接带9向后侧拉动，将其缠绕在头部的后端，将松紧固定口10套在衔接扣11的外壁，就可使得主体1与面部贴合的更加紧密，从而增强主体1的实用性，同时衔接带9中部固定有松紧带，可以在衔接带9使用的过程中可以根据头围的大小调整自身的长度；
38.衔接块5还设有：
39.衔接带9，其连接于衔接块5的左侧，衔接带9的左侧设置有松紧固定口10；
40.衔接扣11，其设置于主体1的右侧；
41.吸水棉13，其设置于主体1的后端；
42.吸水棉13与主体1之间为紧密贴合，且述吸水棉13与储存口14之间为一体化结构，吸水棉13与主体1之间紧密贴合的设置，可以在使用者使用过程中，可以降低主体1内侧出现汗湿的概率，储存口14可以在使用者遇到刺激性气味时，将薄荷爆珠放置进储存口14内，然后将爆珠捏破，就可将其内部的薄荷因子释放出来，从而可增强使用者的舒适性；
43.内芯12与无纺布15之间为紧密贴合，且无纺布15与活性炭16之间为固定连接，内芯12内部设置有五层，可以在隔绝气味的同时，隔绝外界的病毒，使得使用者在使用过程中更加的安全，同时无纺布15与熔喷布17相互配合，可以增强其隔绝病毒的能力，活性炭16设置有两层，可以增强主体1抗异味能力。
44.综上，该可用于隔绝刺激气味的多层口罩，使用时，首先根据图1所示结构，衔接带9可以在使用者脸部较小时，配合挂耳绳2可以使得主体1可以与使用者面部更加的贴合，需要利用衔接带9时，首先将衔接块5放置在挂耳绳2的后端，然后将连接条6向左侧翻转一百八十度，翻转后，将卡块8卡合进卡槽7内，就可将衔接块5与挂耳绳2固定在一起，从而就可将衔接带9固定在挂耳绳2的左侧，然后将主体1佩戴在面部，之后握住衔接带9向后侧拉动，将其缠绕在头部的后端，再将松紧固定口10套在衔接扣11的外壁，就可使得主体1与面部贴合的更加紧密，从而增强主体1的实用性，同时衔接带9中部固定有松紧带，可以在衔接带9使用的过程中可以根据头围的大小调整自身的长度，同时吸水棉13可以在使用者使用过程中，降低主体1内侧出现汗湿的概率，使用者遇到刺激性气味时，将薄荷爆珠放置进储存口14内，薄荷爆珠为现有产品，在捏破后，可以释放其内部的薄荷因子，可以避免使用者出现气闷的现象，从而可增强使用者的舒适性，然后根据图3所示，内芯12内部设置有五层，可以在隔绝气味的同时，隔绝外界的病毒，使得使用者在使用过程中更加的安全，同时无纺布15与熔喷布17相互配合，可以增强其隔绝病毒的能力，活性炭16设置有两层，可以增强主体1隔绝刺激性气味的能力。
