一种自适应配件匹配装置、美发器的制作方法

1.本实用新型涉及配件装配技术领域，更具体地说，涉及一种自适应配件匹配装置。此外，本实用新型还涉及一种包括上述自适应配件匹配装置的美发器。


背景技术：

2.现有技术中，针对美发器，存在一个风梳或风筒匹配多个配件搭配销售或使用的情况，在更换配件后，美发器并不会针对具体的配件自动对输出功率等进行调节，影响各个配件的正常使用，容易损坏配件，影响美发器正常的使用寿命。
3.综上所述，如何提供一种可自动识别配件种类的自适应配件匹配装置，是目前本领域技术人员亟待解决的问题。


技术实现要素：

4.有鉴于此，本实用新型的目的是提供一种自适应配件匹配装置，可以根据感应元件所感应到的触发件的信息识别配件并控制配件处于对应的工作模式，可以针对不同的配件采取不同的控制策略，有利于使配件处于最佳的工作状态，延长配件的使用寿命。
5.本实用新型的另一目的是提供一种包括上述自适应配件匹配装置的美发器。
6.为了实现上述目的，本实用新型提供如下技术方案：
7.一种自适应配件匹配装置，用于实施上述任一项所述的自适应配件匹配方法，所述自适应配件匹配装置包括：
8.控制器，
9.主体结构，设置有至少一个感应元件，所述感应元件与所述控制器连接；
10.至少两个配件，任意所述配件均设置有至少一个触发件，所述触发件用于触发所述感应元件；所述配件与所述主体结构可拆卸连接；
11.所述配件与所述控制器连接，所述控制器用于获取所述感应元件所感应到的所述触发件的信息，根据所述信息识别所述配件并控制所述配件处于对应的工作模式。
12.可选地，所述主体结构包括外壳和吹风内筒；所述感应元件设置于所述外壳与所述吹风内筒之间，且所述感应元件分别安装于所述主体结构的不同位置。
13.可选地，所述感应元件的数量为多个、种类为同一种，所述触发件的种类均与所述感应元件对应、且为同一种。
14.可选地，所述感应元件的种类为至少两种、数量为多个，所述触发件的种类均与所述感应元件对应且为至少一种。
15.可选地，所述感应元件分别安装于所述主体结构的不同位置。
16.可选地，所述感应元件包括光感应元件、电感应元件、磁感应元件。
17.一种美发器，包括上述任一项所述的自适应配件匹配装置。
18.可选地，所述主体结构和所述配件中的一者设置有卡槽，另一者设置有与所述卡槽卡接配合或解除的卡接部。
19.可选地，所述卡槽为l形结构。
20.可选地，所述主体结构和所述配件中的一者设置有限位凹槽，另一者设置有与所述限位凹槽卡接配合或解除的凸起。
21.可选地，所述配件设置有筒状的连接件，所述卡接部和所述凸起均设置于所述连接件的内壁。
22.在使用本实用新型提供的自适应配件匹配装置的过程中，当配件安装于主体结构之后，首先，控制器判断感应元件是否感应到触发件，若没有感应到触发件，则配件与主体结构不匹配；若感应到触发件，则控制器获取感应元件所感应到的触发件的信息，根据信息识别配件并控制配件处于对应的工作模式。
23.相比于现有技术，本实用新型提供的自适应配件匹配装置可以根据触发件的信息识别配件，并控制配件处于对应的工作模式，可以针对不同的配件采取不同的控制策略，有利于使配件处于最佳的工作状态，延长配件的使用寿命。
24.此外，本实用新型还提供了一种包括上述自适应配件匹配装置的美发器。
附图说明
25.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。
26.图1为本实用新型所提供的美发器的具体实施例的结构示意图；
27.图2为图1中美发器的剖面示意图；
28.图3为图2中a部分的局部放大图；
29.图4为图1中主体结构的结构示意图；
30.图5为图1中主体结构的部分示意图；
31.图6为主体结构与配件配合方式的示意图；
32.图7为配件的部分结构示意图；
33.图8为感应元件与触发件的相对位置的具体实施例的示意图。
34.图1-8中：
35.1为主体结构、2为配件、3为感应元件、4为触发件、5为卡接部、6为折弯段、7为卡槽、8为连接件、9为吹风内筒、10为凸起、11为限位凹槽。
具体实施方式
36.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
37.本实用新型的核心是提供一种自适应配件匹配装置，可以根据感应元件所感应到的触发件的信息识别配件并控制配件处于对应的工作模式，可以针对不同的配件采取不同的控制策略，有利于使配件处于最佳的工作状态，延长配件的使用寿命。
38.本实用新型的另一核心是提供一种包括上述自适应配件匹配装置的美发器。
39.请参考图1-图8。
40.本实用新型提供了一种自适应配件匹配装置，包括：
41.控制器，
42.主体结构1，设置有至少一个感应元件3，感应元件3与控制器连接；
43.至少两个配件2，任意配件2均设置有至少一个触发件4，触发件4用于触发感应元件3；配件2与主体结构1可拆卸连接；
44.配件2与控制器连接，控制器用于获取感应元件3所感应到的触发件4的信息，根据信息识别配件2并控制配件2处于对应的工作模式。
45.在本具体实施例中，可以在主体结构1设置弹出设备或警示设备，当配件2与主体结构1不匹配时，弹出设备将配件2弹出，警示设备发出相关警示，提醒更换配件2。
46.配件2可以是一体式结构，也可以是分体式结构，当配件2为分体式结构时，可以使配件2包括配件主体和连接件8，触发件4可以设置于配件主体，也可以设置于连接件8。如果警示后用户强制使用不匹配的配件2，设备会进入保护模式或停止工作，保护模式中以最低功率、最低转速状态工作。
47.在使用本具体实施例提供的自适应配件匹配装置的过程中，当配件2安装于主体结构1之后，首先，控制器判断感应元件3是否感应到触发件4，若没有感应到触发件4，则配件2与主体结构1不匹配；若感应到触发件4，则控制器获取感应元件3所感应到的触发件4的信息，根据信息识别配件2并控制配件2处于对应的工作模式，不同的工作模式中输出功率、温度、风力等信息均可以进行调节，以适应不同的配件2。
48.相比于现有技术，本具体实施例提供的自适应配件匹配装置可以根据触发件4的信息识别配件2，并控制配件2处于对应的工作模式，可以针对不同的配件2采取不同的控制策略，有利于使配件2处于最佳的工作状态，延长配件2的使用寿命。
49.需要进行说明的是，本技术文件中提到的多个为大于或等于两个。
50.在一具体实施例中，感应元件3的数量为多个、种类为同一种，触发件4的种类均与感应元件3对应、且为同一种。
51.触发件4的数量可以是一个，也可以是多个，不同的配件2中安装有不同数量的触发件4，在配件2安装至合适位置后，触发件4会触发对应的感应元件3，控制器中存储有对应的程序，可以根据感应元件3被触发的数量，可以得到触发件4的数量，并根据触发件4的数量识别配件2。
52.在本具体实施例中，控制器获取感应元件3所感应到的触发件4的数量，控制器根据感应元件3所感应到的触发件4的数量识别配件2并控制配件2处于对应的工作模式；通过改变设置于配件2的触发件4的数量，可以使配件2安装于主体结构1后，感应元件3被触发的数量不同，从而识别配件2。
53.在一具体实施例中，感应元件3的种类为至少两种、数量为多个，触发件4的种类均与感应元件3对应且为至少一种。
54.触发件4的数量可以是一个，也可以是多个，触发件4为多个时，可以为多种与感应元件3对应的触发件4，由于感应元件3的种类为至少两种，因此触发件4的种类可以触发对应的感应元件3；不同的配件2中安装有不同数量、不同种类的触发件4，在配件2安装至合适
位置后，触发件4会触发对应的感应元件3，控制器中存储有对应的程序，可以根据感应元件3被触发的数量、种类，可以得到触发件4的数量及种类，并根据触发件4的数量、种类识别配件2。
55.例如，感应元件3的种类为a、b两种，每一种感应元件3的数量为2个，配件2中可以只设置一种触发件4，用于触发感应元件3中的一种，并进一步根据触发的感应元件3是a种类还是b种类、以及触发数量，识别配件2；或者配件2中设置有两种触发件4，每种触发件4的数量不同，并进一步根据触发感应元件3中a种类的数量和b种类的数量，识别配件2；当然，还可以是其它的设置方式，具体根据实际情况确定。
56.本具体实施例中，控制器获取感应元件3所感应到的触发件4的数量、触发件4的种类；控制器根据感应元件3所感应到的触发件4的数量和触发件4的种类识别配件2并控制配件2处于对应的工作模式；通过感应元件3被触发的数量和种类获取触发件4的数量和种类，并根据触发件4的数量和种类识别对应的配件2，相比于上述实施例，种类与数量的组合相比于单纯数量的改变可以有更多组合方式，可以识别更多种类的配件2。
57.在一具体实施例中，感应元件3的种类为至少两种，感应元件3的数量为多个且安装于主体结构1的不同位置，触发件4的种类均与感应元件3对应且为至少一种。
58.触发件4的数量可以是一个，也可以是多个，触发件4为多个时，可以为多种与感应元件3对应的触发件4，并且可以调换触发件4的安装位，增加组合数量，由于感应元件3的种类为至少两种，因此触发件4的种类可以触发对应的感应元件3；不同的配件2中安装有不同数量、不同种类、位于不同位置的触发件4，在配件2安装至合适位置后，触发件4会触发对应的感应元件3，控制器中存储有对应的程序，可以根据感应元件3被触发的数量、种类、位置，可以得到触发件4的数量、种类及位置，并根据触发件4的数量、种类及位置识别配件2。
59.例如，感应元件3的种类包括a、b两种，a、b两种感应元件3的数量均为3个，并且每个感应元件3均设置于不同的位置，a种类的3个感应元件3分别位于d1、d2、d3三个不同的位置，b种类的3个感应元件3分别位于f1、f2、f3三个不同的位置，触发件4的种类可以是一种也可以是两种，触发件4的数量为至少一个，在匹配的过程中，可以通过判断触发件4所触发的感应元件3的种类、数量以及具体位置来识别配件2；具体的，可以只触发位于d1位置的a种类的感应元件3，或者触发位于d2位置的a种类的感应元件3和位于f1位置的b种类的感应元件3；具体根据实际情况确定。
60.本具体实施例中，控制器获取感应元件3所感应到的触发件4的数量、触发件4的种类及触发件4的位置；控制器根据感应元件3所感应到的触发件4的数量、触发件4的种类和触发件4的位置识别配件2并控制配件2处于对应的工作模式。通过感应元件3被触发的数量、种类及位置获取触发件4的数量、种类及位置，并根据触发件4的数量、种类及位置识别对应的配件2，相比于上述实施例，种类、数量及位置的组合相比于单纯数量的改变可以有更多组合方式，可以识别更多种类的配件2。
61.需要进行说明的是，本技术文件中的感应元件3可以使光感应元件、电感应元件、磁感应元件等，对应的触发件4可以为光触发件、电触发件、磁触发件等，可以是其中的一种或多种，每一种的数量可以是一个或多个，设置位置可以根据实际情况确定；当然还可以是其它的种类、数量或位置，具体根据实际情况确定。
62.除了上述自适应配件匹配装置，如图1所示，本实用新型还提供了一种包括上述自
适应配件匹配装置的美发器，如图2-4所示，自适应配件匹配装置的主体结构1包括外壳12和吹风内筒9；感应元件3设置于外壳12与吹风内筒9之间，触发件4设置于配件2；主体结构1和配件2中的一者设置有卡槽7，另一者设置有与卡槽7卡接配合或解除的卡接部5。的其他各部分的结构请参考现有技术，本文不再赘述。
63.如图5所示，卡槽7为l形结构，设置有折弯段6，如图7所示，卡接部5凸出设置于连接件8的内壁，触发件4设置于连接件8内壁，连接件8与配件2可以设置为一体式结构，也可以设置为分体式结构，具体根据实际情况确定。如图6所示，配件2与主体结构1卡接配合的过程中，将卡接部5对准卡槽7，卡接部5伸入卡槽7一定距离，即到达b位置后转动配件2，使卡接部5进入折弯段6，即到达图6中c所示位置。
64.在一具体实施例中，为了避免配件2与主体结构1之间的连接出现装配错误，如图4、7所示，在主体结构1的吹风内筒9设置有限位凹槽11，在连接件8的内壁凸出设置有凸起10，在配合的过程中，凸起10插设于凹槽内，可以限制配件2相对于主体结构1的转动方向，同时起到防松的效果。

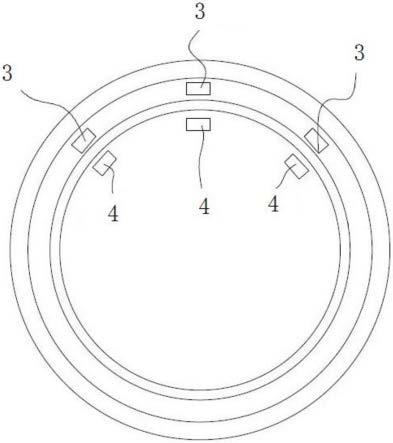

65.如图8所示，外壳12与吹风内筒9之间设置有三个感应元件3，配件2设置有三个触发件4，三个感应元件3的种类可以相同也可以不同，触发件4的种类需与感应原件对应，以触发对应的感应元件3；当然，感应元件3的设置位置、数量及种类还可以是其它形式，具体根据实际情况确定。
