1.本实用新型涉及拉链配件领域,更具体地说,它涉及一种能够实现相对滑动的拉链滑块。
背景技术:2.拉链是依靠连续排列的链牙,使物品并合或分离的连接件,现大量用于服装、包袋 、帐篷等。
3.现有的拉链一般包括两个链条和拉头,拉头驱动两个链条上的链齿相互固定,这使得安装两个链条的物品能够相互固定或者分离,仅有的两种状态使得其无法适应特殊情况下的使用,如带帽子的衣服在通过拉链连接两者后,若使用者转动头部,帽子不会有任何的交互反馈,反而会影响使用者视线,不便于使用。
技术实现要素:4.针对现有技术存在的不足,本实用新型的目的在于提供一种实现相对滑动的拉链滑块。
5.为实现上述目的,本实用新型提供了如下技术方案:一种能够实现相对滑动的拉链滑块,其特征是:包括拉链带,所述拉链带延伸设置形成长条形,所述拉链带至少一端设置有拉链槽,所述拉链槽能够与链齿配合形成相对滑移,所述拉链槽的两端均设置有连通拉链槽的入口槽,所述入口槽的大小从拉链槽至远离拉链槽方向逐渐增大呈喇叭状。
6.通过采用上述技术方案,拉链带上设置有拉链槽能够与拉链上的链齿配合形成滑移,相较于现有技术的两个链齿相互啮合,本产品能够使得原本相互固定的两个链条出现相对滑移,能够在特定环境之下实现更好的使用效果,结构简便且美观,入口槽呈喇叭状,能够便于拉链上面带头的安装。
7.本实用新型进一步设置为:所述入口槽包括第一限位边,所述第一限位边限制链齿脱离入口槽。
8.通过采用上述技术方案,能够限制链条脱离拉链孔入口槽,同时还能够起到引导链齿的作用。
9.本实用新型进一步设置为:所述拉链带包括若干拉链单元和连接部,所述拉链单元的两端形成有拉链孔,所述拉链槽由多个拉链孔形成,所述连接部连接相邻两个拉链单元。
10.通过采用上述技术方案,拉链带由多个拉链单元与连接块形成,在使用的时候能够在一定程度下进行弯曲使用,使得产品的适用范围能够更加的广泛,同时拉链槽由多个拉链孔形成,在单个拉链单元损坏或者单个拉链孔损坏时仍不会影响产品其本身的使用。
11.本实用新型进一步设置为:所述拉链孔包括第二限位边,所述第二限位边限制链齿脱离拉链孔。
12.通过采用上述技术方案,能够限制链条脱离拉链孔。
13.本实用新型进一步设置为:所述拉链带的一端设置有固定端。
14.通过采用上述技术方案,一端固定,另一端与拉链条形成滑移配合便于不同情况下使用,结构简单紧凑。
15.本实用新型进一步设置为:所述拉链带为柔性材料。
16.通过采用上述技术方案,便于使用并且在一定程度下进行弯曲使用。
附图说明

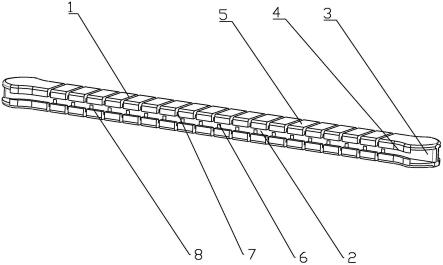

17.图1为本实用新型实施例的立体图;
18.图2为本实用新型实施例2的立体图。
19.图中:1、拉链带;2、拉链槽;3、入口槽;4、第一限位边;5、拉链单元;6、连接部;7、拉链孔;8、第二限位边;9、固定端。
具体实施方式
20.参照图1至图2对本实用新型实施例做进一步说明。
21.实施例一
22.一种能够实现相对滑动的拉链滑块,其特征是:包括拉链带1,拉链带1延伸设置形成长条形,拉链带1的两端设置有拉链槽2,拉链槽2能够与链齿配合形成相对滑移。拉链槽2的两端均设置有连通拉链槽2的入口槽3,入口槽3的大小从拉链槽2至远离拉链槽2方向逐渐增大呈喇叭状。入口槽3包括第一限位边4,第一限位边4与链齿配合且限制器脱离入口槽3。拉链带1包括若干拉链单元5和连接部6,拉链单元5的两端形成有拉链孔7,拉链槽2由多个拉链孔7形成,相邻两个拉链单元5之间均设置有连接的连接部6。拉链孔7包括第二限位边8,第二限位边8与链齿配合且限制器脱离拉链孔7,拉链带1为柔性材料。
23.拉链带1的两端均设置有拉链槽2,通过拉链槽2与拉链链齿的配合仍然能达到原本拉链的效果且同时能够保证正在连接状态的情况之下,使得两个相互连接的物品仍然能进行相对移动,能够适应不同情况下的使用,使用的范围更广泛且在特定环境之下实现更好的使用效果,结构简便紧凑且美观,使得相互连接的两个物品能够有更多的状态,使得使用的范围更加广泛。
24.实施例二
25.本实施例与实施例一的区别在于拉链带1的一侧设置有拉链槽2另一侧设置有固定端9,一端固定,另一端能够与拉链进行相对的滑移方便不同情况下使用。
26.本具体实施例仅仅是对本实用新型的解释,其并不是对本实用新型的限制,本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改,但只要在本实用新型的权利要求范围内都受到专利法的保护。
技术特征:1.一种能够实现相对滑动的拉链滑块,其特征是:包括拉链带(1),所述拉链带(1)延伸设置形成长条形,所述拉链带(1)至少一端设置有拉链槽(2),所述拉链槽(2)能够与链齿配合形成相对滑移,所述拉链槽(2)的两端均设置有连通拉链槽(2)的入口槽(3),所述入口槽(3)的大小从拉链槽(2)至远离拉链槽(2)方向逐渐增大呈喇叭状。2.根据权利要求1所述的一种能够实现相对滑动的拉链滑块,其特征是:所述入口槽(3)包括第一限位边(4),所述第一限位边(4)限制链齿脱离入口槽(3)。3.根据权利要求1所述的一种能够实现相对滑动的拉链滑块,其特征是:所述拉链带(1)包括若干拉链单元(5)和连接部(6),所述拉链单元(5)的两端形成有拉链孔(7),所述拉链槽(2)由多个拉链孔(7)形成,所述连接部(6)连接相邻两个拉链单元(5)。4.根据权利要求3所述的一种能够实现相对滑动的拉链滑块,其特征是:所述拉链孔(7)包括第二限位边(8),所述第二限位边(8)限制链齿脱离脱离拉链孔(7)。5.根据权利要求1所述的一种能够实现相对滑动的拉链滑块,其特征是:所述拉链带(1)的一端设置有固定端(9)。6.根据权利要求1所述的一种能够实现相对滑动的拉链滑块,其特征是:所述拉链带(1)为柔性材料。
技术总结本实用新型公开了一种能够实现相对滑动的拉链滑块,其特征是:包括拉链带,所述拉链带延伸设置形成长条形,所述拉链带至少一端设置有拉链槽,所述拉链槽能够与链齿配合形成相对滑移,所述拉链槽的两端均设置有连通拉链槽的入口槽,所述入口槽的大小从拉链槽至远离拉链槽方向逐渐增大呈喇叭状。本实用新型具有以下优点和效果:连接拉链的同时还能与拉链形成滑移配合。移配合。移配合。
