一种旋转轴自动解锁的指甲钳的制作方法

1.本实用新型涉及生活常用领域，尤其涉及一种旋转轴自动解锁的指甲钳。


背景技术：

2.指甲钳是一种手工工具用来修整指甲、脚趾甲和肉刺，指甲钳通常由不锈钢制成，但也可以由塑料和铝制成，钳子类型和复合杠杆类型是两种常见的变体，许多指甲钳通常带有固定的微型锉刀，用于修剪指甲的粗糙边缘，指甲钳是日常生活中必不可少的一种个人护理用品，其对个人保持卫生极其重要。
3.目前我们使用的指甲钳在打开与上锁都很麻烦，要费一番力气才可以打开和关闭，为此我们提出了一种旋转轴自动解锁的指甲钳。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种旋转轴自动解锁的指甲钳。
5.为了实现上述目的，本实用新型采用了如下技术方案：一种旋转轴自动解锁的指甲钳，包括指甲钳上主体和指甲钳下主体，所述指甲钳上主体与指甲钳下主体的内部设置有指甲钳旋转轴，所述指甲钳上主体的外壁上设置有指甲钳锁销，所述指甲钳旋转轴的外侧设置有指甲钳弹片，所述指甲钳锁销的一侧设置有弹簧支撑件，所述指甲钳旋转轴的内部安装有解锁弹簧，所述指甲钳锁销的外壁上连接有指甲钳锁销凸起，所述指甲钳旋转轴的内部设置有旋转轴凹槽。
6.作为上述技术方案的进一步描述：
7.所述指甲钳上主体和指甲钳下主体的内部开设有凹槽，所述指甲钳旋转轴的尺寸与凹槽的尺寸相适配，所述指甲钳上主体与指甲钳下主体的尺寸相适配。
8.作为上述技术方案的进一步描述：
9.所述指甲钳锁销插接在凹槽的内部，所述弹簧支撑件安装在凹槽的内部，所述指甲钳旋转轴的尺寸与指甲钳锁销和弹簧支撑件的尺寸相适配。
10.作为上述技术方案的进一步描述：
11.所述解锁弹簧固定安装在指甲钳锁销与弹簧支撑件之间，所述指甲钳旋转轴安装在解锁弹簧的外侧。
12.作为上述技术方案的进一步描述：
13.所述指甲钳锁销凸起固定安装在指甲钳锁销的外壁上，所述旋转轴凹槽开设在指甲钳旋转轴的外壁上，所述指甲钳锁销凸起和旋转轴凹槽的尺寸相适配。
14.作为上述技术方案的进一步描述：
15.所述指甲钳弹片安装指甲钳上主体与指甲钳下主体的内部，所述指甲钳弹片的尺寸大于指甲钳旋转轴的尺寸。
16.本实用新型具有如下有益效果：
17.本实用新型中，通过指甲钳上主体和指甲钳下主体的设置，方便使用者的使用，而且解锁后指甲钳上主体和指甲钳下主体会相对张开，通过指甲钳锁销的设置可以把指甲钳上主体和指甲钳下主体紧紧地锁住，使用时只需要把指甲钳锁销向内部按，就可以锁住指甲钳，通过指甲钳锁销凸起和旋转轴凹槽的结合，可以关闭和打开指甲钳。
附图说明

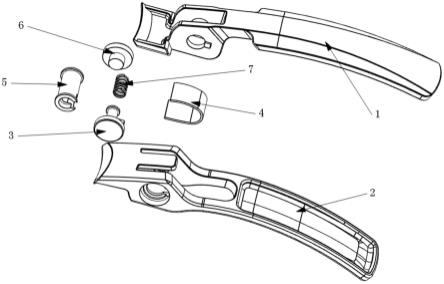

18.图1为本实用新型提出的一种旋转轴自动解锁的指甲钳的爆炸图；
19.图2为本实用新型提出的一种旋转轴自动解锁的指甲钳的整体结构示意图；
20.图3为本实用新型提出的一种旋转轴自动解锁的指甲钳的指甲钳旋转轴的整体结构图。
21.图例说明：
22.1、指甲钳上主体；2、指甲钳下主体；3、指甲钳锁销；4、指甲钳弹片；5、指甲钳旋转轴；6、弹簧支撑件；7、解锁弹簧；31、指甲钳锁销凸起；51、旋转轴凹槽。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性，此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
25.参照图1-3，本实用新型提供的一种实施例：一种旋转轴自动解锁的指甲钳，包括指甲钳上主体1和指甲钳下主体2，指甲钳上主体1与指甲钳下主体2的内部设置有指甲钳旋转轴5，指甲钳上主体1的外壁上设置有指甲钳锁销3，指甲钳旋转轴5的外侧设置有指甲钳弹片4，指甲钳锁销3的一侧设置有弹簧支撑件6，指甲钳旋转轴5的内部安装有解锁弹簧7，指甲钳锁销3的外壁上连接有指甲钳锁销凸起31，指甲钳旋转轴5的内部设置有旋转轴凹槽51。
26.本实用新型中，指甲钳上主体1和指甲钳下主体2的内部开设有凹槽，指甲钳旋转轴5的尺寸与凹槽的尺寸相适配，指甲钳上主体1与指甲钳下主体2的尺寸相适配，通过指甲钳上主体1和指甲钳下主体2的设置，方便使用者的使用，而且解锁后指甲钳上主体1和指甲钳下主体2会相对张开。
27.进一步的，指甲钳锁销3插接在凹槽的内部，弹簧支撑件6安装在凹槽的内部，指甲
钳旋转轴5的尺寸与指甲钳锁销3和弹簧支撑件6的尺寸相适配，通过指甲钳锁销3的设置可以把指甲钳上主体1和指甲钳下主体2紧紧地锁住，使用时只需要把指甲钳锁销3向内部按，就可以锁住指甲钳。
28.进一步的，解锁弹簧7固定安装在指甲钳锁销3与弹簧支撑件6之间，指甲钳旋转轴5安装在解锁弹簧7的外侧，通过解锁弹簧7的设置，可以将指甲钳自动解锁，需要解锁时只要用力捏一下指甲钳主体就可以打开指甲钳上主体1和指甲钳下主体2。
29.进一步的，指甲钳锁销凸起31固定安装在指甲钳锁销3的外壁上，旋转轴凹槽51开设在指甲钳旋转轴5的外壁上，指甲钳锁销凸起31和旋转轴凹槽51的尺寸相适配，通过指甲钳锁销凸起31和旋转轴凹槽51的结合，可以关闭和打开指甲钳。
30.进一步的，指甲钳弹片4安装指甲钳上主体1与指甲钳下主体2的内部，指甲钳弹片4的尺寸大于指甲钳旋转轴5的尺寸。
31.工作原理及其使用流程：使用者在使用时，只需要按下指甲钳上主体1与指甲钳下主体2，就可以把指甲钳打开，打开后指甲钳锁销3就会在解锁弹簧7的带动下弹出，利用指甲钳旋转轴5和弹簧支撑件6的设置就可以把指甲钳上主体1与指甲钳下主体2撑开，使用完需要上锁时，只要把指甲钳上主体1与指甲钳下主体2合起来，在把指甲钳锁销3向凹槽的内部按去，就可以把指甲钳锁销凸起31插接在旋转轴凹槽51的内部就可以把指甲钳锁住。
32.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
