一种内增高休闲鞋的制作方法

1.本实用新型涉及一种内增高休闲鞋。


背景技术：

2.休闲鞋是鞋类的一种，主要特色是以一种简单，舒适的设计理念，满足人们日常生活穿着的需求。休闲鞋的概念、内涵和功能便与这种新生活理想和方式紧密相关。人们借助休闲鞋的造型、品牌及内涵去修饰装扮自己、展示自己，从中获得一种审美愉悦和象征性的精神满足。此外，增高垫是现有鞋子中常内置的结构之一，通过增高垫的内置实现内增高的目的。
3.现有休闲鞋存在的问题在于：增高垫通常采用弹性较小的材质制成，且增高垫通常置于鞋垫下方，因此，鞋垫下方的透气性差，长期使用将会使鞋子发臭。
4.因此，如何提高鞋垫下方的透气性实现鞋子不易发臭，成为本领域技术人员亟待解决的问题。


技术实现要素：

5.针对现有技术存在的不足，本实用新型的目的在于提供一种在增高垫内进行导通气孔的开设而有效导通鞋垫下方空气，并通过透气口与外界换气，实现鞋子不易发臭的一种内增高休闲鞋。
6.为实现上述目的，本实用新型提供了如下技术方案：包括鞋底、鞋身、增高垫以及鞋垫，所述鞋身固定于鞋底，所述鞋身与鞋底之间设置有鞋腔，所述增高垫以及鞋垫置于鞋腔内，且鞋垫位于增高垫上方，所述增高垫上方设置有朝后逐渐水平朝上倾斜的增高斜面，其特征在于：所述增高垫内开设有若干的导通气孔，各所述导通气孔贯穿至增高斜面设置有第一开口，各所述导通气孔朝后贯穿增高垫设置有第二开口，所述鞋身位于增高垫后侧贯穿开设有透气口。
7.本实用新型进一步设置为：还包括海绵扰流层，所述海绵扰流层设置于鞋垫与增高垫之间。
8.本实用新型进一步设置为：所述增高垫后侧朝后凸出设置有间距顶块，所述间距顶块位于导通气孔以及透气口上方。
9.本实用新型进一步设置为：所述增高斜面与水平面之间的夹角小于45度，各所述导通气孔沿水平朝前贯穿至增高斜面。
10.本实用新型进一步设置为：所述鞋底内开设有空气腔。
11.本实用新型进一步设置为：所述鞋身外侧固定设置有传输层，所述传输层与鞋身之间设置有传输气孔，所述传输气孔一侧与透气口连通，所述传输气孔的另一侧设置有排气口，且传输气孔从透气口侧至排气口侧为沿鞋身的外周面朝前延伸。
12.本实用新型进一步设置为：所述传输气孔的数量为若干个。
13.本实用新型进一步设置为：所述传输气孔包括保护段，所述保护段沿鞋身的外周
朝前延伸时逐渐朝下倾斜，所述排气口设置于保护段。
14.本实用新型进一步设置为：所述传输气孔包括抬升段，所述抬升段沿鞋身的外周朝前延伸时逐渐朝上倾斜。
15.本实用新型进一步设置为：所述鞋身设置有鞋口，所述鞋身位于鞋口的周向设置有填充层。
16.通过采用上述技术方案，1.增高垫内通过导通气孔实现鞋垫下方的空间连通，并通过透气口实现与外界的气体交换，使得鞋垫下方的透气性更好来防止鞋子发臭；2.第一开口贯穿至增高斜面，使得将鞋垫的后脚跟位置处的气体优先通过导通气孔朝透气口导出，提高臭气的排出效率；3.透气口设置于鞋身，鞋身较薄，使得鞋身通过冲孔便可形成透气口，加工更加的便捷。
附图说明
17.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

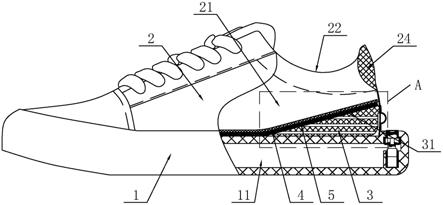

18.图1为本实用新型具体实施方式的部分剖视图；
19.图2为本实用新型具体实施方式的右视图；
20.图3为图1中a的放大图；
21.图4为图3中b的放大图；
22.图5为图2中c的放大图。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.如图1-图5所示，本实用新型公开了一种内增高休闲鞋，包括鞋底1、鞋身2、增高垫3以及鞋垫4，其中，所述鞋身2采用缝合或者粘胶的方式固定于鞋底1，使得鞋身2与鞋底1之间形成鞋腔21，以及鞋身2后侧上方设置有鞋口22，其中，所述增高垫3以及鞋垫4置于鞋腔21内，且鞋垫4位于增高垫3上方，而所述增高垫3上方设置有朝后逐渐水平朝上倾斜的增高斜面31，使得脚掌通过鞋口22穿入鞋腔21内，并完全踩踏于鞋垫4上实现穿着，并通过增高垫3实现内增高的目的。
25.此外，本实施例中的所述增高垫3内开设有若干的导通气孔32，其中，各所述导通气孔32贯穿至增高斜面31设置有第一开口33，而各所述导通气孔32朝后贯穿增高垫3设置有第二开口34，对应的，所述鞋身2位于增高垫3后侧贯穿开设有透气口23。
26.因此，1.增高垫3内通过导通气孔32实现鞋垫4下方的空间连通，并通过透气口23实现与外界的气体交换，使得鞋垫4下方的透气性更好来防止鞋子发臭；2.第一开口33贯穿至增高斜面31，使得将鞋垫4的后脚跟位置处的气体优先通过导通气孔32朝透气口23导出，
提高臭气的排出效率；3.透气口23设置于鞋身2，鞋身2较薄，使得鞋身2通过冲孔便可形成透气口23，加工更加的便捷。
27.此外，本实施例还包括海绵扰流层5，其中，所述海绵扰流层5设置于鞋垫4与增高垫3之间，因此，1.在穿鞋行走过程中不断的对鞋垫4施压以及泄压而实现海绵扰流层5在鞋垫4下方形变，从而改变鞋垫4下方空间大小，使得鞋垫4下方形成气体的流动来加速换气，此外，海绵扰流层5采用海绵材质制成，通过海绵透气材质的特性，使得换气效率更高；2.海绵扰流层5采用海绵材质制成，同步实现穿着的柔软性以及舒适性。
28.优选的，本实施例中的所述增高垫3后侧朝后一体成型凸出设置有间距顶块35，且所述间距顶块35位于导通气孔32以及透气口23上方，因此，通过间距顶块35实现第二开口34与鞋身2之间具有一定的空间间距，从而保证各第二开口34均可有效与透气口23连通换气。
29.优选的，本实施例中的所述增高斜面31与水平面之间的夹角小于45度（本实施例采用15度），以及各所述导通气孔32沿水平朝前贯穿至增高斜面31，不但使得导通气孔32可直接采用水平方向冲裁形成，而且在导通气孔32孔径相同的情况下，形成的第一开口33较大，提高换气效率。
30.另外，本实施例中的所述鞋底1内开设有空气腔11，使得通过空气腔11实现鞋底1的形变效果更好来提高穿着的舒适性。
31.另外，本实施例中的所述鞋身2外侧采用缝合的方式固定设置有传输层6，传输层6通过u形弯折而与鞋身2组合形成传输气孔61，其中，所述传输气孔61一侧与透气口23连通，而所述传输气孔61的另一侧设置有排气口62，其中，传输气孔61从透气口23侧至排气口62侧为沿鞋身2的外周面朝前延伸，因此，透气口23排出的气体将沿着传输气孔61至离透气口23较远的排气口62排出，防止外界直接接触透气口23导致鞋垫4下方的污染，且鞋子整体空间占比增量较小，空间利用率高。
32.优选的，本实施例中的所述传输气孔61的数量为若干个，本实施例采用2个，且呈左右对称设置，使得透气口23排出的气体可通过多个传输气孔61传输排出来提高排气效率，且两个排气口62的设置，使得输入各传输气孔61的杂质更易排出而不易进入透气口23，起到防污染的效果。
33.优选的，本实施例中的所述传输气孔61包括保护段63，其中，所述保护段63沿鞋身2的外周朝前延伸时逐渐朝下倾斜，而所述排气口62设置于保护段63，使得通过保护段63来进一步防止杂质进入传输气孔61内，起到防污染的效果。
34.优选的，本实施例中的所述传输气孔61包括抬升段64，其中，所述抬升段64沿鞋身2的外周朝前延伸时逐渐朝上倾斜，使得通过抬升段64将保护段63的水平最高高度升高，因此，便可增加保护段63的竖向下降幅度，使得防污染效果更好，防止由于透气口23的水平位置较低导致保护段63的竖向降幅较短无法起到防污染效果。
35.此外，本实施例中的所述鞋身2位于鞋口22的周向设置有填充层24，填充层24可采用棉花等材料，使得通过填充层24来提高鞋子穿着的舒适性。
36.对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因
此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
