一种便携器具的制作方法

1.本实用新型涉及口罩便携器具，涉及医疗卫生用品技术领域，具体涉及一种便携器具。


背景技术：

2.口罩是一种卫生用品，一般指戴在口鼻部位用于过滤进入口鼻的空气，以达到阻挡有害的气体、气味、飞沫进出佩戴者口鼻的用具，以纱布或纸等制成，口罩对进入肺部的空气有一定的过滤作用，在呼吸道传染病流行时，在粉尘等污染的环境中作业时，戴口罩具有非常好的作用。如果直接将口罩携带在衣服口袋内，会导致口罩被污染的问题，因此需要一种便携器具来方便携带口罩。
3.针对现有技术存在以下问题：
4.1、现有的一种便携器具在使用过程中，常采用螺纹旋转连接的方式进行连接，导致取用口罩时很不方便的问题；
5.2、现有的一种便携器具在使用过程中，通常直接将口罩放置在装置内部，而没有增加消毒结构，导致装置内放置的口罩易滋生细菌的问题。


技术实现要素：

6.本实用新型提供一种便携器具，其中一种目的是为了具备方便口罩便携器具连接的能力，解决采用螺纹旋转连接的方式进行连接，导致取用口罩时很不方便的问题；其中另一种目的是为了解决装置不具备消毒结构的问题，以达到尽可能减少装置内口罩滋生细菌的效果。
7.为解决上述技术问题，本实用新型所采用的技术方案是：
8.一种便携器具，包括携具一和携具二，所述携具一与携具二的外侧设置有卡接机构和功能辅助机构。
9.所述卡接机构包括有卡槽，所述卡槽开设于携具二的内壁上，所述携具一的外侧设置有卡箍。
10.所述功能辅助机构包括有通孔，所述通孔开设于携具一的一端，所述携具一与携具二的内外表面均设置有银离子薄膜。
11.本实用新型技术方案的进一步改进在于：所述携具一的一侧固定连接有卡环，所述卡环的外表面与携具二的内壁活动连接，所述卡箍的外表面与卡环的外表面固定连接。
12.本实用新型技术方案的进一步改进在于：所述卡箍的内壁上固定连接有弹性球，所述弹性球的外表面上固定连接有弹性弯板，所述弹性弯板的一端与卡环的外表面活动连接。
13.本实用新型技术方案的进一步改进在于：所述弹性球的内部均匀分布有软质弹性块，所述弹性球的外表面上固定连接有软质连接弧板，所述软质连接弧板的外表面上固定连接有弹簧。
14.本实用新型技术方案的进一步改进在于：所述软质连接弧板通过弹性球与卡环的外表面固定连接，所述弹性球通过弹性弯板与卡箍的内壁活动连接。
15.本实用新型技术方案的进一步改进在于：所述通孔用于贯穿口罩的挂绳，所述银离子薄膜均匀涂覆在携具一、携具二的外表面和内表面。
16.由于采用了上述技术方案，本实用新型相对现有技术来说，取得的技术进步是：
17.1、本实用新型提供一种便携器具，采用卡箍、弹性球、弹性弯板、软质连接弧板、弹簧、卡槽以及卡环之间的配合，当携具一和携具二通过卡箍卡槽以及卡环之间的配合，进行卡接时，卡箍受到挤压力的作用，发生一定程度的弹性形变，通过弹性球挤压弹性弯板和软质连接弧板，使其发生弹性形变，并将弹簧拉伸，发生弹性形变，发生弹性形变的结构会产生与挤压力方向相反的作用力，使得卡箍与卡槽卡接紧密，当需要打开时，直接拉动携具一和携具二即可分离，方便口罩的取用。
18.2、本实用新型提供一种便携器具，采用通孔以及银离子薄膜之间的配合，首先通过携具一的一端开设的通孔，使得当口罩放入携具一和携具二中时，将口罩一侧的挂绳经通孔伸出，可以通过伸出的拉绳方便便携器具的携带，再通过在携具一、携具二的外表面和内壁均匀覆盖一层银离子薄膜，使其具有消毒作用，避免装置内放置的口罩滋生细菌的问题。
附图说明

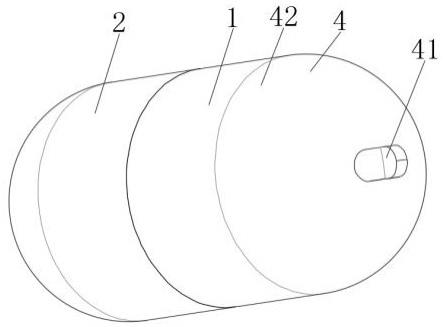

19.图1为本实用新型的结构示意图。
20.图2为本实用新型的结构携具一的立体示意图。
21.图3为本实用新型的结构携具二的立体示意图。
22.图4为本实用新型的结构卡箍的剖面示意图。
23.图中：1、携具一；2、携具二；
24.3、卡接机构；31、卡箍；311、弹性球；312、弹性弯板；313、软质连接弧板；314、弹簧；32、卡槽；33、卡环；
25.4、功能辅助机构；41、通孔；42、银离子薄膜。
具体实施方式
26.下面结合实施例对本实用新型做进一步详细说明：
27.实施例1
28.如图1-4所示，本实用新型提供了一种便携器具，包括携具一1和携具二2，携具一1与携具二2的外侧设置有卡接机构3和功能辅助机构4，卡接机构3包括有卡槽32，卡槽32开设于携具二2的内壁上，携具一1的外侧设置有卡箍31，功能辅助机构4包括有通孔41，通孔41开设于携具一1的一端，携具一1与携具二2的内外表面均设置有银离子薄膜42，携具一1的一侧固定连接有卡环33，卡环33的外表面与携具二2的内壁活动连接，卡箍31的外表面与卡环33的外表面固定连接。
29.在本实施例中，当携具一1和携具二2通过卡箍31卡槽32以及卡环33之间的配合，进行卡接时，卡箍31受到挤压力的作用，发生一定程度的弹性形变，通过弹性形变产生与挤压力方向相反的作用力，使得卡箍31和卡槽32卡接紧密，方便口罩的取用。
30.实施例2
31.如图1-4所示，在实施例1的基础上，本实用新型提供一种技术方案：优选的，卡箍31的内壁上固定连接有弹性球311，弹性球311的外表面上固定连接有弹性弯板312，弹性弯板312的一端与卡环33的外表面活动连接，弹性球311的内部均匀分布有软质弹性块，弹性球311的外表面上固定连接有软质连接弧板313，软质连接弧板313的外表面上固定连接有弹簧314，软质连接弧板313通过弹性球311与卡环33的外表面固定连接，弹性球311通过弹性弯板312与卡箍31的内壁活动连接。
32.在本实施例中，当卡箍31受到挤压力的作用，发生一定程度的弹性形变时，通过弹性球311挤压弹性弯板312和软质连接弧板313，使其发生弹性形变，并将弹簧314拉伸，发生弹性形变，发生弹性形变的结构会产生与挤压力方向相反的作用力，使得卡箍31与卡槽32卡接紧密，当需要打开时，直接拉动携具一1和携具二2即可分离，方便口罩的取用。
33.实施例3
34.如图1-4所示，在实施例1的基础上，本实用新型提供一种技术方案：优选的，通孔41用于贯穿口罩的挂绳，银离子薄膜42均匀涂覆在携具一1、携具二2的外表面和内表面。
35.在本实施例中，首先通过携具一1的一端开设的通孔41，使得当口罩放入携具一1和携具二2中时，将口罩一侧的挂绳经通孔41伸出，可以通过伸出的拉绳方便便携器具的携带，再通过在携具一1、携具二2的外表面和内壁均匀覆盖一层银离子薄膜42，使其具有消毒作用，避免装置内放置的口罩滋生细菌的问题。
36.下面具体说一下该一种便携器具的工作原理。
37.如图1-4所示，当携具一1和携具二2通过卡箍31卡槽32以及卡环33之间的配合，进行卡接时，卡箍31受到挤压力的作用，发生一定程度的弹性形变，通过弹性形变产生与挤压力方向相反的作用力，使得卡箍31和卡槽32卡接紧密，首先通过携具一1的一端开设的通孔41，使得当口罩放入携具一1和携具二2中时，将口罩一侧的挂绳经通孔41伸出，可以通过伸出的拉绳方便便携器具的携带，再通过在携具一1、携具二2的外表面和内壁均匀覆盖一层银离子薄膜42，使其具有消毒作用，避免装置内放置的口罩滋生细菌的问题。
38.上文一般性的对本实用新型做了详尽的描述，但在本实用新型基础上，可以对之做一些修改或改进，这对于技术领域的一般技术人员是显而易见的。因此，在不脱离本实用新型思想精神的修改或改进，均在本实用新型的保护范围之内。
