一种组合式拐杖的制作方法

1.本实用新型涉及拐杖技术领域，特别涉及一种组合式拐杖。


背景技术：

2.拐杖是一种辅助行走的简单器械，同时也是一种重要的医疗康复辅助用具，分手杖、肘杖与腋杖，其中手杖主要用于轻度需要，通常是一根木制或金属棍子。
3.现有的组合拐杖在进行收纳的时候，拆解的效果不够充分，拆解后仍然会占用大量空间，出现拐杖拆解、收纳不便的问题；并且现有的拐杖，把手与拐杖主体的相对位置固定，只能采用一个抓握姿势，存在不能适应不同的人群采用不同握姿的问题。基于此，本实用新型设计了一种组合式拐杖，以解决上述问题。


技术实现要素：

4.本实用新型的目的在于提供一种组合式拐杖，以解决上述背景技术中提出的因现有的拆解拐杖拆解不够充分出现收纳不便的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种组合式拐杖，包括把手、头部杆体、中间杆体与尾部杆体，所述把手通过侧壁上的螺纹与所述头部杆体相连接，所述头部杆体与所述中间杆体的侧壁上分别滑动卡接有按钮组件，所述中间杆体与所述尾部杆体的侧壁上分别滑动卡接有卡扣机构，所述头部杆体与所述中间杆体以及所述中间杆体与所述尾部杆体分别通过所述按钮组件与所述卡扣机构相连接；
6.所述头部杆体的侧壁上固定有挂钩，所述挂钩上悬挂有收纳袋，所述收纳袋内装有板凳面组件，所述收纳袋的一侧壁上缝合有捆绑条，捆绑条的一侧有毛面，捆绑条的另一侧有与所述毛面配合使用的钩面。
7.优选的，所述把手的两端开设有螺纹孔，一端螺纹孔内卡接有橡胶塞，另一端螺纹孔内卡接有反光塞。
8.优选的，所述按钮组件包括按压块与第一弹簧，所述按压块分别滑动卡接于所述头部杆体与所述中间杆体的侧壁上，所述第一弹簧卡接于所述按压块的内壁上，所述第一弹簧分别与所述头部杆体以及所述中间杆体相连接。
9.优选的，所述卡扣机构包括顶柱与第二弹簧，所述顶柱分别滑动卡接于所述中间杆体与所述尾部杆体的侧壁上，所述第二弹簧卡接于所述顶柱的一侧外壁上，所述第二弹簧分别与所述中间杆体与所述尾部杆体相连接。
10.优选的，所述头部杆体的侧壁上开设有救急药仓，所述救急药仓的侧壁上卡接有封盖。
11.优选的，所述尾部杆体的底部通过螺纹连接有防滑垫或防滑锥。
12.本实用新型的技术效果和优点：
13.1、通过设置的把手、头部杆体、中间杆体、按钮组件、尾部杆体、卡扣机构、收纳袋，可以实现拐杖的快速拆解并收纳，解决了拐杖因拆解不充分出现拐杖拆解、收纳不便的问
题。
14.2、通过设置的把手、橡胶塞、头部杆体，将把手通过不同的螺纹安装在头部杆体上，实现不同的握姿，解决了把手与拐杖主体的相对位置固定导致不能适应不同的人群采用不同握姿的问题。
附图说明

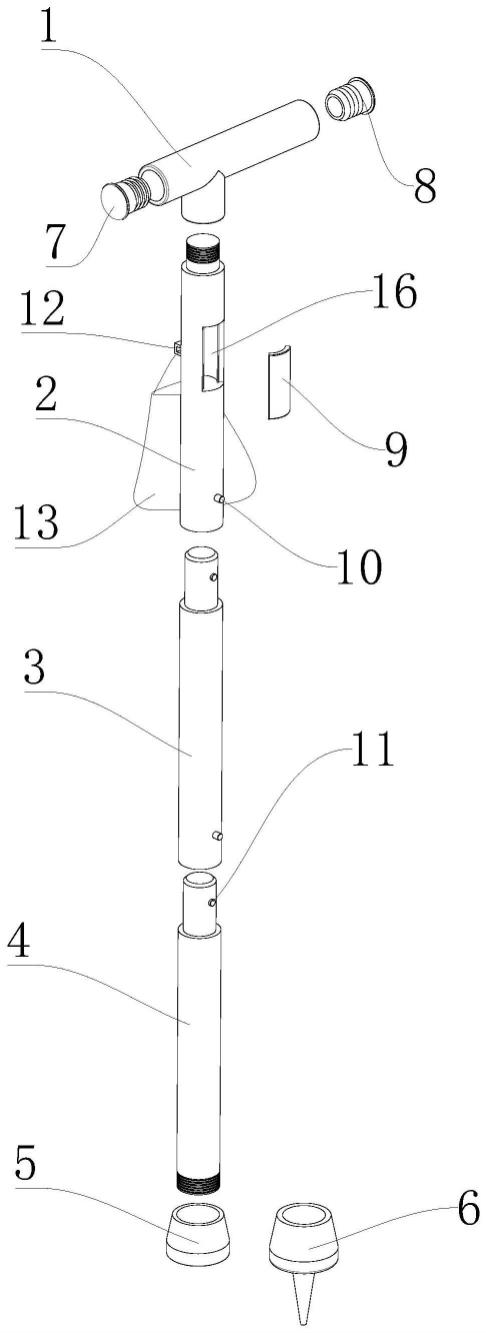

15.图1为本实用新型整体立体结构的示意图。
16.图2为本实用新型按钮结构的剖面图。
17.图3为本实用新型锁扣结构的剖面图。
18.图4为本实用新型收纳袋结构的示意图。
19.图中：1、把手；2、头部杆体；3、中间杆体；4、尾部杆体；5、防滑垫；6、防滑锥；7、橡胶塞；8、反光塞；9、封盖；10、按钮组件；101、按压块；102、第一弹簧；11、卡扣机构；111、顶柱；112、第二弹簧；12、挂钩；13、收纳袋；14、毛面；15、钩面；16、救急药仓。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.本实用新型提供了如图1-4所示的一种组合式拐杖，包括把手1、头部杆体2、中间杆体3与尾部杆体4，把手1通过侧壁上的螺纹与头部杆体2相连接，把手1是拐杖在使用时手主要抓握的部分，其周身有利于手指抓握的凹槽，头部杆体2与中间杆体3的侧壁上分别滑动卡接有按钮组件10，中间杆体3与尾部杆体4的侧壁上分别滑动卡接有卡扣机构11，头部杆体2与中间杆体3以及中间杆体3与尾部杆体4分别通过按钮组件10与卡扣机构11相连接，按钮组件10与卡扣机构11配合使用，使拐杖各部分之间可以快速的实现连接到一起或分离，尾部杆体4的底部通过螺纹连接有防滑垫5或防滑锥6，在地面比较坚硬湿滑的环境使用时，可使用防滑垫5，防滑垫5底部有防滑纹理，具有较好的防滑性能，在地面比较松软湿滑的环境使用时，可使用防滑锥6，防滑锥6的底部为尖端，在松软湿滑的地面上可以有效防滑；
22.头部杆体2的侧壁上固定有挂钩12，挂钩12上悬挂有收纳袋13，挂钩12可以用于悬挂各种收纳装置，方便使用者，收纳袋13的一侧壁上缝合有捆绑条，捆绑条的一侧有毛面14，捆绑条的另一侧有与毛面14配合使用的钩面15，使用时，缠绕拉紧捆绑条后，将钩面15覆盖于毛面14上，可以使收纳后的物品保持紧凑的状态，减少空间的占用，把手1的两端开设有螺纹孔，一端螺纹孔内卡接有橡胶塞7，橡胶塞7安装在螺纹孔内可以防止外部的水进入螺纹孔内，防止螺纹生锈，延长螺纹的使用寿命，同时，在改变把手1的安装位置时，橡胶塞7有着一定的装饰作用，另一端螺纹孔内卡接有反光塞8，反光塞8的头部喷涂有反光材料或用其他方式呈现反光效果，在光线条件不好的时候，后方有光源照射过来时，反光塞8将光线反射回去，可以提醒后方注意前方行人，保证使用者人身安全，降低危险发生的概率。
23.在本实施例中，按钮组件10包括按压块101与第一弹簧102，按压块101分别滑动卡
接于头部杆体2与中间杆体3的侧壁上，第一弹簧102卡接于按压块101的内壁上，第一弹簧102分别与头部杆体2以及中间杆体3相连接，按压块101在第一弹簧102的作用下，部分暴露在头部杆体2与中间杆体3的侧壁外，使按压块101与头部杆体2和中间杆体3上的凹槽间隙很小，减少外部环境中的水进入按钮组件10内部的概率，防止第一弹簧102与卡扣机构11生锈老化，延长使用寿命。
24.在本实施例中，卡扣机构11包括顶柱111与第二弹簧112，顶柱111分别滑动卡接于中间杆体3与尾部杆体4的侧壁上，第二弹簧112卡接于顶柱111的一侧外壁上，第二弹簧112分别与中间杆体3与尾部杆体4相连接，顶柱111在第二弹簧112的作用下，其头部会露出在中间杆体3与尾部杆体4的侧壁外，当各杆体相互连接时，顶柱111在顺着与之连接的杆体尾部开设的凹槽进入，直至顶柱111进入限位槽，完成杆体的连接固定，需要退出时，按压按钮组件10，压缩第二弹簧112使顶柱111退出限位槽，完成分离。
25.在本实施例中，头部杆体2的侧壁上开设有救急药仓16，拐杖的使用者可能存在某种应激性疾病，救急药仓16可以用来存放一些救急药物，以备不时之需，救急药仓16的侧壁上卡接有封盖9，封盖9将存放的救急药物密封在救急药仓16内部，防止药品因潮解或其他原因失去药效。
26.本实用工作原理：本实用新型为一种组合式拐杖，使用时，首先用一只手握住把手1，用另一只手握住头部杆体2并旋转，使把手1与头部杆体2相连接的螺纹分开，然后按下按钮组件10，卡扣机构11动作，按压块101使顶柱111向内部滑动并脱离头部杆体2上的限位孔，完成头部杆体2与中间杆体3的分离，同样的，按照此步骤将中间杆体3与尾部杆体4分离，完成拆解；当改变手对拐杖的握姿时，在将把手1与头部杆体2分开后，拔出头部杆体2一端的橡胶塞7，然后将把手1一端的内螺纹与头部杆体2一端的外螺纹相连接，再把橡胶塞7塞入把手1侧面的螺纹孔内，完成握姿切换；当拐杖在潮湿软滑的地面使用时，可以拆下防滑垫5更换上防滑锥6，在不使用拐杖时，将拐杖各杆体与把手1分离后通过收纳袋13完成收纳。
27.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
