一种采矿防护头盔的制作方法

1.本实用新型涉及一种采矿防护头盔，具体为一种采矿防护头盔，属于采矿设备技术领域。


背景技术：

2.采矿工业是一种重要的原料工业，金属矿石是冶炼工业的主要原料，非金属矿石是重要的化工原料和建筑材料，采矿可分为露天采矿和地下采矿，不管露天还是地下采矿。
3.经检索，公开了公开号为cn213663914u的一种采矿工程运输车，包括头盔主体、照明灯、防尘镜、抗摔层、减震层、蓄电池、讲话机、天线和声码器，所述头盔主体内侧设有所述讲话机，所述讲话机上设有所述天线，所述讲话机内设有所述声码器，所述头盔主体上设有固定座，所述固定座前侧设有所述照明灯，所述头盔主体上端设有外壳，所述外壳内侧设有所述抗摔层，所述抗摔层内侧包裹有缓冲层，所述缓冲层内侧包裹有所述减震层。本实用新型设有抗摔层和减震层，可以很好的对矿工的头部进行保护，由于矿工一般在地下工作，头部若没有进行保护很容易造成矿工的安全事故，通过多层防护，可以有效的降低在其他物体与帽子发生碰撞时的缓冲力，使安全系数大大增加。
4.虽然现有的采矿防护头盔在一定程度上满足了使用者的使用需求，但是在使用过程中仍存在一定的缺陷：如，现有的采矿防护头盔较为复杂，增强了头盔的制造成本，而且现有的防护头盔的保护能力较差，当重物对头盔上端撞击时，头盔与使用者的头部进行冲击，虽然可以进行保护，但无法将撞击进行很好的缓冲。


技术实现要素：

5.本实用新型的目的就在于为了解决上述问题而提供一种采矿防护头盔，通过缓冲气囊的设置，使得整体装置具有很好的保护效果，增强了头盔主体的安全性。
6.本实用新型通过以下技术方案来实现上述目的，一种采矿防护头盔，包括头盔主体，所述头盔主体下端的两侧均设置有佩戴绳，所述头盔主体内部的上端固定安装有缓冲气囊，所述缓冲气囊的一端安装有充气管，所述缓冲气囊的上端均匀开设有放气孔，所述放气孔的一端位于头盔主体的外侧，所述放气孔的内部固定安装有挡环，所述放气孔的内部固定安装有固定套，所述固定套的内壁固定安装有支撑弹簧，所述支撑弹簧的上端固定安装有移动块，所述移动块的一侧固定安装有支撑杆，所述支撑杆的一端固定安装有与挡环相配合的挡块。
7.优选的，所述头盔主体的表面固定安装有安装架，所述安装架的一侧开设有安装槽，所述安装槽的内部活动穿插有灯架。
8.优选的，所述灯架的一侧固定安装有照明灯，所述灯架与安装架之间设置有限位结构。
9.优选的，所述限位结构包括调节槽、滑杆、推杆、滑套、复位弹簧、连杆、连接杆、活动槽、限位杆、卡固弹簧、轮架、棘轮、卡杆、连接弹簧和装配齿块。
10.优选的，所述轮架的两侧均开设有装配齿块，所述安装槽内壁的两侧均开设有活动槽，所述活动槽内壁的两侧均固定安装有限位杆。
11.优选的，所述限位杆的表面套设有卡固弹簧，所述限位杆的表面活动安装有与卡固弹簧相连接的轮架，所述轮架的内部活动安装有棘轮，所述棘轮的一端与装配齿块相啮合，所述轮架的内部活动安装有与棘轮相配合的卡杆，所述卡杆的一侧安装有连接弹簧。
12.优选的，所述安装架的两侧均开设有调节槽，所述调节槽的内部固定安装有滑杆，所述滑杆的两端均套设有复位弹簧，所述滑杆的两端均套设有与复位弹簧相连接滑套。
13.优选的，所述滑套的两端均活动安装有连杆，两侧的所述连杆分别活动安装有推杆和连接杆，所述连接杆的一端活动穿插在活动槽的内部，且该端与轮架固定连接，所述推杆的一端活动穿插在安装架的外侧。
14.本实用新型的有益效果是：
15.1、本实用新型中，通过充气管将缓冲气囊内部充满气体，当头盔主体上端受到撞击时，头盔主体受力向下冲击，对缓冲气囊进行挤压，缓冲气囊受到挤压时，对挡块进行挤压，挡块通过支撑杆带动移动块在固定套的内部进行移动，对支撑弹簧进行拉伸，使得挡块与挡环相脱离，使得缓冲气囊内部的气体逐渐从放气孔内部排出，使得头盔主体具有很好的缓冲保护效果。
16.2、本实用新型中，当头盔主体佩戴照明灯时，灯架插入到安装槽的内部，棘轮在卡固弹簧的作用下，使得棘轮与装配齿块相啮合，随着灯架的插入，带动棘轮向一个方向转动，在卡杆和连接弹簧的作用下，使得棘轮无法向另一个方向转动，从而使得装配齿块无法向上移动，使得灯架从安装架内部抽出，从而便于灯架和照明灯的快速安装，当拆卸时，使用者推动推杆，推杆通过连杆带动滑套沿着滑杆进行移动，对复位弹簧进行压缩，滑套移动时，通过连杆带动连接杆向调节槽的内部进行移动，连接杆带动轮架在活动槽内部进行移动，使得棘轮与装配齿块相脱离，使得灯架从安装架的内部抽出，从而便于照明灯的快速拆卸。
附图说明

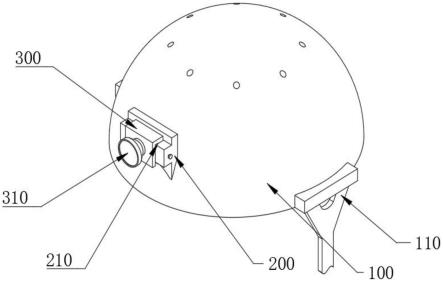

17.图1为本实用新型的整体结构示意图；
18.图2为本实用新型的整体剖面结构示意图；
19.图3为图2所示的a部放大结构示意图；
20.图4为本实用新型的安装架俯视剖面结构示意图；
21.图5为图4所示的b部放大结构示意图。
22.图中：100、头盔主体；110、佩戴绳；120、缓冲气囊；121、充气管；122、放气孔；123、固定套；124、挡环；125、挡块；126、移动块；127、支撑弹簧；128、支撑杆；200、安装架；210、安装槽；220、调节槽；221、滑杆；222、推杆；223、滑套；224、复位弹簧；225、连杆；226、连接杆；230、活动槽；231、限位杆；232、卡固弹簧；233、轮架；234、棘轮；235、卡杆；236、连接弹簧；300、灯架；310、照明灯；320、装配齿块。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行
清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.请参阅图1-3所示，一种采矿防护头盔，包括头盔主体100，头盔主体100下端的两侧均设置有佩戴绳110，头盔主体100内部的上端固定安装有缓冲气囊120，缓冲气囊120的一端安装有充气管121，缓冲气囊120的上端均匀开设有放气孔122，放气孔122的一端位于头盔主体100的外侧，放气孔122的内部固定安装有挡环124，放气孔122的内部固定安装有固定套123，固定套123的内壁固定安装有支撑弹簧127，支撑弹簧127的上端固定安装有移动块126，移动块126的一侧固定安装有支撑杆128，支撑杆128的一端固定安装有与挡环124相配合的挡块125；
25.本实用新型中，通过充气管121将缓冲气囊120内部充满气体，当头盔主体100上端受到撞击时，头盔主体100受力向下冲击，对缓冲气囊120进行挤压，缓冲气囊120受到挤压时，对挡块125进行挤压，挡块125通过支撑杆128带动移动块126在固定套123的内部进行移动，对支撑弹簧127进行拉伸，使得挡块125与挡环124相脱离，使得缓冲气囊120内部的气体逐渐从放气孔122内部排出，使得头盔主体100具有很好的缓冲保护效果。
26.请参阅图4和图5所示，头盔主体100的表面固定安装有安装架200，安装架200的一侧开设有安装槽210，安装槽210的内部活动穿插有灯架300，灯架300的一侧固定安装有照明灯310，灯架300与安装架200之间设置有限位结构，限位结构包括调节槽220、滑杆221、推杆222、滑套223、复位弹簧224、连杆225、连接杆226、活动槽230、限位杆231、卡固弹簧232、轮架233、棘轮234、卡杆235、连接弹簧236和装配齿块320，轮架233的两侧均开设有装配齿块320，安装槽210内壁的两侧均开设有活动槽230，活动槽230内壁的两侧均固定安装有限位杆231，限位杆231的表面套设有卡固弹簧232，限位杆231的表面活动安装有与卡固弹簧232相连接的轮架233，轮架233的内部活动安装有棘轮234，棘轮234的一端与装配齿块320相啮合，轮架233的内部活动安装有与棘轮234相配合的卡杆235，卡杆235的一侧安装有连接弹簧236，安装架200的两侧均开设有调节槽220，调节槽220的内部固定安装有滑杆221，滑杆221的两端均套设有复位弹簧224，滑杆221的两端均套设有与复位弹簧224相连接滑套223，滑套223的两端均活动安装有连杆225，两侧的连杆225分别活动安装有推杆222和连接杆226，连接杆226的一端活动穿插在活动槽230的内部，且该端与轮架233固定连接，推杆222的一端活动穿插在安装架200的外侧；
27.本实用新型中，当头盔主体100佩戴照明灯310时，灯架300插入到安装槽210的内部，棘轮234在卡固弹簧232的作用下，使得棘轮234与装配齿块320相啮合，随着灯架300的插入，带动棘轮234向一个方向转动，在卡杆235和连接弹簧236的作用下，使得棘轮234无法向另一个方向转动，从而使得装配齿块320无法向上移动，使得灯架300从安装架200内部抽出，从而便于灯架300和照明灯310的快速安装，当拆卸时，使用者推动推杆222，推杆222通过连杆225带动滑套223沿着滑杆221进行移动，对复位弹簧224进行压缩，滑套223移动时，通过连杆225带动连接杆226向调节槽220的内部进行移动，连接杆226带动轮架233在活动槽230内部进行移动，使得棘轮234与装配齿块320相脱离，使得灯架300从安装架200的内部抽出，从而便于照明灯310的快速拆卸。
28.本实用新型在使用时，通过充气管121将缓冲气囊120内部充满气体，当头盔主体
100上端受到撞击时，头盔主体100受力向下冲击，对缓冲气囊120进行挤压，缓冲气囊120受到挤压时，对挡块125进行挤压，挡块125通过支撑杆128带动移动块126在固定套123的内部进行移动，对支撑弹簧127进行拉伸，使得挡块125与挡环124相脱离，使得缓冲气囊120内部的气体逐渐从放气孔122内部排出，使得头盔主体100具有很好的缓冲保护效果，当头盔主体100佩戴照明灯310时，灯架300插入到安装槽210的内部，棘轮234在卡固弹簧232的作用下，使得棘轮234与装配齿块320相啮合，随着灯架300的插入，带动棘轮234向一个方向转动，在卡杆235和连接弹簧236的作用下，使得棘轮234无法向另一个方向转动，从而使得装配齿块320无法向上移动，使得灯架300从安装架200内部抽出，从而便于灯架300和照明灯310的快速安装，当拆卸时，使用者推动推杆222，推杆222通过连杆225带动滑套223沿着滑杆221进行移动，对复位弹簧224进行压缩，滑套223移动时，通过连杆225带动连接杆226向调节槽220的内部进行移动，连接杆226带动轮架233在活动槽230内部进行移动，使得棘轮234与装配齿块320相脱离，使得灯架300从安装架200的内部抽出，从而便于照明灯310的快速拆卸。
29.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
30.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
