一种多功能文具盒的制作方法

1.本实用新型涉及学习用品技术领域，具体为一种多功能文具盒。


背景技术：

2.文具盒，学生用来装钢笔、铅笔等文具的盒子，质地种类很多，一般有木质、铁质、塑料等制品，形状各异，多为长方体形状。
3.现有的文具盒，由于内部没有笔的固定装置，在携带过程中，常常容易发生晃动碰撞，造成笔的损坏，且有时在使用过程中，需要多种笔的配合使用，拿出的笔会随意放置，造成笔的丢失和损坏。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种多功能文具盒，主要解决了文具盒内部的笔的固定问题和临时放置问题。
5.为实现以上目的，本实用新型通过以下技术方案予以实现：一种多功能文具盒，包括文具盒体，文具盒体由上盒体和下盒体组成，上盒体和下盒体铰接，
6.所述下盒体的内部固定安装有两个安装块，每个安装块内部均设置有安装槽，每个安装槽内均安装有弹簧夹；
7.所述上盒体内开设有滑道，所述滑道内滑动连接有滑块，所述滑块内设多个临时安装槽。
8.优选的，所述上盒体的前端位于滑块移动路径上转动连接有挡块，所述挡块和上盒体的转动处设置有阻尼块。
9.优选的，所述下盒体的侧面开设有插孔，所述下盒体内部设置有与插孔对应的削笔部，所述削笔部的一侧设置有墨盒。
10.优选的，所述削笔部由固定壳体、转笔刀和笔屑收纳壳体组成；
11.其中所述固定壳体外设贯穿孔，所述转笔刀安装在固定壳体内，所述转笔刀的插笔处与贯穿孔、插孔同轴心，所述固定壳体的外部设有开口，所述转笔刀的排屑面与固定壳体的开口朝向相同，所述固定壳体的开口处滑动连接有笔屑收纳壳体。
12.优选的，所述笔屑收纳壳体的上端设置有凸形滑槽，所述笔屑收纳壳体通过滑槽与固定壳体滑动连接。
13.优选的，所述笔屑收纳壳体外部还设置有磁铁，所述下盒体由铁质材料制作而成。
14.优选的，所述墨盒上设带螺纹的盖体。
15.优选的，所述上盒体的外侧面还设置有可抽拉的抽屉，所述抽屉内置酒精湿巾，所述抽屉的开口在文具盒体闭合后朝上开设。
16.本实用新型提供了一种多功能文具盒，具备以下有益效果：
17.1、本实用新型中，通过设置的安装块，实现对笔的放置，并通过设置的弹簧夹，实现对笔的固定，且可实现对不同直径的笔的固定，同时利用设置的滑块，实现笔的临时放
置，避免了在使用过程中，笔随意放置，造成笔的丢失和损坏；
18.2、本实用新型中，利用设置的削笔部实现对铅笔的削皮，墨盒实现对钢笔的加墨，无需另外携带削笔刀和墨盒，降低携带物品的数量。
19.3、本实用新型中，通过设置的抽屉和酒精湿巾，保持学生的局部清洁，避免感染等作用，同时还可以对桌椅板凳进行擦拭，保证学生的个人卫生情况。
附图说明

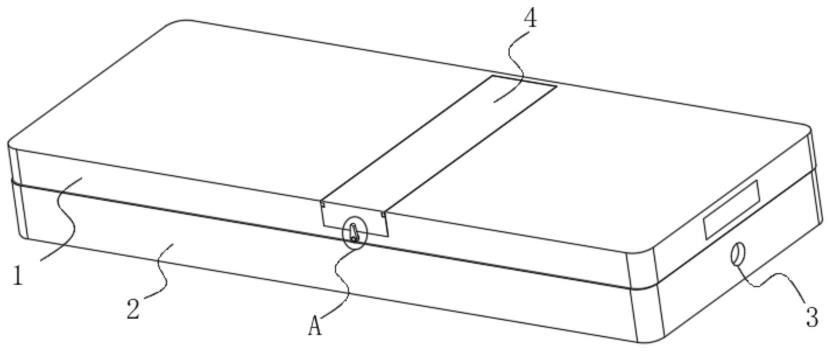

20.图1为本实用新型的整体结构示意图；
21.图2为本实用新型中盒体打开后的内部结构示意图；
22.图3为本实用新型图1中的a处结构示意图；
23.图4为本实用新型中削笔部的内部结构示意图；
24.图5为本实用新型中笔屑收纳壳体的结构示意图；
25.图6为本实用新型中弹簧夹的安装结构示意图。
26.图中：1-上盒体、2-下盒体、3-插孔、4-滑块、5-滑道、6-安装块、61
‑ꢀ
弹簧夹、7-削笔部、71-固定壳体、72-笔屑收纳壳体、73-磁铁、74-转笔刀、75-滑槽、8-墨盒、9-挡块、10-抽屉。
具体实施方式
27.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
28.请参阅图1至图6，本实用新型提供一种技术方案：
29.一种多功能文具盒，包括文具盒体，文具盒体由上盒体1和下盒体2组成，上盒体1和下盒体2铰接；
30.下盒体2的内部固定安装有两个安装块6，每个安装块6内部均设置有安装槽，每个安装槽内均安装有弹簧夹61；
31.上盒体1内开设有滑道5，滑道5内滑动连接有滑块4，滑块4内设多个临时安装槽。
32.上述中，通过设置的安装块6，实现对笔的放置，并通过设置的弹簧夹 61，实现对笔的固定，且可实现对不同直径的笔的固定，同时利用设置的滑块4，实现笔的临时放置，避免了在使用过程中，笔随意放置，造成笔的丢失和损坏。
33.进一步的，如图3中所示：上盒体1的前端位于滑块4移动路径上转动连接有挡块9，挡块9和上盒体1的转动处设置有阻尼块，挡块9用于滑块4 收回后挡住滑块4，避免滑块4自动滑出，并通过设置的阻尼块，避免挡块9 随意转动，影响使用效率。
34.进一步的，如图2中所示：下盒体2的侧面开设有插孔3，下盒体2内部设置有与插孔3对应的削笔部7，削笔部7的一侧设置有墨盒8，削笔部7实现对铅笔的削皮，墨盒8实现对钢笔的加墨，无需另外携带削笔刀和墨盒。
35.进一步的，如图4中所示：削笔部7由固定壳体71、转笔刀74和笔屑收纳壳体72组成；
36.其中固定壳体71外设贯穿孔，转笔刀74安装在固定壳体71内，转笔刀 74的插笔处
与贯穿孔、插孔3同轴心，固定壳体71的外部设有开口，转笔刀 74的排屑面与固定壳体71的开口朝向相同，固定壳体71的开口处滑动连接有笔屑收纳壳体72，如此，铅笔从插孔3插入削笔部7，转动铅笔，即可实现对铅笔的削皮，同时利用笔屑收纳壳体72实现对笔屑的收集。
37.进一步的，如图5中所示：笔屑收纳壳体72的上端设置有凸形滑槽75，笔屑收纳壳体72通过滑槽75与固定壳体71滑动连接。
38.进一步的，如图4中所示：笔屑收纳壳体72外部还设置有磁铁73，下盒体2由铁质材料制作而成，可实现对笔屑收纳壳体72的固定。
39.进一步的，如图2中所示：墨盒8上设带螺纹的盖体，用于加墨和关闭墨盒8。
40.进一步的，如图2中所示：上盒体1的外侧面还设置有可抽拉的抽屉10，抽屉10内置酒精湿巾，抽屉10的开口在文具盒体闭合后朝上开设，用于学生在学校时，利用酒精湿巾擦拭手部，面部等，以此保持局部清洁，避免感染等作用，同时还可以对桌椅板凳进行擦拭，保证学生的个人卫生情况。
41.使用时，将上盒体1和下盒体2打开，将不同类型的笔放进安装块6的内部，并利用弹簧夹61实现对笔的固定夹持，避免使用过程中笔的脱落，将上盒体1打开，将需要使用的笔拿出，开始使用时，当需要换笔使用，只需转动挡块9，将滑块4拉出，将笔放在挡块9上的临时安装槽中，实现对笔的临时放置；
42.同时利用削笔部7可实现对铅笔的削皮，同时利用设置的墨盒8，实现钢笔的加墨，无需另外携带转笔刀和墨盒，降低携带物品的数量。
43.需要说明的是：墨盒8可利用吸头加墨，同时酒精湿巾为一次性消耗用品，用完一次性即扔，不可二次使用，建议每日携带3-5片，每日更换一次。
44.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，如本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
