一种陶瓷3535双波紫光美甲灯珠的制作方法

1.本实用新型涉及紫光固化技术领域，尤其涉及一种陶瓷3535双波紫光美甲灯珠。


背景技术：

2.双波紫光灯珠具有固化作用，一般用在美甲行业，能够快速进行指甲油的的固化，双波紫光灯珠种类很多，其中就包括黑壳kl仿流明双波紫光灯珠、陶瓷3535双波紫光灯等等。
3.其中陶瓷3535双波紫光灯的氧化铝陶瓷底座在安装过程中一般通过焊接的工艺安装在电路板上，电路板通过线路与总控开关相连接，从而方便工作人员进行安装使用，但是当支架上的芯片损坏后，氧化铝陶瓷底座很难取下进行单独更换，需要对整体的双波紫光灯进行更换，耗费的成本较高，容易造成资源的浪费。所以需要一种陶瓷3535双波紫光美甲灯珠来解决上述问题。


技术实现要素：

4.本实用新型的目的是为解决上述背景技术中提出的问题。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种陶瓷3535双波紫光美甲灯珠，包括电路板，所述电路板顶端设置有定位盒，所述定位盒包括盒体，所述盒体内部设置有美甲灯珠座，所述美甲灯珠座包括黑壳支架板，所述黑壳支架板底端连接有氧化铝陶瓷座，所述黑壳支架板顶端连接有金线盘，所述黑壳支架板中心位置处设置有两个芯片，所述黑壳支架板顶端扣盖有硅胶lens，所述氧化铝陶瓷座边侧设置有卡块，且所述卡块通过卡槽嵌设在盒体内壁。
7.优选的，所述氧化铝陶瓷座正反两侧对称设置有两个定位块，所述定位块竖截面呈t形结构，所述定位块通过滑槽嵌设在氧化铝陶瓷座外侧，通过定位块竖向放置，能够对插入的氧化铝陶瓷座进行导向。
8.优选的，所述定位块通过卡槽嵌设在盒体外侧，且卡槽呈l形结构，所述盒体的卡槽内径与定位块相适配，当氧化铝陶瓷座与盒体对接后，通过定位块拨动，从而使定位块反扣在盒体内部。
9.优选的，所述盒体底端对称连接有两个焊盘，且所述焊盘底端与电路板相连接固定，通过焊盘的设置，能够方便工作人员通过焊接的方式将焊盘与电路板焊接。
10.优选的，所述盒体底端中心位置处开设有贯穿槽，且贯穿槽内部横向插设有约束板，所述约束板左侧通过滑槽嵌设在盒体的贯穿槽内部，所述约束板穿插在电极片中心位置处，通过盒体的滑槽对约束板进行约束，使约束板仅能保持横向平行移动，保证约束板在移动时的平稳性。
11.优选的，所述约束板右侧连接有拨钮，且所述拨钮呈t形结构，所述拨钮通过凹槽嵌设在盒体内部，通过拨钮的拨动，从而改变约束板在电极片内部的移动距离。
12.优选的，所述黑壳支架板表面开设有环槽，所述硅胶lens包括硅胶盖，所述硅胶盖
底端插设在黑壳支架板的环槽内部，所述黑壳支架板环槽边侧连接有边框板，所述硅胶盖底端外侧环绕设置有多个硅胶凸块，且硅胶凸块外侧抵触在边框板内壁，通过硅胶盖末端插设在边框板内侧，并且通过密封胶进行连接，使硅胶盖变为可拆卸结构。
13.本实用新型至少具备以下有益效果：
14.1、通过设置美甲灯珠座与定位盒，实现氧化铝陶瓷座的可单独插拔式拆卸更换，相较于传统的结构，本装置通过氧化铝陶瓷座与盒体之间插拔连接，同时卡块嵌设在盒体内壁对应的凹槽内部，使定位块与盒体的卡槽相配合，通过电极片将电路板与氧化铝陶瓷座相连通，方便工作人员在芯片损坏后，能够单独对氧化铝陶瓷座进行更换，提高更换效率，降低耗费成本，减少资源损耗。
15.2、通过设置两个芯片，增加395nm后，长波穿透性强能穿透到美甲油墨的底层，365+395nn的芯片混紫光能使美甲油墨表层底层同时快速固化，增加美甲油墨亮泽度，以及耐用行，灯珠外封装形状为硅胶盖，能增加聚光减少光的损失，提高led出光功率，减短了固化时间，直接减少手皮肤在紫光停留时间，减少了紫光对皮肤的伤害。
附图说明
16.为了更清楚地说明本实用新型实施例技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

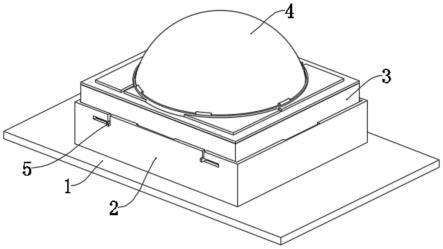

17.图1为本实用新型提出的一种陶瓷3535双波紫光美甲灯珠的外部结构示意图；
18.图2为本实用新型提出的一种陶瓷3535双波紫光美甲灯珠的外部结构炸裂示意图；
19.图3为本实用新型提出的一种陶瓷3535双波紫光美甲灯珠的外部炸裂仰视结构示意图；
20.图4为本实用新型提出的一种陶瓷3535双波紫光美甲灯珠中美甲灯珠座的立体炸裂示意图；
21.图5为本实用新型图4中a的放大示意图。
22.图中：1、电路板；2、定位盒；21、盒体；22、焊盘；23、约束板；24、拨钮；3、美甲灯珠座；31、黑壳支架板；32、金线盘；33、芯片；34、氧化铝陶瓷座；35、卡块；36、边框板；4、硅胶lens；41、硅胶盖；42、硅胶凸块；5、定位块；6、电极片。
具体实施方式
23.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
24.参照图1-5，一种陶瓷3535双波紫光美甲灯珠，包括电路板1，电路板1顶端设置有定位盒2，定位盒2包括盒体21，盒体21内部设置有美甲灯珠座3，美甲灯珠座3包括黑壳支架板31，黑壳支架板31底端连接有氧化铝陶瓷座34，黑壳支架板31顶端连接有金线盘32，黑壳支架板31中心位置处设置有两个芯片33，黑壳支架板31顶端扣盖有硅胶lens4，氧化铝陶瓷
座34边侧设置有卡块35，且卡块35通过卡槽嵌设在盒体21内壁。
25.氧化铝陶瓷座34正反两侧对称设置有两个定位块5，定位块5竖截面呈t形结构，定位块5通过滑槽嵌设在氧化铝陶瓷座34外侧。
26.定位块5通过卡槽嵌设在盒体21外侧，且卡槽呈l形结构，盒体21的卡槽内径与定位块5相适配。
27.盒体21底端对称连接有两个焊盘22，且焊盘22底端与电路板1相连接固定。
28.盒体21底端中心位置处开设有贯穿槽，且贯穿槽内部横向插设有约束板23，约束板23左侧通过滑槽嵌设在盒体21的贯穿槽内部，约束板23穿插在电极片6中心位置处。
29.约束板23右侧连接有拨钮24，且拨钮24呈t形结构，拨钮24通过凹槽嵌设在盒体21内部。
30.黑壳支架板31表面开设有环槽，硅胶lens4包括硅胶盖41，硅胶盖41底端插设在黑壳支架板31的环槽内部，黑壳支架板31环槽边侧连接有边框板36，硅胶盖41底端外侧环绕设置有多个硅胶凸块42，且硅胶凸块42外侧抵触在边框板36内壁。
31.通过定位块5竖向放置，能够对插入的氧化铝陶瓷座34进行导向，方便氧化铝陶瓷座34与盒体21快速对接，提高氧化铝陶瓷座34的插拔安装效率，当氧化铝陶瓷座34与盒体21对接后，通过定位块5拨动，从而使定位块5反扣在盒体21内部，保证氧化铝陶瓷座34与盒体21之间对接的稳固性，通过焊盘22的设置，能够方便工作人员通过焊接的方式将焊盘22与电路板1焊接，从而将盒体21固定，保证盒体21在对接时的稳定性，通过盒体21的滑槽对约束板23进行约束，使约束板23仅能保持横向平行移动，保证约束板23在移动时的平稳性，同时，约束板23位于电极片6的中心位置处，能够对电极片6进行约束，保证电极片6在衔接后的稳定性，避免电极片6轻易晃动偏移，通过拨钮24的设计，方便工作人员对拨钮24进行拨动，通过拨钮24的拨动，从而改变约束板23在电极片6内部的移动距离，方便工作人员对电极片6进行取放更换，提高便利性，通过硅胶盖41末端插设在边框板36内侧，并且通过密封胶进行连接，使硅胶盖41变为可拆卸结构，方便工作人员后期对黑壳支架板31与芯片33之间的连接线路进行个别检修，提高芯片33的再次利用率，使芯片33的寿命最大化，黑壳支架板31周边填上黄色荧光粉，通过荧光粉激发，得到一种淡蓝颜色的白光，同时改变紫光的功能，使led光色更美观，更容易得到广大消费者的喜爱，提升产品市场竞争力。
32.工作原理：根据附图2与附图3所示，当对氧化铝陶瓷座34进行安装时，通过将电极片6置放在盒体21中心位置处，同时，将拨钮24拨动，拨钮24移动中带动约束板23移动，约束板23在位移中移动至电极片6的中心位置处，此时将氧化铝陶瓷座34插设在盒体21内部，使卡块35插设在盒体21内壁对应的限位槽内部，继而将氧化铝陶瓷座34与盒体21对接，氧化铝陶瓷座34在插设中，使定位块5嵌设在盒体21的卡槽内部，此时，拨动定位块5，使定位块5横向移动中卡合在盒体21对应的卡槽内部，继而保证氧化铝陶瓷座34与盒体21连接的稳固性，此时，将焊盘22与电路板1之间焊接，即可完成操作，当金线盘32表面线路出问题时，通过将硅胶盖41末端边侧加热，可以使硅胶盖41末端的胶体融化，继而将拔出取下，方便对线路进行抢修，使芯片33的使用寿命最大化。
33.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各
种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
