一种组合式多功能包的制作方法

1.本实用新型涉及箱包技术领域，具体为一种组合式多功能包。


背景技术：

2.背包指外出或行军时背在背上的包的统称，材质多样化，真皮、塑料材质、涤纶、帆布、尼龙，棉麻等质地箱包引领时尚潮流，同时，在越来越标榜个性的时期，简约、复古、卡通等各类风格也从不同侧面迎合时尚人士张扬个性的需求，箱包的款式也由传统的商务包、书包、旅行包向笔袋、零钱包、小香包等扩展；
3.现如今人们出行，旅游等场景都经常使用到背包，但是市面上的背包通常都是设置有一个收纳空间，或者背包中间通过隔层设置多个开口形成多个收纳空间，丰富拓展背包的收纳功能，但是背包都是内的每个收纳空间都不能独立拆分，对于当今人们对于背包功能性、便携性以及美观性的要求而言，有待改进的空间。


技术实现要素：

4.本实用新型的目的在于提供一种组合式多功能包，以解决现有技术中提出的现如今人们对于背包功能性、便携性以及美观性的要求而言，有待改进问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种组合式多功能包，包括：
6.第一收纳包、第二收纳包和第三收纳包，所述第二收纳包和所述第三收纳包通过组合结构可拆卸的安置在所述第一收纳包的外部和内部的收纳空间中；所述第二收纳包和所述第三收纳包上安置有便携结构；
7.拓展收纳区，所述拓展收纳区固定设置在所述第一收纳包一侧的包体外侧，且所述拓展收纳区的开口处还设置有拉链。
8.在一种可行的实施方式中，所述第二收纳包与所述第一收纳包通过两个登山扣组合连接，位于所述第二收纳包边缘位置的所述第一收纳包设置有装饰条，所述第二收纳包的两端还连接有第二背带。
9.在一种可行的实施方式中，所述第一收纳包的开口处还设置有第一背带；所述第一收纳包的开口边缘外壁缝合有加固条，所述加固条的中部位于所述开口外侧，作为所述第一收纳包的第一拎手。
10.在一种可行的实施方式中，所述第一背带通过两个调节绳和连接扣与所述第一收纳包相连接，且所述第一背带宽于所述调节绳。
11.在一种可行的实施方式中，所述第一收纳包开口处的内侧两端设置有连接带，所述第一收纳包的内侧设置有第三收纳包，所述第三收纳包通过登山扣与两个所述连接带连接。
12.在一种可行的实施方式中，所述第三收纳包的开口上设置有松紧调节区，所述松紧调节区的两侧和所述第三收纳包的底端连接有第三背带。
13.与现有技术相比，本实用新型的有益效果是：该组合式多功能包，包括多个收纳
包，及第一收纳包、第二收纳包和第三收纳包，其中第一收纳包作为主要的背包进行使用，其内侧和外侧分别可拆卸的连接有第二收纳包和第三收纳包，所述第二收纳包和第三收纳包可以与第一收纳包分离作为独立的收纳包单体进行使用，第二收纳包和第三收纳包上设置有便携结构，用于保证其作为单独使用时的携带效果，如设置拎手或者背带，此外本装置还设置有拓展收纳区，其中拓展收纳区作为第一收纳包的又一存储区域，丰富背包的基础收纳功能，满足不同人员对于背包的使用需求。
附图说明

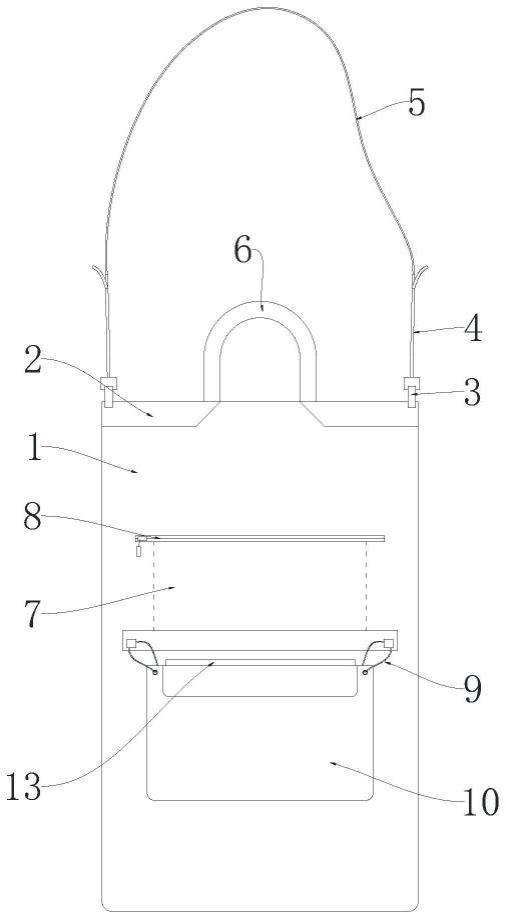

14.图1为本实用新型的结构示意图；
15.图2为本实用新型的中第一收纳包的剖视结构示意图；
16.图3为本实用新型中第一背带的结构示意图。
17.图中：1、第一收纳包，2、加固条，3、连接扣，4、调节绳，5、第一背带，6、第一拎手，7、拓展收纳区，8、拉链，9、登山扣，10、第二收纳包，11、第三收纳包，12、松紧调节区，13、第二背带，14、连接带，15、第三背带。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.鉴于背景技术中提出的现如今人们对于背包功能性、便携性以及美观性的要求而言，有待改进问题，对此，请参阅图1至图3，本实用新型提供一种技术方案：一种组合式多功能包，包括：第一收纳包1、第二收纳包10、第三收纳包11和拓展收纳区7，第二收纳包10和第三收纳包11通过组合结构可拆卸的安置在第一收纳包1的外部和内部的收纳空间中；第二收纳包10和第三收纳包11上安置有便携结构；拓展收纳区7固定设置在第一收纳包1一侧的包体外侧，且拓展收纳区7的开口处还设置有拉链8。
20.借由上述技术方案可知，本技术包括多个收纳包，及第一收纳包1、第二收纳包10和第三收纳包11，其中第一收纳包1作为主要的背包进行使用，其内侧和外侧分别可拆卸的连接有第二收纳包10和第三收纳包11，所述第二收纳包10和第三收纳包11可以与第一收纳包1分离作为独立的收纳包单体进行使用，第二收纳包10和第三收纳包11上设置有便携结构，用于保证其作为单独使用时的携带效果，如设置拎手或者背带，此外本装置还设置有拓展收纳区7，其中拓展收纳区7作为第一收纳包1的又一存储区域，丰富第一收纳包1的基础收纳功能。
21.在一些示例中，更进一步的，第二收纳包10与第一收纳包1通过两个登山扣9组合连接，位于第二收纳包10边缘位置的第一收纳包1设置有装饰条，第二收纳包10的两端还连接有第二背带13。
22.可以理解的是，本技术中的第二收纳包10可拆卸的安置在第一收纳包1的外侧，在携带的过程中处于外露的状态，因此其具有一定的美观需求，在本实例中对于第二收纳包10和第一收纳包1之间的连接处设置有装饰条，通过装饰条的装饰性作用能够弱化连接结
构的暴露效果，提升整体收纳包外观的美观性。
23.在一些示例中，更进一步的，第一收纳包1的开口处还设置有第一背带5；第一收纳包1的开口边缘外壁缝合有加固条2，加固条2的中部位于开口外侧，作为第一收纳包1的第一拎手6。
24.可以理解的是，在携带的过程中，第二收纳包10和第三收纳包11的重量累加的第一收纳包1上，因此在本实例中在第一收纳包1的开口处设置有加固条2，加固条2中部位于整体收纳包的外侧，行程拎手，以保证拎手的牢固程度，此外，第一收纳包1外还设置有第一背带5，为使用者提供背包或者斜挎的携带方式，丰富其携带方式。
25.在一些示例中，更进一步的，第一背带5通过两个调节绳4和连接扣3与第一收纳包1相连接，且第一背带5宽于调节绳4。
26.可以理解的是，其中第一背带5通过调节绳4能够对其整体的长度进行调节，以满足不同身高或者对收纳包整体高度有调节需求的人群使用，另外，由于第一背带5与人体肩部接触，较宽的设置能够提升携带过程中的舒适性。
27.在一些示例中，更进一步的，第一收纳包1开口处的内侧两端设置有连接带14，第一收纳包1的内侧设置有第三收纳包11，第三收纳包11通过登山扣9与两个连接带14连接。
28.可以理解的是，连接带14的设置便于第三收纳包11通过登山扣9固定在第一收纳包1的内侧，使第三收纳包11始终处于悬吊的状态，保证第三收纳包11内部收纳空间的收纳效果。
29.在一些示例中，更进一步的，第三收纳包11的开口上设置有松紧调节区12，松紧调节区12的两侧和第三收纳包11的底端连接有第三背带15。
30.可以理解的是，松紧调节区12的设置使得第三收纳包11的开口的开合程度能够进行调节，使其能够打开或者闭合，另外第三背带15的设置为第三收纳包11提供独立携带的功能，当其拆卸后，能够独立作为一背包进行使用，满足不用使用人群的使用需求，丰富整体背包的功能性。
31.在本实用新型的描述中，需要理解的是，术语“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作；同时除非另有明确的规定和限定，术语“设置”、“安装”、“连接”、“固定安装”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
