一种易于装配脱毛仪的制作方法

1.本实用新型属于美容设备技术领域，具体是一种易于装配脱毛仪。


背景技术：

2.脱毛器是指用于去除体毛的一种小电器，用于去除腋毛、腿毛等部位的毛发。
3.申请号为202022290096.3的一种脱毛仪，该脱毛仪包括外壳体及柔性垫，所述外壳体表面设有进风口和排风口，其内设有：光源组件，用于产生去除毛发的光线；透光晶体，至少部分位于光源组件发射光线的光路，且至少另一部分从所述外壳体显露出形成冷敷区，用于与人体肌肤接触；冷敷组件，包括半导体制冷片，所述半导体制冷片的制冷面与所述透光晶体接触，用于为所述透光晶体制冷；所述柔性垫安装于所述外壳体外侧，并覆盖所述冷敷区，且对应所述冷敷区设有透光区。本实用新型技术方案旨在增强冷敷效果，同时防止透光晶体起雾，增强光线稳定性。
4.其虽具备良好的脱毛效果，但是正常脱毛仪在长时间的使用过程中有些会出现内部构件损坏，进而就需要对其进行拆卸检修，在检修操作完成后还需要对其进行装配操作，此文件中的脱毛仪整体外壳采用常见的螺丝固定，不仅会对后续的维修和安装操作造成困难，同时也会在产品批量生产过程中影响整体的装配效率，影响批量生产速度。


技术实现要素：

5.本实用新型的目的在于提供一种易于装配脱毛仪，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：
7.一种易于装配脱毛仪，包括脱毛仪本体，所述脱毛仪本体由外壳、组合套和脱毛组件装配而成，所述外壳由两个上下闭合的上壳和下壳组合构成，所述外壳握持端向内形成装配凹陷部位，所述组合套整体形状与所述外壳握持端向内形成的装配凹陷部位相适配并插接于其外部，所述上壳和所述下壳外侧面靠近外侧面弧线边缘的两侧均设置有定位凸齿，所述外壳内侧上下面靠近中心边缘处的两侧均设置有定位槽，所述外壳装配凹陷部位正反面的中心均设置有第一导向槽，所述外壳装配凹陷部位左右两侧中心均设置有第二导向槽，所述组合套上下面中心内侧均设置有第一导向齿，所述组合套左右面的内侧均设置有第二导向齿。
8.进一步的技术方案，上下面所述定位凸齿分别对应卡接于所述组合套内侧设置的所述定位槽的内部。
9.进一步的技术方案，所述定位凸齿定位端的前后侧均设置为斜角，所述定位槽内部槽型设置为与所述定位凸齿相适配的形状。
10.进一步的技术方案，所述脱毛组件整体设置于所述脱毛仪本体的前端且卡合于上壳和下壳内部之间。
11.进一步的技术方案，所述脱毛组件前端设置由蓝宝石和滤光片密封组合而成。
12.进一步的技术方案，所述外壳内侧靠近外部握持端处等距设置有多个定位筋板，多个所述定位筋板与外壳一体成型，多个所述定位筋板中心均设置有用以定位内置电源的弧形定位缺口。
13.进一步的技术方案，所述组合套上下面中心向内均呈u型凹陷。
14.本实用新型的有益效果：
15.该脱毛仪，外壳及组合套部分均未采用一根螺丝，装配操作仅需将上壳盖在下壳上方，随后将组合套于尾端插入即完成整体固定，整体装配操作更加方便简洁，有效提升整体批量生产的速率，同时也便于后续的检修拆卸操作。
16.本实用新型的其它特征和优点将在随后的具体实施方式部分予以详细说明。
附图说明

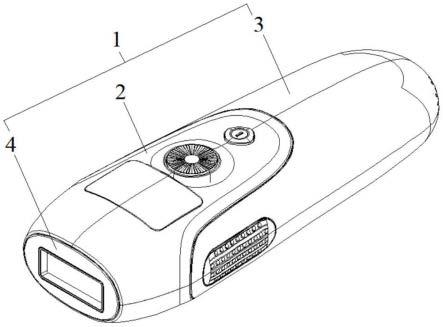

17.图1：本实用新型整体结构示意图；
18.图2：本实用新型外壳的结构示意图；
19.图3：本实用新型外壳正面的结构示意图；
20.图4：本实用新型外壳侧面的结构示意图；
21.图5：本实用新型组合套的结构示意图；
22.图6：本实用新型组合套半剖切面的结构示意图；
23.图7：本实用新型整体半剖切面的结构示意图。
24.附图标记：1、脱毛仪本体；2、外壳；3、组合套；4、脱毛组件；5、上壳；6、下壳；7、第一导向槽；8、第二导向槽；9、定位凸齿；10、第一导向齿；11、第二导向齿；12、定位槽；13、定位筋板
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
26.请参照图1-4；
27.请参阅图1至图7，本实用新型提供一种易于装配脱毛仪技术方案：一种易于装配脱毛仪，包括脱毛仪本体1，所述脱毛仪本体1由外壳2、组合套3和脱毛组件4装配而成，所述外壳2由两个上下闭合的上壳5和下壳6组合构成，所述外壳2握持端向内形成装配凹陷部位，所述组合套3整体形状与所述外壳2握持端向内形成的装配凹陷部位相适配并插接于其外部，所述上壳5和所述下壳6外侧面靠近外侧面弧线边缘的两侧均设置有定位凸齿9，所述外壳2内侧上下面靠近中心边缘处的两侧均设置有定位槽12，所述外壳2装配凹陷部位正反面的中心均设置有第一导向槽7，所述外壳2装配凹陷部位左右两侧中心均设置有第二导向槽8，所述组合套3上下面中心内侧均设置有第一导向齿10，所述组合套3左右面的内侧均设置有第二导向齿11，装配操作时，将脱毛组件4以及内部电源等部件放置于外壳2内部，随后将上壳5闭合于下壳6上方，随后将组合套3于外壳2的尾端推进，此时组合套3内侧的第一导向齿10和第二导向齿11首先滑动卡接于外壳2正反面中心以及两侧的第一导向槽7和第二导向槽8的内部，保证推进的稳定性，直至外壳2正反面的两组定位凸齿9滑移至组合套3内侧的两组定位槽12的内部，此时组合套3完全将外壳2下半部分完全包裹于内部，实现装配
操作，检修时，仅需将组合套3向下抽出即可。
28.进一步的，所述脱毛组件4前端设置由蓝宝石和滤光片密封组合而成。
29.本实施例中，脱毛组件4前端采用蓝宝石材质能使打光能量更为集中，不会被损耗。
30.进一步的，所述外壳2内侧靠近外部握持端处等距设置有多个定位筋板13，多个所述定位筋板13与外壳2一体成型，多个所述定位筋板13中心均设置有用以定位内置电源的弧形定位缺口。
31.本实施例中，多个定位筋板13中心呈弧形定位缺口可对内部电源进行有效固定。
32.进一步的，所述组合套3上下面中心向内均呈u型凹陷。
33.进一步的，上下面所述定位凸齿9分别对应卡接于所述组合套3内侧设置的所述定位槽12的内部。
34.进一步的，所述定位凸齿9定位端的前后侧均设置为斜角，所述定位槽12内部槽型设置为与所述定位凸齿9相适配的形状。
35.本实施例中，定位凸齿9定位端的前后侧均设置为斜角，能够为整体的装配以及后续拆卸操作提供便利，同时也不影响整体的固定强度。
36.进一步的，所述脱毛组件4整体设置于所述脱毛仪本体1的前端且卡合于上壳5和下壳6内部之间。
37.工作原理：装配操作时，将脱毛组件4以及内部电源等部件放置于外壳2内部，随后将上壳5闭合于下壳6上方，随后将组合套3于外壳2的尾端推进，此时组合套3内侧的第一导向齿10和第二导向齿11首先滑动卡接于外壳2正反面中心以及两侧的第一导向槽7和第二导向槽8的内部，保证推进的稳定性，直至外壳2正反面的两组定位凸齿9滑移至组合套3内侧的两组定位槽12的内部，此时组合套3完全将外壳2下半部分完全包裹于内部，实现装配操作，检修时，仅需将组合套3向下抽出即可。
