一种隐藏绳头的拉链拉绳的制作方法

本技术涉及拉链辅助配件，尤其涉及一种隐藏绳头的拉链拉绳。

背景技术：

1、拉链拉绳(亦称拉尾、拉攀)是拉链中常用到的一种配件，其连接于拉链头的拉片上，为拉片提供更大、更容易抓持的物体，从而便于找准拉片及简易操作拉链头的作用，其在各类箱包、服装等上被广泛应用。传统拉链拉绳结构均是由注塑体和拉绳两部分构成，注塑体将拉绳的两端一体注塑，于此拉绳形成一个环可以连接在拉片上。

2、如本申请人于2021年04月26日申请的一件专利申请号为202120869650.5，专利名称为一种拉链拉绳，其详细公开了一种拉链拉绳，包括一体连接的注塑体和拉绳，所述注塑体的长度尺寸为12mm～18mm，定义注塑体上与拉绳连接的一端为连接端，其另一端为自由端，所述注塑体为扁平状结构，使得注塑体形成一正面、一反面以及连接正面和反面的两个侧面，所述注塑体的反面的中部下凹设置，形成第一曲面结构，两所述侧面的中部下凹设置，形成第二曲面结构，所述第一曲面结构与第二曲面结构连接，所述注塑体的反面的自由端设有第一防滑区，所述注塑体的正面的自由端凸起设有凸起部，所述凸起部上设有第二防滑区。其通过设置的注塑体的长度尺寸为12mm～18mm，且注塑体的正面设置第一曲面结构、两个侧面设置第二曲面结构，第一曲面结构与第二曲面结构连接，使得使用者的手指在握住注塑体时能够与注塑体的贴合度高，有利于注塑体的抓取，同时，设置的凸起部并且凸起部上设置的第二防滑区，以及第一防滑区，防止使用者的手指与注塑体脱离，且增加两者之间的摩擦力，有利于注塑体的拉动，此种设计，使得使用者与注塑体的配合度大大提高，使用的便利性好。

3、但是，随着经济的不断发展，拉链以及拉绳已不仅仅只满足于功能上的使用，还需要视觉上的美观享受或者个性化的定制搭配，上述注塑体与拉绳浇注成型，使得拉绳和注塑体的颜色、款式以及搭配后的外观固定，难以满足市场需求，现有的，通过注塑体上设置一通孔，再将拉绳缠绕于该通孔上，实现连接，但是，拉绳打结于注塑体连接，拉绳上呈现有绳头，降低了拉链拉绳的美观度。

技术实现思路

1、因此，针对上述的问题，本实用新型提供一种注塑体与拉绳能够个性化搭配连接且美观性高的隐藏绳头的拉链拉绳。

2、为实现上述目的，本实用新型采用了以下技术方案：

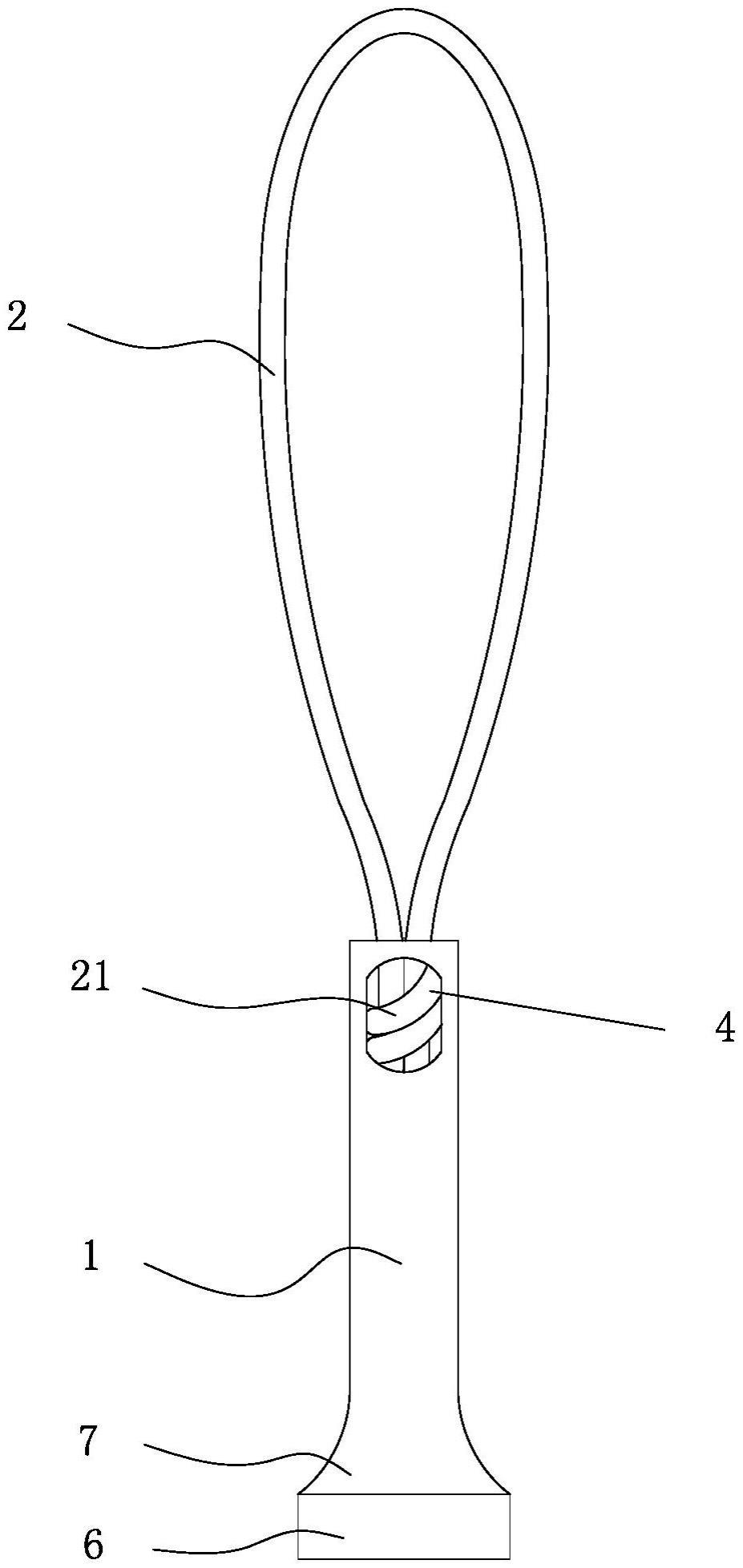

3、一种隐藏绳头的拉链拉绳，包括注塑体以及拉绳，所述拉绳的两端连接有绳头，使得拉绳形成环状结构，所述绳头的宽度尺寸大于两倍的拉绳的直径尺寸，所述注塑体的轴向一端面上设有盲孔，所述盲孔的直径尺寸大于两倍的拉绳的直径尺寸，所述盲孔的直径尺寸小于绳头的宽度尺寸，所述盲孔的中轴线与注塑体的中轴线重合，所述注塑体的侧面设有与盲孔的下部连通的连接孔，所述连接孔的宽度尺寸大于绳头的宽度尺寸，所述盲孔与连接孔形成用于容置绳头的容腔，当拉绳与注塑体连接时，拉绳穿设于盲孔处，绳头嵌入于容腔内。

4、进一步的，定义注塑体上与拉绳连接的一端为连接端，远离连接端的轴向另一端为自由端，所述注塑体的自由端设有便于拉动注塑体的拉块。

5、进一步的，所述拉块呈圆柱体结构，所述拉块的中轴线与注塑体的中轴线重合，所述拉块的直径尺寸大于注塑体的直径尺寸。

6、进一步的，所述注塑体的侧面与拉块的上端沿设有呈曲面结构的过渡区。

7、进一步的，所述盲孔的底面设有让位孔，所述让位孔中轴线与盲孔的中轴线重合。

8、进一步的，所述拉块的底面设有标识区。

9、通过采用前述技术方案，本实用新型的有益效果是：本隐藏绳头的拉链拉绳，通过注塑体与拉绳可拆卸连接，使得实际使用时可以选取拉绳、注塑体的颜色、款式任意搭配使用，实现个性化搭配连接，提高使用的美观度，以及使用的便利性，例如，红色、黑色、白色、蓝色的拉绳与喷涂红色油漆、黑色油漆、金属漆、荧光材料、夜光材料的注塑体任意搭配，形成别具一格的拉链拉绳的外观，具体的，通过拉绳的两端连接打结形成绳头，实现拉绳形成环绕结构，便于与拉链头的拉片连接，同时形成的绳头能够卡置于容腔内，实现拉绳与注塑体的连接，连接时，将远离绳头一端的拉绳依次穿过连接孔、盲孔，并将该端拉绳拉紧，使得绳头嵌入与容腔内进行隐藏，连接的便利性高，并且提高美感度。

技术特征：

1.一种隐藏绳头的拉链拉绳，包括注塑体以及拉绳，其特征在于：所述拉绳的两端连接有绳头，使得拉绳形成环状结构，所述绳头的宽度尺寸大于两倍的拉绳的直径尺寸，所述注塑体的轴向一端面上设有盲孔，所述盲孔的直径尺寸大于两倍的拉绳的直径尺寸，所述盲孔的直径尺寸小于绳头的宽度尺寸，所述盲孔的中轴线与注塑体的中轴线重合，所述注塑体的侧面设有与盲孔的下部连通的连接孔，所述连接孔的宽度尺寸大于绳头的宽度尺寸，所述盲孔与连接孔形成用于容置绳头的容腔，当拉绳与注塑体连接时，拉绳穿设于盲孔处，绳头嵌入于容腔内。

2.根据权利要求1所述的隐藏绳头的拉链拉绳，其特征在于：定义注塑体上与拉绳连接的一端为连接端，远离连接端的轴向另一端为自由端，所述注塑体的自由端设有便于拉动注塑体的拉块。

3.根据权利要求2所述的隐藏绳头的拉链拉绳，其特征在于：所述拉块呈圆柱体结构，所述拉块的中轴线与注塑体的中轴线重合，所述拉块的直径尺寸大于注塑体的直径尺寸。

4.根据权利要求3所述的隐藏绳头的拉链拉绳，其特征在于：所述注塑体的侧面与拉块的上端沿设有呈曲面结构的过渡区。

5.根据权利要求1所述的隐藏绳头的拉链拉绳，其特征在于：所述盲孔的底面设有让位孔，所述让位孔中轴线与盲孔的中轴线重合。

6.根据权利要求2所述的隐藏绳头的拉链拉绳，其特征在于：所述拉块的底面设有标识区。

技术总结
本技术涉及拉链辅助配件，尤其一种涉及隐藏绳头的拉链拉绳，包括注塑体以及拉绳，所述拉绳的两端连接有绳头，使得拉绳形成环状结构，所述绳头的宽度尺寸大于两倍的拉绳的直径尺寸，所述注塑体的轴向一端面上设有盲孔，所述盲孔的直径尺寸大于两倍的拉绳的直径尺寸，所述盲孔的直径尺寸小于绳头的宽度尺寸，所述盲孔的中轴线与注塑体的中轴线重合，所述注塑体的侧面设有与盲孔的下部连通的连接孔，所述连接孔的宽度尺寸大于绳头的宽度尺寸，所述盲孔与连接孔形成用于容置绳头的容腔，当拉绳与注塑体连接时，拉绳穿设于盲孔处，绳头嵌入于容腔内。

技术研发人员：洪冬晓,伏安跃,平绍林
受保护的技术使用者：晋江市银鑫拉链织造有限公司
技术研发日：20221219
技术公布日：2024/1/12
