一种具有弹性环的吹风干手两用装置的制作方法

本技术涉及家用电器，特别涉及一种具有弹性环的吹风干手两用装置。

背景技术：

1、人们在洗完头后都会吹干头发，因此电吹风常常放置于浴室中；同时人们常在浴室中洗手，洗完手之后利用干手机来吹干手上的水分，能够减少我们因为擦手对纸巾的使用；电吹风与干手机相互独立，无法组合一体，无法一机两用，因此，我们需要在浴室分别设置干手机和电吹风，如此，会占用较大的空间，并且干手机的价格偏贵，从而不能很好的满足人们的使用需求。

技术实现思路

1、基于此，本实用新型的主要目的是提供一种既能实现吹风机功能，又能实现干手机功能的具有弹性环的吹风干手两用装置。

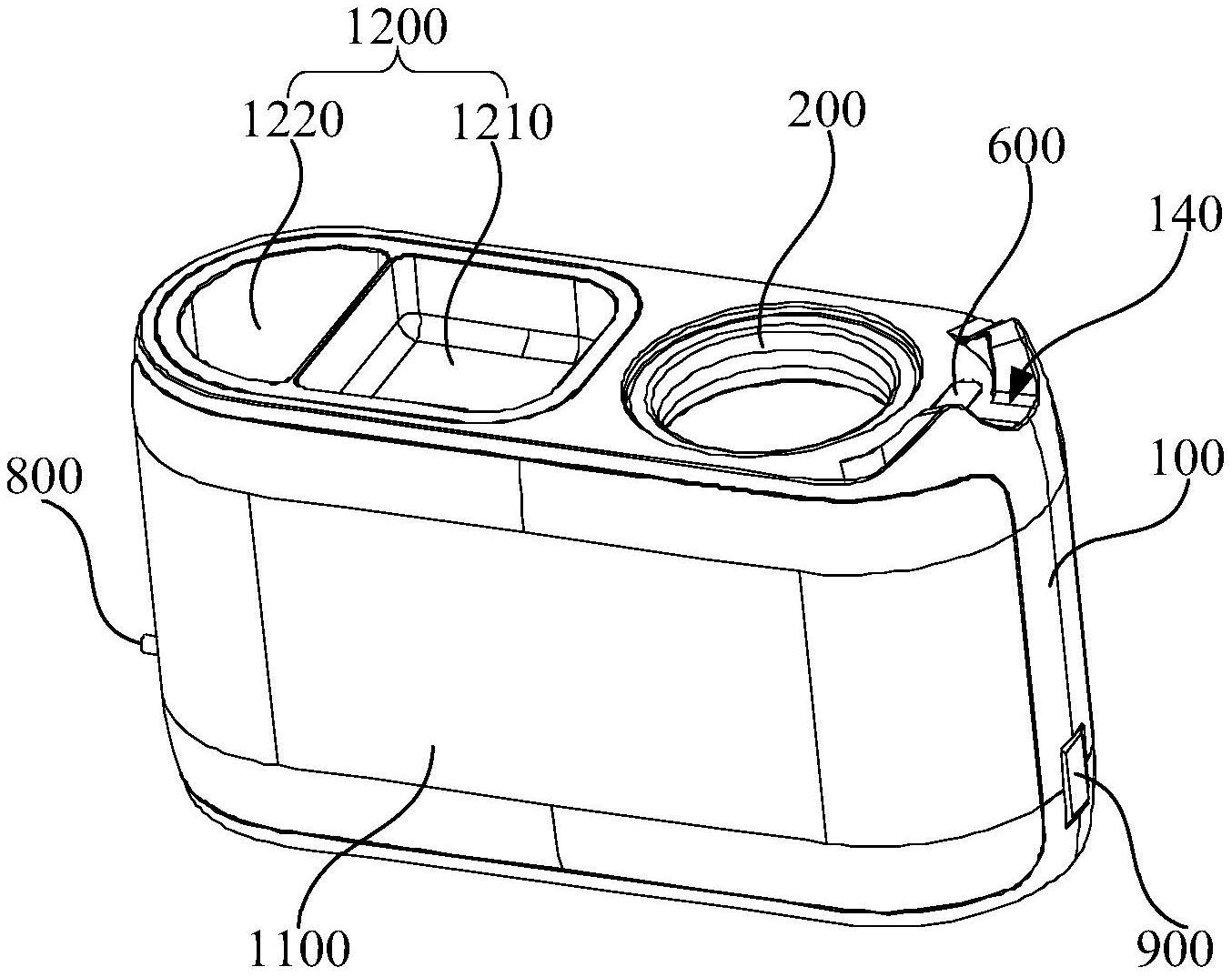

2、为实现上述目的，本实用新型提供一种具有弹性环的吹风干手两用装置，包括：

3、壳体，具有空腔，所述壳体上开设有与所述空腔连通的插入口和出风口，所述插入口和所述出风口设置于所述壳体的相对两侧；

4、弹性环，设置于所述插入口的内侧壁上；

5、吹风机，能够经所述插入口部分插设于所述空腔内；

6、控制板，设置于所述空腔内，所述控制板与所述吹风机电连接；及

7、第一感应开关，设置于所述壳体开设有所述出风口的一侧，所述第一感应开关临近所述出风口设置，所述第一感应开关与所述控制器电连接，所述第一感应开关能够在自身被遮挡时，发送控制信号给所述控制板，以通过所述控制板控制所述吹风机的启动。

8、优选地，所述弹性环由橡胶材质制成，所述弹性环为中空结构，所述弹性环内部充满气体。

9、优选地，所述吹风机具有手柄，所述壳体开设有所述插入口的一侧设置有卡槽，所述壳体开设有所述插入口的一侧设置有第二感应开关，所述第二感应开关位于所述卡槽与所述插入口之间，所述第二感应开关与所述控制器电连接，所述第二感应开关能够在自身未被遮挡时，发送控制信号给所述控制板，以通过所述控制板控制所述吹风机启动，所述卡槽用于导向所述手柄的朝向，以使所述手柄能够设置于所述卡槽及所述第二感应开关的正上方，从而遮挡所述第二感应开关。

10、优选地，所述具有弹性环的吹风干手两用装置包括两端开口的导风筒，所述导风筒设置于所述空腔内，所述导风筒的一端延伸至所述插入口处，所述导风筒的另一端延伸至所述出风口处。

11、优选地，所述导风筒包括相连接的第一筒体和第二筒体，所述第一筒体远离所述第二筒体的一端延伸至所述插入口处，所述第二筒体远离所述第一筒体的一端沿延伸至所述出风口处；所述插入口指向所述出风口的方向，所述第二筒体的内周尺寸逐渐减小。

12、优选地，所述具有弹性环的吹风干手两用装置还包括主电源线和风机插口，所述主电源线的一端与所述控制板电连接，所述主电源线的另一端用于插入供电插座，所述风机插口与所述控制板电连接，所述吹风机具有风机电源线，所述风机插口用于供所述风机电源线插入。

13、优选地，具有弹性环的吹风干手两用装置至少还包括如下中的一种：

14、走线槽，开设于所述壳体的侧壁上，所述走线槽用于容置所述主电源线；

15、壁挂卡勾，开设于所述壳体的侧壁上，所述壁挂卡勾用于将所述具有弹性环的吹风干手两用装置挂设于外部结构上。

16、优选地，所述壳体上设置有置物筐。

17、优选地，所述壳体开设有相对设置的放置口和出水口，所述放置口和所述出水口均与所述空腔连通，所述置物筐设置于所述放置口处，所述置物筐包括第一容纳室和第二容纳室，所述第二容纳室的底部开设有漏水孔。

18、优选地，所述具有弹性环的吹风干手两用装置包括两端开口的支撑筒，所述支撑筒设置于所述空腔内，所述支撑筒的一端延伸至所述放置口处，所述支撑筒的另一端延伸至所述出水口处，所述支撑筒用于支撑所述置物筐，所述支撑筒内设置有分隔板，所述分隔板将所述支撑筒分隔为第一腔室和第二腔室，所述第一腔室位于所述第一容纳室下方，所述第二腔室位于所述第二容纳室下方，所述第一腔室底部具有网孔，所述第二腔室底部具有网孔，所述第一腔室用于放置香薰。

19、本实用新型技术方案的优点：正常状态下，吹风机经插入口部分插设于壳体的空腔内，作为干手机使用，当需要吹干湿手时，将手放在第一感应开关和出风口下方，此时第一感应开关被手遮挡，第一感应开关发送控制信号给控制板，以通过控制板控制吹风机启动，然后吹风机吹出的风经出风口吹拂到手上，以将手吹干；手从第一感应开关下方移开后，第一感应开关不再发送控制信号，从而吹风机关闭。当需要直接使用吹风机吹头发等时，将吹风机经插入口从壳体的空腔内拔出，然后吹风机就能够当做普通吹风机使用；从而本申请的具有弹性环的吹风干手两用装置既能够作为干手机，又能够作为吹风机，使用十分方便，且吹风干手都是通过吹风机实现的，不需要额外设置干手机，从而节省了成本。此外，本申请在插入口的内侧壁上设置有弹性环，从而吹风机经插入口插入壳体内的空腔时，吹风机的外壁会挤压弹性环，从而被弹性环可靠卡持；由于弹性环能够被压缩一定程度，从而本申请的设置有弹性环的插入口能够适配不同尺寸的吹风机。

技术特征：

1.一种具有弹性环的吹风干手两用装置，其特征在于，包括：

2.如权利要求1所述的具有弹性环的吹风干手两用装置，其特征在于，所述弹性环由橡胶材质制成，所述弹性环为中空结构，所述弹性环内部充满气体。

3.如权利要求1所述的具有弹性环的吹风干手两用装置，其特征在于，所述吹风机具有手柄，所述壳体开设有所述插入口的一侧设置有卡槽，所述壳体开设有所述插入口的一侧设置有第二感应开关，所述第二感应开关位于所述卡槽与所述插入口之间，所述第二感应开关与所述控制板电连接，所述第二感应开关能够在自身未被遮挡时，发送控制信号给所述控制板，以通过所述控制板控制所述吹风机启动，所述卡槽用于导向所述手柄的朝向，以使所述手柄能够设置于所述卡槽及所述第二感应开关的正上方，从而遮挡所述第二感应开关。

4.如权利要求1所述的具有弹性环的吹风干手两用装置，其特征在于，所述具有弹性环的吹风干手两用装置包括两端开口的导风筒，所述导风筒设置于所述空腔内，所述导风筒的一端延伸至所述插入口处，所述导风筒的另一端延伸至所述出风口处。

5.如权利要求4所述的具有弹性环的吹风干手两用装置，其特征在于，所述导风筒包括相连接的第一筒体和第二筒体，所述第一筒体远离所述第二筒体的一端延伸至所述插入口处，所述第二筒体远离所述第一筒体的一端沿延伸至所述出风口处；所述插入口指向所述出风口的方向，所述第二筒体的内周尺寸逐渐减小。

6.如权利要求1所述的具有弹性环的吹风干手两用装置，其特征在于，所述具有弹性环的吹风干手两用装置还包括主电源线和风机插口，所述主电源线的一端与所述控制板电连接，所述主电源线的另一端用于插入供电插座，所述风机插口与所述控制板电连接，所述吹风机具有风机电源线，所述风机插口用于供所述风机电源线插入。

7.如权利要求6所述的具有弹性环的吹风干手两用装置，其特征在于，至少还包括如下中的一种：

8.如权利要求1所述的具有弹性环的吹风干手两用装置，其特征在于，所述壳体上设置有置物筐。

9.如权利要求8所述的具有弹性环的吹风干手两用装置，其特征在于，所述壳体开设有相对设置的放置口和出水口，所述放置口和所述出水口均与所述空腔连通，所述置物筐设置于所述放置口处，所述置物筐包括第一容纳室和第二容纳室，所述第二容纳室的底部开设有漏水孔。

10.如权利要求9所述的具有弹性环的吹风干手两用装置，其特征在于，所述具有弹性环的吹风干手两用装置包括两端开口的支撑筒，所述支撑筒设置于所述空腔内，所述支撑筒的一端延伸至所述放置口处，所述支撑筒的另一端延伸至所述出水口处，所述支撑筒用于支撑所述置物筐，所述支撑筒内设置有分隔板，所述分隔板将所述支撑筒分隔为第一腔室和第二腔室，所述第一腔室位于所述第一容纳室下方，所述第二腔室位于所述第二容纳室下方，所述第一腔室底部具有网孔，所述第二腔室底部具有网孔，所述第一腔室用于放置香薰。

技术总结
本技术提供的一种具有弹性环的吹风干手两用装置,本申请中，吹风机经插入口部分插设于壳体的空腔内，能够作为干手机使用，根据第一感应开关是否被遮挡住控制吹风机的启停；吹风机经插入口拔出时，作为普通吹风机使用。此外，设置有弹性环的插入口能够适配不同尺寸的吹风机，本申请的弹性环为鼓气式设计，可以适配不同尺寸的吹风机；加之弹性环采用硅胶，使得吹风机拿取轻松方便；同时一体化的鼓气设计，可以解决吹风机的气体回流问题，同时本申请可以轻松自由切换吹风机模式和干手机两种模式。

技术研发人员：王美娟
受保护的技术使用者：苏州市丁勾电子科技有限公司
技术研发日：20221221
技术公布日：2024/1/12
