带有控温装置的防护服

本发明涉及到医疗器械领域，尤其涉及到一种带有控温装置的防护服。

背景技术：

1、医用防护服主要用于医疗卫生机构，当医护人员需要护理可能患有特定传染性疾病的病人的时候，正确穿戴医用防护服等防护产品可以起到有效的隔离预防作用。医用防护服需要满足防护性、舒适性、物理机械性能以及其他性能的要求。当疫情爆发时，处于极端危险的环境中，防护服成为战役的重要组成部分，特别是对于处于一线的医护人员，防护服成为保障他们安全的必需品。

2、现今的防护服普遍存在舒适性较差的问题。由于普遍穿戴防护服的工作需要维持很长一段时间，使得在长时间工作之后，医护人员疲惫不堪的身体遭受不适的防护服穿戴而大汗淋漓。

3、主要存在两种问题：

4、其一，经长时间的佩戴，导致防护服的内环境因人体自然的排泄，由于透气性不足的原因，最终导致佩戴防护服的医护人员出现闷出疹子的现象。如何保障防护服透气性的同时也须阻隔病菌、病毒的进入，具有一定气密性尚未解决。其二，在医用防护服的使用环境中可能存在极冷或极热的现象。有时穿着过少仍无法解决穿戴过程中闷热的现象；穿着过多加上本身具有较差行动性的防护服可能影响医护操作。为此，如何解决穿戴防护服的人员穿戴环境过热或过冷的现象，提升医护人员的佩戴舒适度是目前急需研究的。

技术实现思路

1、本发明的一个优势在于提供一带有控温装置的防护服，所述带有控温装置的防护服通过一控温装置将防护服内的温度实时调节成人体舒适的温度，提升佩戴体验。

2、本发明的另一个优势在于提供一带有控温装置的防护服，所述带有控温装置的防护服在高温环境下可通过所述控温装置将佩戴防护服内的热量吸收并排至外部，保持内环境为凉爽。

3、本发明的另一个优势在于提供一带有控温装置的防护服，所述带有控温装置的防护服在寒冷环境下可通过所述控温装置将外部的空气进入内环境中时加热供给，保持内环境为温暖。

4、本发明的另一个优势在于提供一带有控温装置的防护服，所述带有控温装置的防护服通过一过滤组件保障了清洁的空气进入内环境中，阻隔了病菌等进入内环境。

5、本发明的另一个优势在于提供一带有控温装置的防护服，所述带有控温装置的防护服的内环境气体与外界空气具有流动交互，避免了因内环境的闷热导致医护人员的不良佩戴体验。

6、本发明的另一个优势在于提供一带有控温装置的防护服，所述带有控温装置的防护服的内环境气体通过过滤可保障进入调温循环的始终为不带有病菌的清新空气。

7、本发明的另一个优势在于提供一带有控温装置的防护服，所述带有控温装置的防护服的操作简单，连通外置电源即可实现调温的目的，无需复杂的操作步骤。

8、本发明的另一个优势在于提供一带有控温装置的防护服，所述控温装置的佩戴操作简便，佩戴于患者的背部，通过一安装构件被安装于所述带有控温装置的防护服，携带方便。

9、本发明的另一个优势在于提供一带有控温装置的防护服，所述带有控温装置的防护服在佩戴完毕后的医护操作过程中不会受到所述控温装置的影响而降低医护操作范围。

10、根据本发明的一方面，本发明提供了一带有控温装置的防护服，

11、所述带有控温装置的防护服包括：

12、一服装主体，所述服装主体具有一内环境，所述服装主体适于被穿戴；

13、一安装构件；和

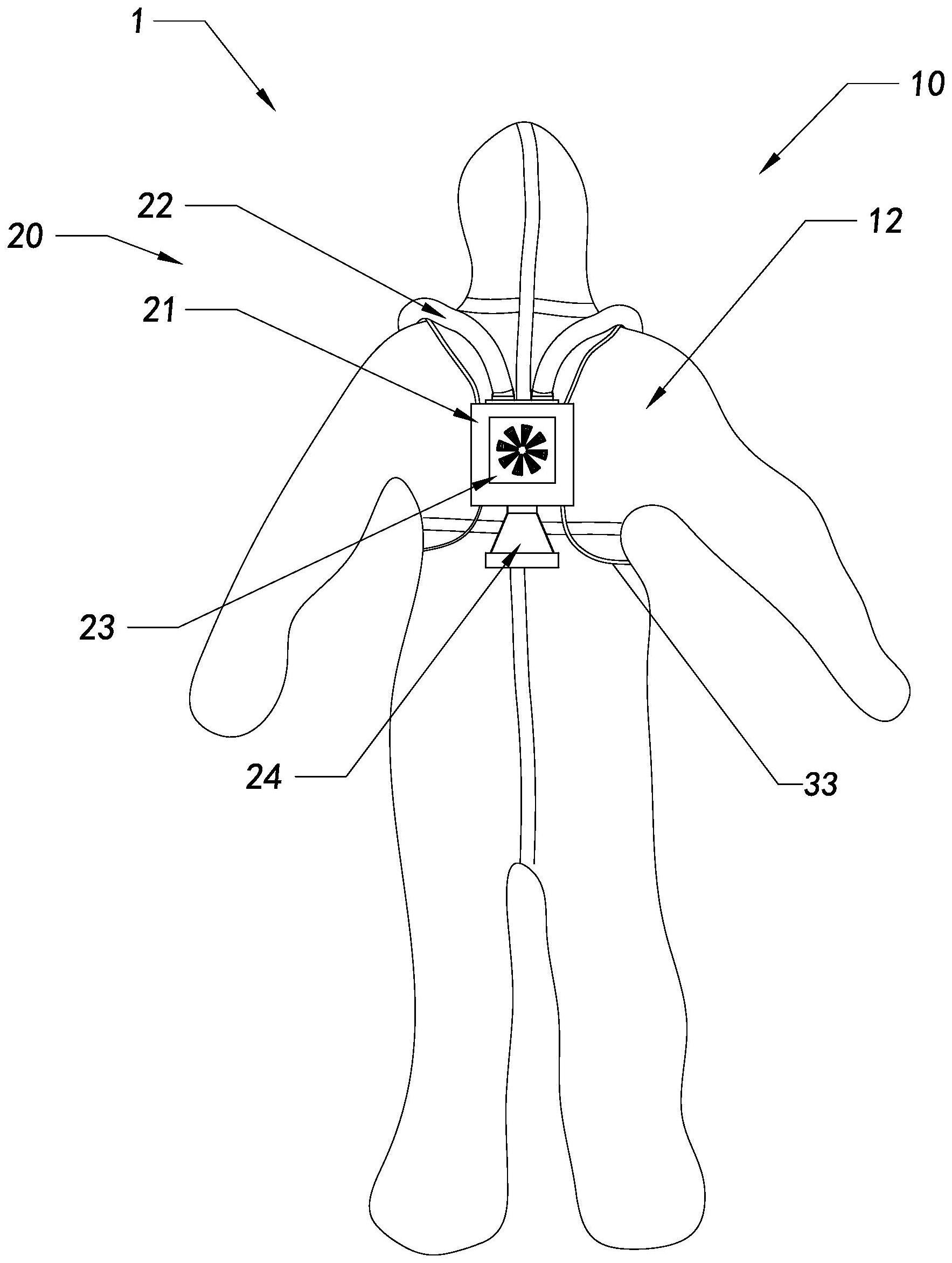

14、一控温装置，其中所述控温装置可拆卸地被医护人员穿戴，所述控温装置通过所述安装构件被安装于所述服装主体的后部，所述内环境通过所述安装构件连通于所述控温装置的内部，通过所述控温装置的温度调节改变所述内环境的温度。

15、根据本发明的一个实施例，其中所述安装构件包括一卡合件、一佩戴单元以及具有一安装槽，所述安装槽被设置于所述服装主体的前部，所述卡合件被限定于所述安装槽，并进一步连接于所述控温装置，所述控温装置通过所述卡合件与所述内环境相连通，所述佩戴单元一端固定连接于所述控温装置，另一端可拆卸地被医护人员所穿戴固定于人体。

16、根据本发明的另一方面，本发明提供了一控温装置，所述控温装置适于调节内环境的温度，

17、所述控温装置包括：

18、一主体外壳，所述主体外壳包括一第一箱体和一第二箱体，所述第一箱体被安装于所述第二箱体的前部；

19、一连通组件，所述连通组件被设置于所述第一箱体上端，所述连通组件连通所述第一箱体和所述内环境；

20、一过滤组件，所述过滤组件被设置于所述第一箱体的下部，所述过滤组件过滤自下而上进入所述第一箱体的空气，以隔绝病菌；和

21、一调温组件，所述调温组件被设置于所述主体外壳内部，通过所述调温组件改变所述内环境的温度变化。

22、根据本发明的一个实施例，其中所述调温组件包括一调温片、一内吸热片、一外散热片、一电源、一第一风扇和一第二风扇，所述调温片被设置于所述内吸热片和所述外散热片之间，所述内吸热片被设置于所述第一箱体的后侧，所述外散热片被设置于所述第二箱体的前侧，所述调温片适于降低温度，所述内吸热片和所述外散热片适于传导温度，所述电源被设置于所述第二箱体内部，所述电源电连接于所述第一风扇、所述第二风扇和所述调温片，所述电源提供能源补给，所述第一风扇被设置于所述第一箱体的下部，所述第二风扇被设置于所述第二箱体内部，所述第二风扇被安装于所述外散热片的后端，以散发所述外散热片的热量。

23、根据本发明的一个实施例，其中所述连通组件包括一第一管体和一第二管体以及具有一第一通道和一第二通道，所述第一管体和所述第二管体一端固定安装于所述第一箱体的上端面，另一端可弯曲延伸，冷热空气适于分别通过所述第一管体和所述第二管体，所述第一通道和所述第二通道分别贯穿于所述第一管体和所述第二管体，所述第一通道和所述第二通道分别连通于所述内环境和所述第一箱体的内部。

24、根据本发明的一个实施例，其中所述过滤组件包括一过滤压板、一过滤单元以及具有一第三通道，所述过滤压板和所述过滤单元可拆卸地被安装于所述第一箱体的下部，所述过滤压板覆盖于所述过滤单元的上端，所述过滤单元适于过滤自下至上的病菌，所述第三通道贯穿于所述第一箱体的下端面，所述第一风扇位于所述第三通道的上部。

25、根据本发明的一个实施例，其中所述内吸热片呈多片板状，所述内吸热片自下而上竖直排布，所述内吸热片的上端靠近于所述第一通道和所述第二通道，下端靠近于所述第三通道，以使自所述过滤组件进入的空气传输过程中经过所述内吸热片。

26、根据本发明的另一方面，本发明提供了一控温装置，所述控温装置适于调节一内环境的温度，

27、所述控温装置包括：

28、一主体外壳，所述主体外壳包括一盒体和一锥体，所述锥体被安装于所述盒体的底部；

29、一对连通组件，所述连通组件被设置于所述盒体上端，所述连通组件连通所述第一箱体和所述内环境；

30、一过滤组件，所述过滤组件被设置于所述锥体，所述过滤组件过滤自下而上进入所述盒体的空气，以隔绝病菌；和

31、一调温组件，所述调温组件被设置于所述盒体内部，通过所述调温组件改变所述内环境的温度变化。

32、根据本发明的一个实施例，其中所述调温组件包括一调温片、一内吸热片、一电源和一第一风扇，所述调温片和所述内吸热片被设置于所述盒体的后部，所述调温片适于产生热能，所述内吸热片适于吸收并传导热能，所述内吸热片上端靠近于所述连通组件，下端靠近于所述过滤组件，所述电源电连接于所述第一风扇和所述调温片，所述电源被设置于所述盒体内部，所述第一风扇被设置于所述盒体的下部。

33、根据本发明的一个实施例，其中所述连通组件一端固定安装于所述盒体的上端面，另一端可弯曲延伸，冷热空气适于分别通过所述连通组件，配合所述内吸热片的发散热量，以形成空气的热循环，所述过滤组件对接于所述内吸热片，所述内吸热片自下而上竖直排布，经过所述过滤组件的空气自下而上穿过被加热的所述内吸热片温度提升。
