一种具有防化功能的口红盒的制作方法

本技术涉及口红盒，尤其涉及一种具有防化功能的口红盒。

背景技术：

1、在化妆品领域，口红是必备的化妆用品，口红包括唇膏、唇棒、唇彩、唇釉等，能让唇部红润有光泽，达到滋润、保护嘴唇，增加面部美感及修正嘴唇轮廓有衬托作用的一种产品，是女性必备的美容化妆品之一，在对口红携带或是包装时，为了防止口红的盖子脱落，可将口红放置在口红盒内进行携带。

2、如专利号为“cn207561523u”的一种带有充电功能的口红盒，包括盒体和盒盖，所述盒体内部垂直设置隔条，所述隔条将所述盒体分为上盒体和下盒体。所述上盒体内置充电装置，所述充电装置包括电池、电路板和接口，所述下盒体放置口红。所述盒体与所述盒盖铰接，所述盒盖与所述盒体盖合时通过卡扣扣接锁定。所述盒盖内设有镜片。本实用新型具有携带使用方便、持久耐用和能随时随地充电等优点。

3、在上述专利中，其口红盒不具有保温功能，在温度较高的环境中，或是放在口袋中携带时，周围温度较高，容易造成设置在口红盒内的口红融化，造成口红的不美观。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在口红盒不具有保温功能，容易造成设置在口红盒内的口红融化的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种具有防化功能的口红盒，包括盒体和盖体，所述盖体的背面转动设置在所述盒体的背面上方，所述盒体和所述盖体的内部分别设有安装垫和防护垫，所述安装垫和所述防护垫内均设有保温结构，所述保温结构包括保温层、中空层和隔热层，所述隔热层、中空层和保温层由外至内依次设置，所述安装垫与所述盒体之间可拆卸设置，所述盖体的内侧面设有化妆镜，所述安装垫上设有安装槽，所述安装槽的一端下方转动设有弹出板，所述安装垫的一端设有弹出机构，所述弹出板通过所述弹出机构驱动设置。

3、作为一种优选的实施方式，所述防护垫的下方通过转轴与所述盖体内侧下方转动连接，所述防护垫的内侧面呈弧形结构，对化妆镜进行使用时，可通过将防护垫绕转轴进行转动打开，使得设置在内的化妆镜裸露在外，便于人们使用，通过将防护垫设置为弧形结构，便于防护垫与盖体之间的安装。

4、作为一种优选的实施方式，设置在所述安装垫内的所述保温层、中空层和隔热层均与所述安装槽的形状适配，所述保温层的内侧面设有防滑层，通过设置的防滑层，避免口红在安装槽内任意转动甚至滑落，通过将保温结构与安装槽适配，使得对口红的保温更均匀。

5、作为一种优选的实施方式，所述保温层和所述隔热层的材质分别为挤塑聚苯乙烯泡沫板和玻璃纤维，挤塑板是经由特殊工艺连续挤出发泡成型的材料，其表面形成的硬膜均匀平整，内部完全闭孔发泡连续均匀，呈蜂窝状结构，具有良好的保温效果，玻璃纤维，是一种性能优异的无机非金属材料，种类繁多，优点是绝缘性好、耐热性强、抗腐蚀性好、机械强度高。

6、作为一种优选的实施方式，所述安装槽一端的所述安装垫内设有通槽，所述弹出板的一端设置在所述通槽内，另一端延伸至所述安装槽内，所述弹出板的中心位置处通过固定轴与所述安装槽的下方一端转动连接，所述弹出板为v型板，所述固定轴设置在所述v型板转角位置处，所述弹出机构设置在所述通槽内，通过将弹出板设置为v型板，使得设置在安装槽内的一段在放松状态下与安装槽呈水平状态，避免对设置在安装槽内的口红造成挤压。

7、作为一种优选的实施方式，所述弹出机构包括弹簧和压杆，所述安装垫的一端设有插槽，所述压杆穿设在所述插槽并延伸至所述弹出板一端的上方，所述弹簧设置在所述弹出板一端下方，所述弹簧的两端分别与所述弹出板和所述安装垫装配连接，对弹出机构进行驱动时，通过对压杆进行按压，使得压杆在插槽内向下移动，直到挤压弹出板的一端，并挤压弹簧收缩，此时弹出板绕固定轴转动，使得另一端被翘起，进而带动设置在弹出板一端上方的口红一端被撬起，使得口红一端露出安装槽，便于人们取出。

8、作为一种优选的实施方式，所述防护垫和所述安装垫的外侧面均设有密封层，所述防护垫的外侧面设有限位槽，所述限位槽与所述压杆的上端卡合适配，通过设置的密封层，保证了防护垫和安装垫之间盖合后的密封性，同时也达到一定的保温效果，通过设置的限位槽，对裸露在外的压杆进行限位。

9、与现有技术相比，本实用新型的优点和积极效果在于，

10、1、本实用新型通过在防护垫和安装垫内设置保温结构，使得防护垫和安装垫具有保温功能，避免外界温度较高时对设置在内的口红进行融化，保证了口红的质量，通过中空层、保温层和隔热层的配合，达到对防护垫和安装垫良好的保温隔热效果。

11、2、本实用新型通过在安装槽的一端设置弹出板，并配合设置的弹出机构，在取出口红时，可通过对弹出机构进行驱动，进而带动口红的一端从安装槽内弹出，避免口红在安装槽内安装较深时，人们使用不便取出的问题。

技术特征：

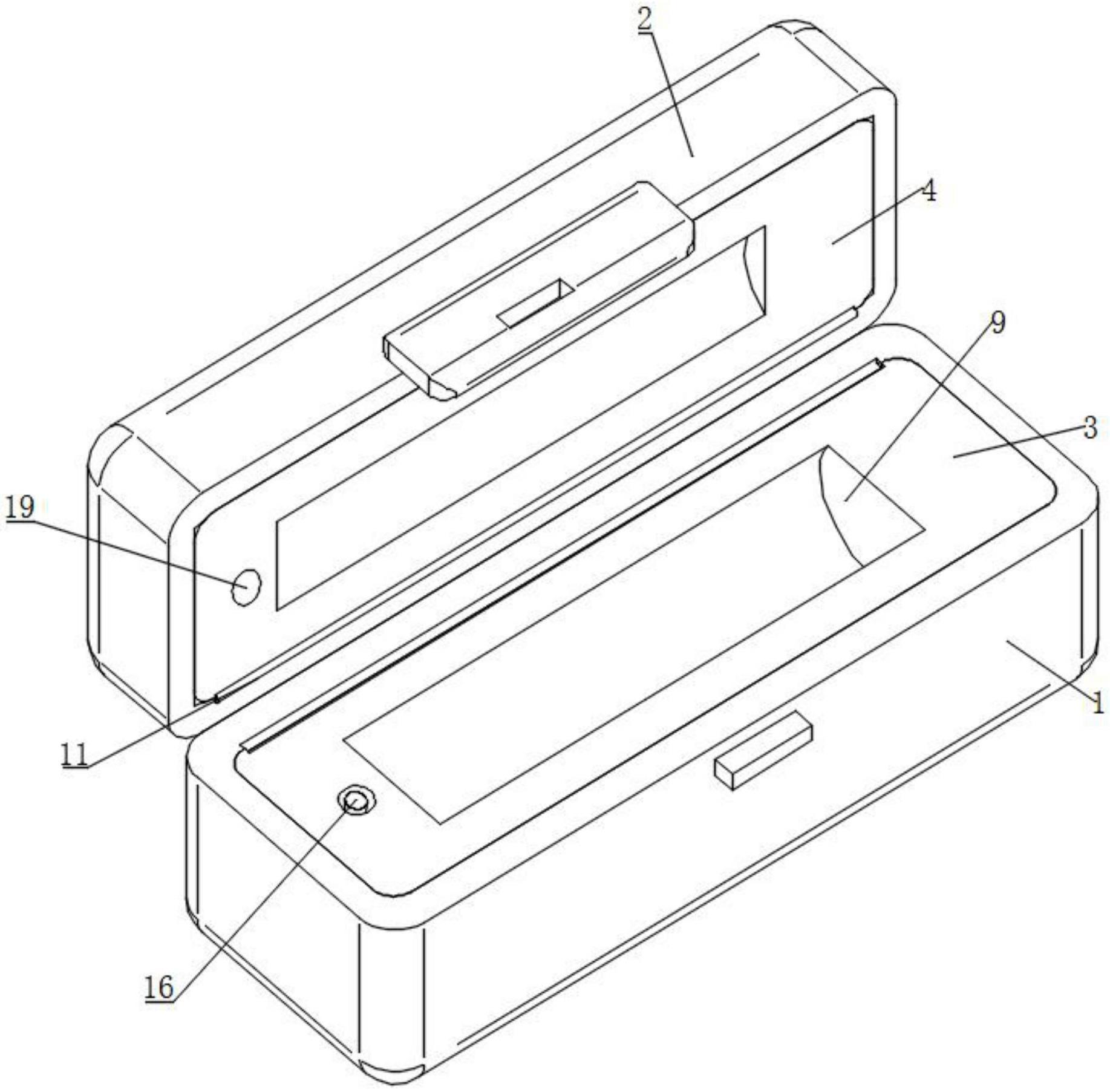

1.一种具有防化功能的口红盒，包括盒体(1)和盖体(2)，所述盖体(2)的背面转动设置在所述盒体(1)的背面上方，其特征在于，所述盒体(1)和所述盖体(2)的内部分别设有安装垫(3)和防护垫(4)，所述安装垫(3)和所述防护垫(4)内均设有保温结构，所述保温结构包括保温层(5)、中空层(6)和隔热层(7)，所述隔热层(7)、中空层(6)和保温层(5)由外至内依次设置，所述安装垫(3)与所述盒体(1)之间可拆卸设置，所述盖体(2)的内侧面设有化妆镜(8)，所述安装垫(3)上设有安装槽(9)，所述安装槽(9)的一端下方转动设有弹出板(10)，所述安装垫(3)的一端设有弹出机构，所述弹出板(10)通过所述弹出机构驱动设置。

2.根据权利要求1所述的一种具有防化功能的口红盒，其特征在于：所述防护垫(4)的下方通过转轴(11)与所述盖体(2)内侧下方转动连接，所述防护垫(4)的内侧面呈弧形结构。

3.根据权利要求1所述的一种具有防化功能的口红盒，其特征在于：设置在所述安装垫(3)内的所述保温层(5)、中空层(6)和隔热层(7)均与所述安装槽(9)的形状适配，所述保温层(5)的内侧面设有防滑层(12)。

4.根据权利要求3所述的一种具有防化功能的口红盒，其特征在于：所述保温层(5)和所述隔热层(7)的材质分别为挤塑聚苯乙烯泡沫板和玻璃纤维。

5.根据权利要求1所述的一种具有防化功能的口红盒，其特征在于：所述安装槽(9)一端的所述安装垫(3)内设有通槽(13)，所述弹出板(10)的一端设置在所述通槽(13)内，另一端延伸至所述安装槽(9)内，所述弹出板(10)的中心位置处通过固定轴(14)与所述安装槽(9)的下方一端转动连接，所述弹出板(10)为v型板，所述固定轴(14)设置在所述v型板转角位置处，所述弹出机构设置在所述通槽(13)内。

6.根据权利要求5所述的一种具有防化功能的口红盒，其特征在于：所述弹出机构包括弹簧(15)和压杆(16)，所述安装垫(3)的一端设有插槽(17)，所述压杆(16)穿设在所述插槽(17)并延伸至所述弹出板(10)一端的上方，所述弹簧(15)设置在所述弹出板(10)一端下方，所述弹簧(15)的两端分别与所述弹出板(10)和所述安装垫(3)装配连接。

7.根据权利要求6所述的一种具有防化功能的口红盒，其特征在于：所述防护垫(4)和所述安装垫(3)的外侧面均设有密封层(18)，所述防护垫(4)的外侧面设有限位槽(19)，所述限位槽(19)与所述压杆(16)的上端卡合适配。

技术总结
本技术提供一种具有防化功能的口红盒，涉及口红盒技术领域，包括盒体和盖体，所述盖体的背面转动设置在所述盒体的背面上方，所述盒体和所述盖体的内部分别设有安装垫和防护垫，所述安装垫和所述防护垫内均设有保温结构，所述保温结构包括保温层、中空层和隔热层，所述隔热层、中空层和保温层由外至内依次设置，所述安装垫与所述盒体之间可拆卸设置，所述盖体的内侧面设有化妆镜，所述安装垫上设有安装槽，所述安装槽的一端下方转动设有弹出板，所述安装垫的一端设有弹出机构，所述弹出板通过所述弹出机构驱动设置。本技术通过在安装垫和防护垫内设置保温结构，避免外界温度较高时对设置在内的口红进行融化，保证了口红的质量。

技术研发人员：王晴柔,喻恒锋,王妍雅,石兰兰,喻国强,方小雷
受保护的技术使用者：义乌市欧雅化妆品有限公司
技术研发日：20230109
技术公布日：2024/1/12
